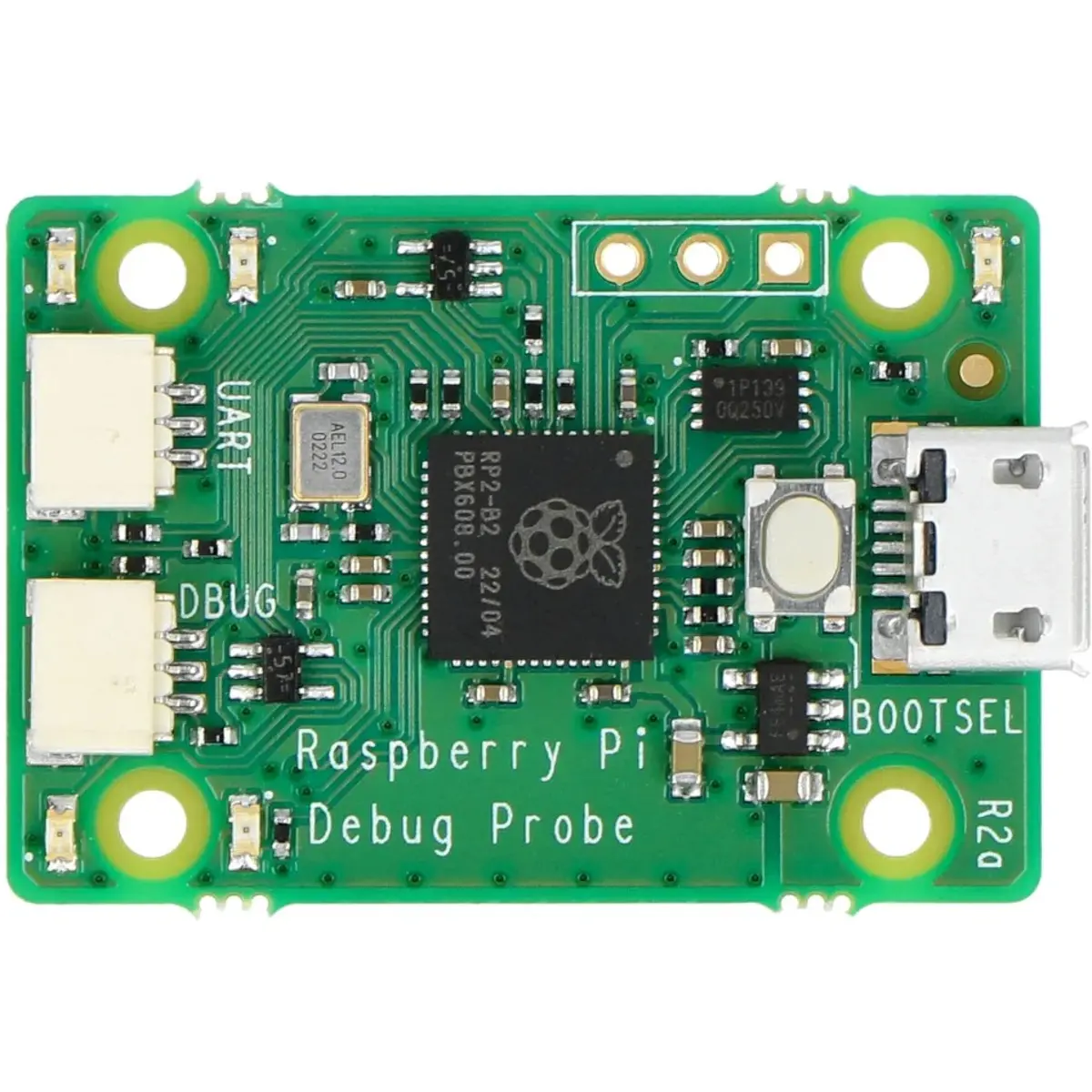

O Raspberry Pi Debug Probe é um kit USB-to-debug, que fornece todo o hardware e cabos necessários para uma fácil depuração (debug) de um Raspberry Pi Pico H ou outras placas baseadas no RP2040.
Com uma ponte de USB para depuração em série e uma ponte USB para UART, esta placa permite fazer debug dos programas dos seus projectos, utilizando um PC, Mac ou Linux.
É baseado no design de hardware do Raspberry Pi Pico e executa o software de código aberto Raspberry Pi Picoprobe. A atualização do firmware desta placa é realizada da mesma forma que num Raspberry Pi Pico, pelo que é fácil de manter a unidade atualizada com o firmware Picoprobe mais recente ou utilizar um firmware personalizado.

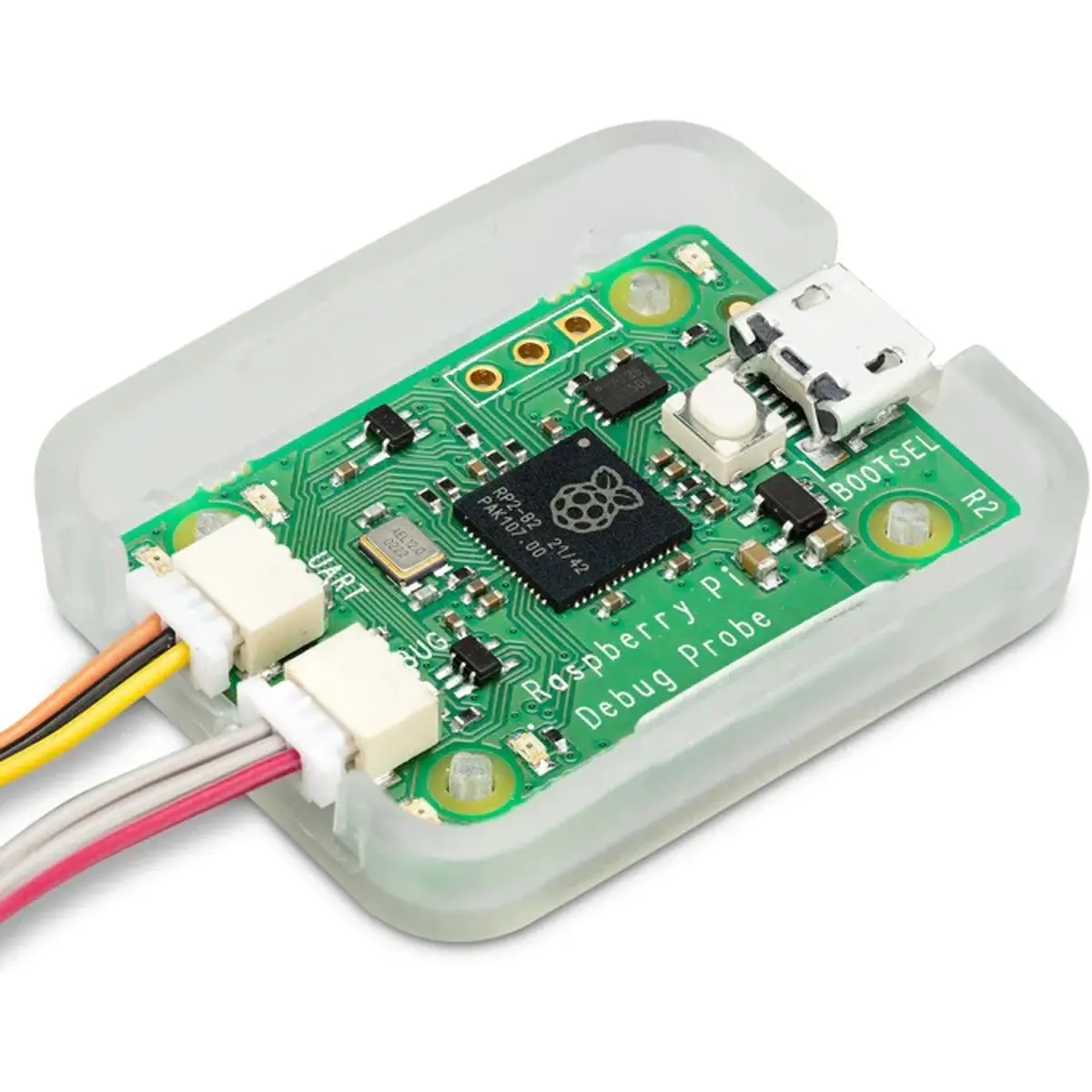

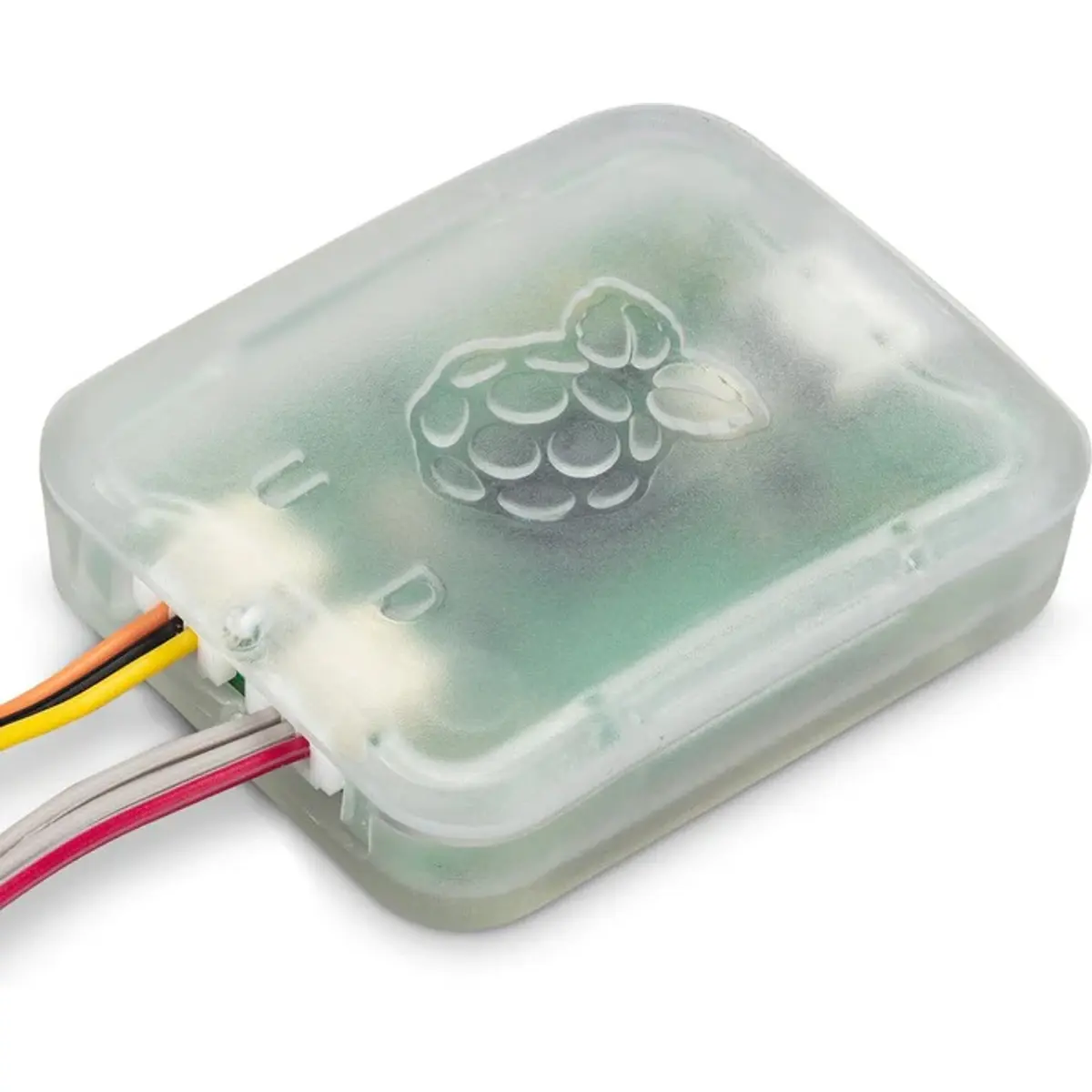

A Debug Probe vem com uma caixa transparente compacta, três cabos de depuração JST-SH e um cabo Micro-USB. Os conectores JST-SH de 3 pinos correspondem aos utilizados no Raspberry Pi Pico H, proporcionando uma forma rápida e fácil de depurar os seus projectos.
Embora tenha sido concebida principalmente para debug de projectos com Raspberry Pi Pico, esta placa também pode ser utilizada para fazer debug a outras placas, já que ela funciona com OpenOCD e fornece interfaces padrão CMSIS-DAP e UART sobre USB.
Mesmo que não necessite de funcionalidades de debug, poderá usar esta placa como um simples conversor USB-para-UART.
Características
- Baseada num RP2040;
- Tensão nominal I/O: 3.3V;
- Com USB to serial + UART bridge;
- USB to two-wire serial debug bridge;
- Suporta Arm Serial Wire Debug;
- Compatível com a norma CMSIS-DAP;
- Conector de Depuração Raspberry Pi de 3 pinos;
- Executa software Picoprobe;
- Fácil de atualizar, ou de utilizar com firmware personalizado;
- Inclui tudo o que precisa;
- Depuração padrão CMSIS-DAP e interfaces UART sobre USB (não apenas para Pico!);
- Funciona com OpenOCD e outras ferramentas que suportam o CMSIS-DAP.
- Dimensões: 22mm × 32mm

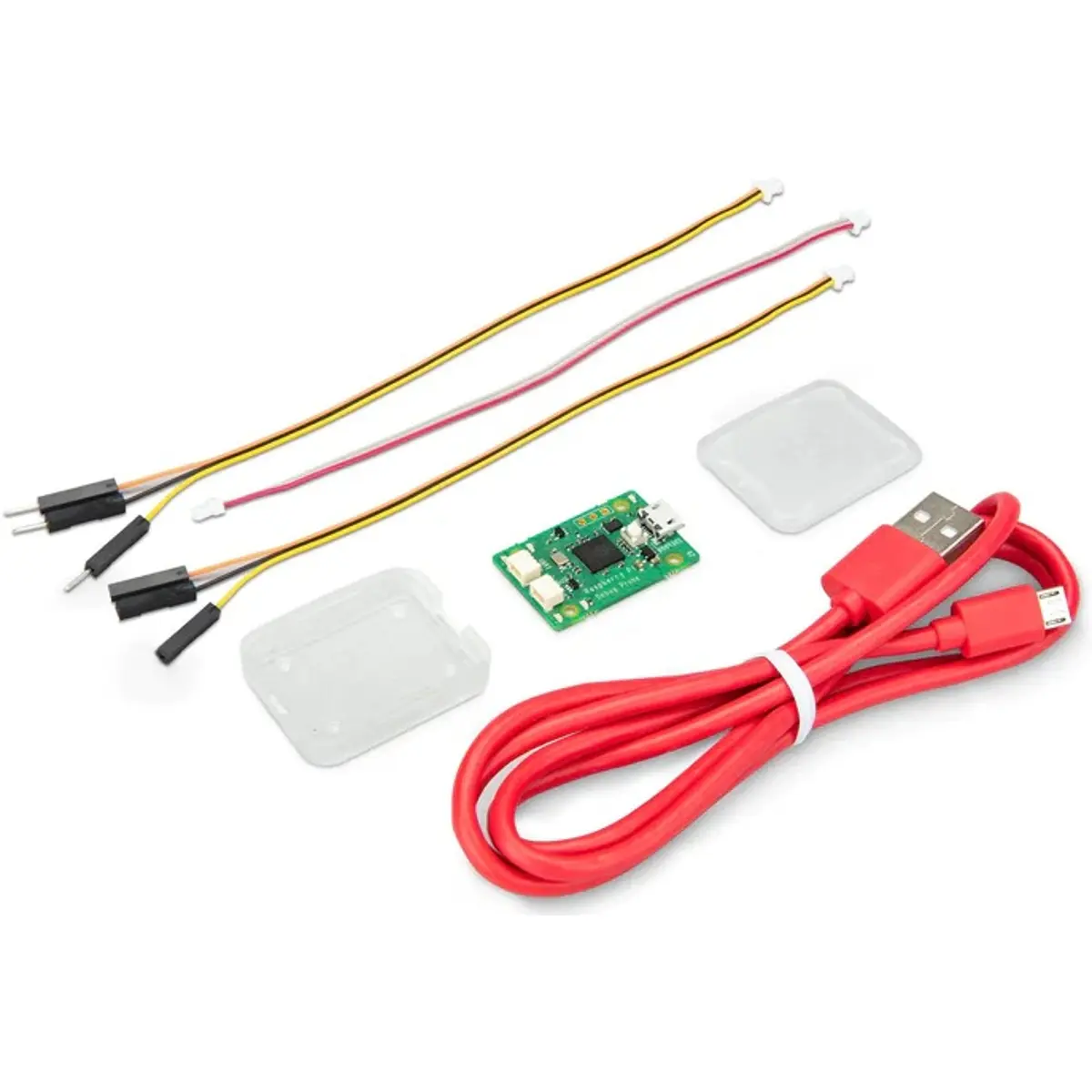

Conteúdo da embalagem:
- 1x Raspberry Pi Debug Probe (placa)
- 1x Caixa para a placa (translúcida)
- 1x Cabo Micro-USB
- 1x Conjunto de cabos JST-SH de 3 pinos, incluindo:
· 1x JST-SH de 3 pinos para JST-SH de 3 pinos
· 1x JST-SH de 3 pinos com Jumpers Dupont machos
· 1x JST-SH de 3 pinos com Jumpers Dupont fêmeas
▶ Informação adicional (no site da Raspberry Pi)
▶ Informação adicional (Raspberry Pi News)
▶ Raspberry Pi debug probe - product brief (PDF)
▶ Raspberry Pi 3-pin Debug Connector Specification (PDF)
▶ PicoProbe (github)
