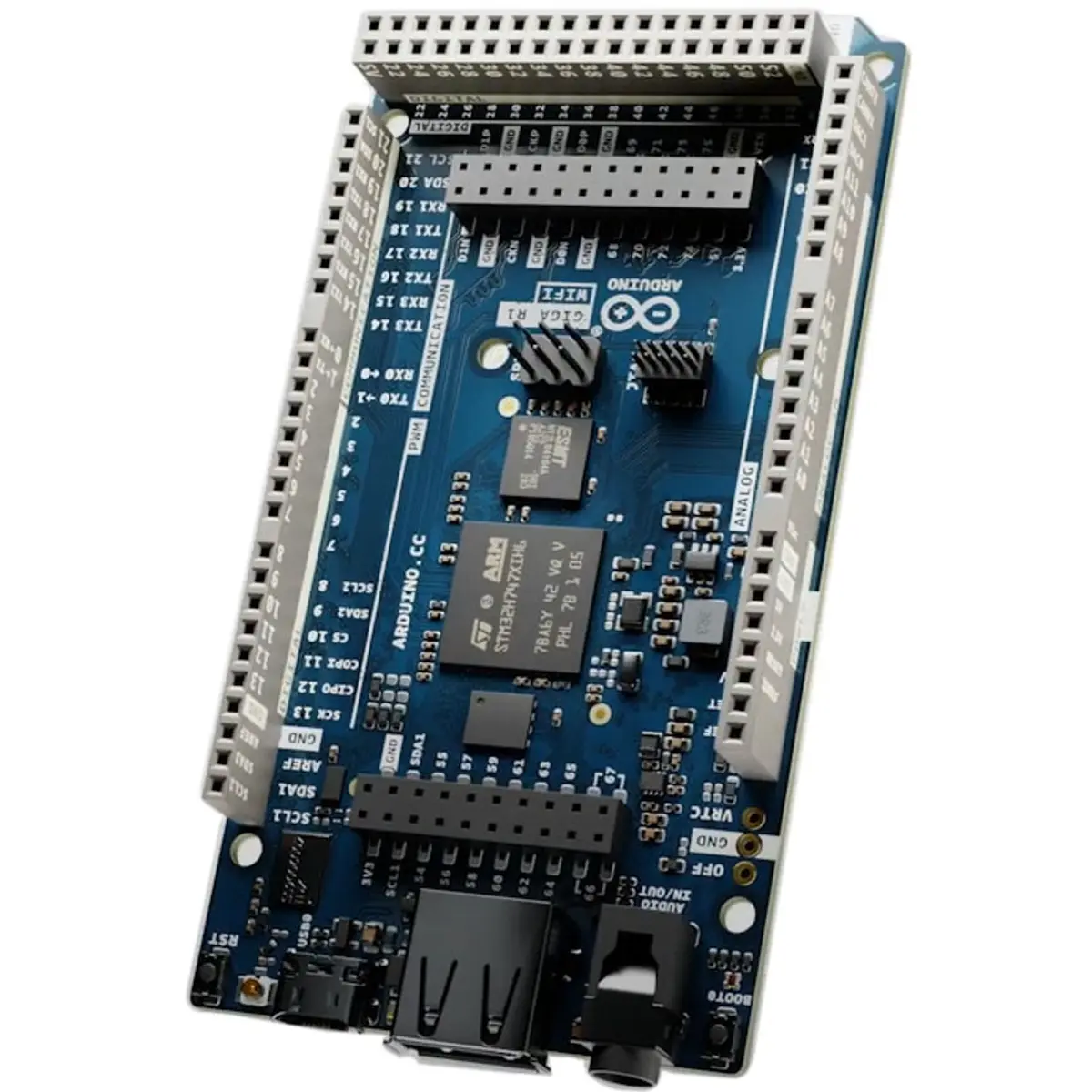

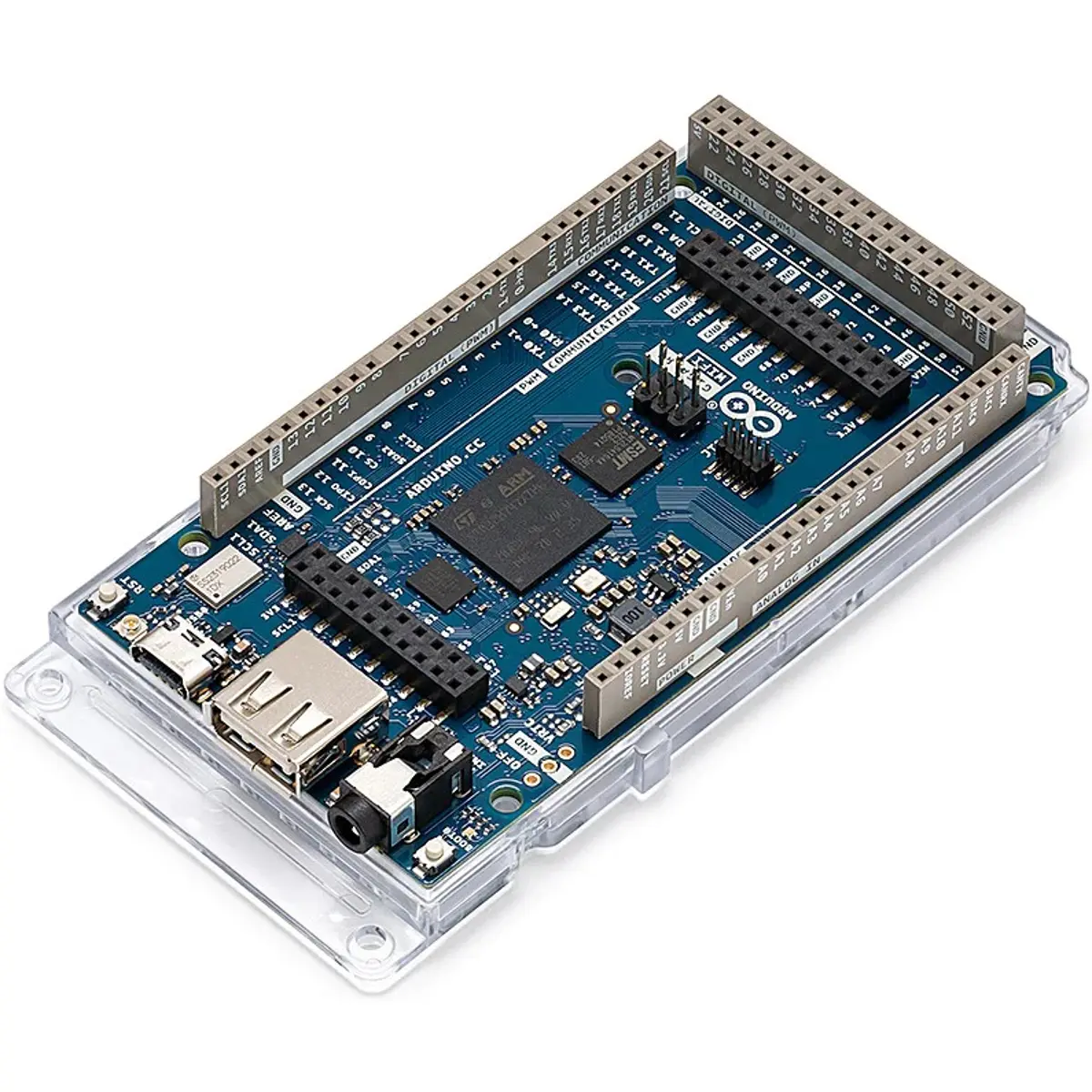

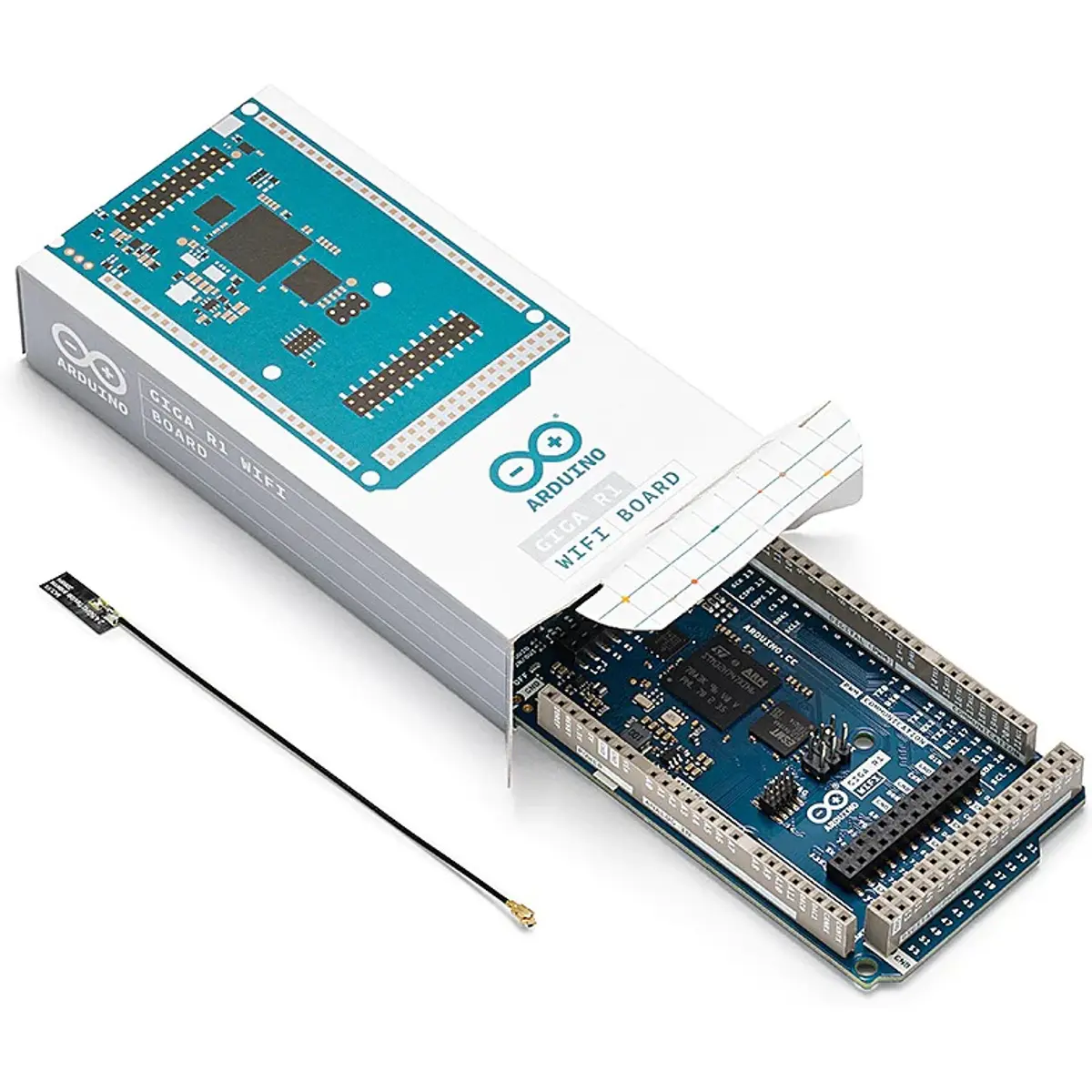

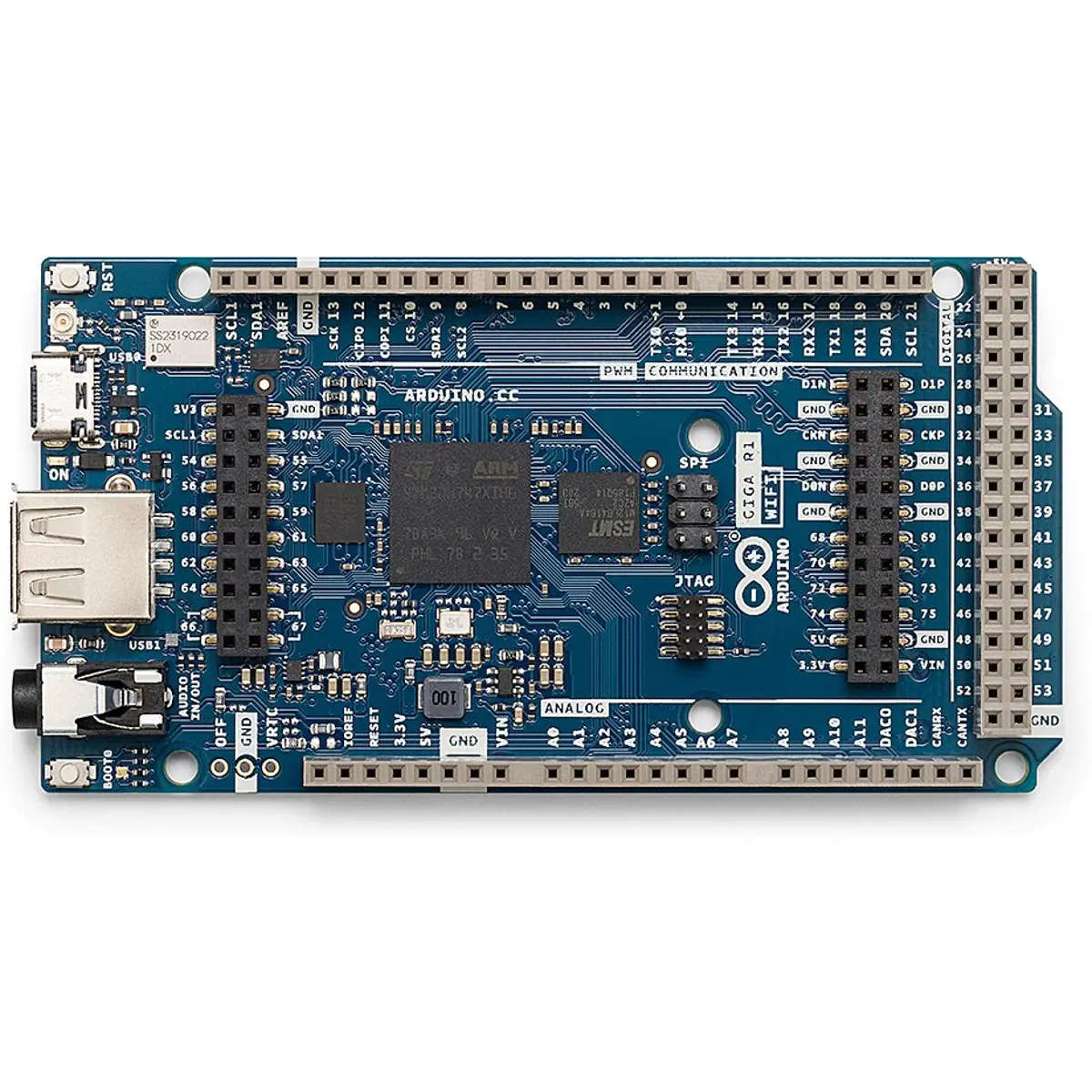

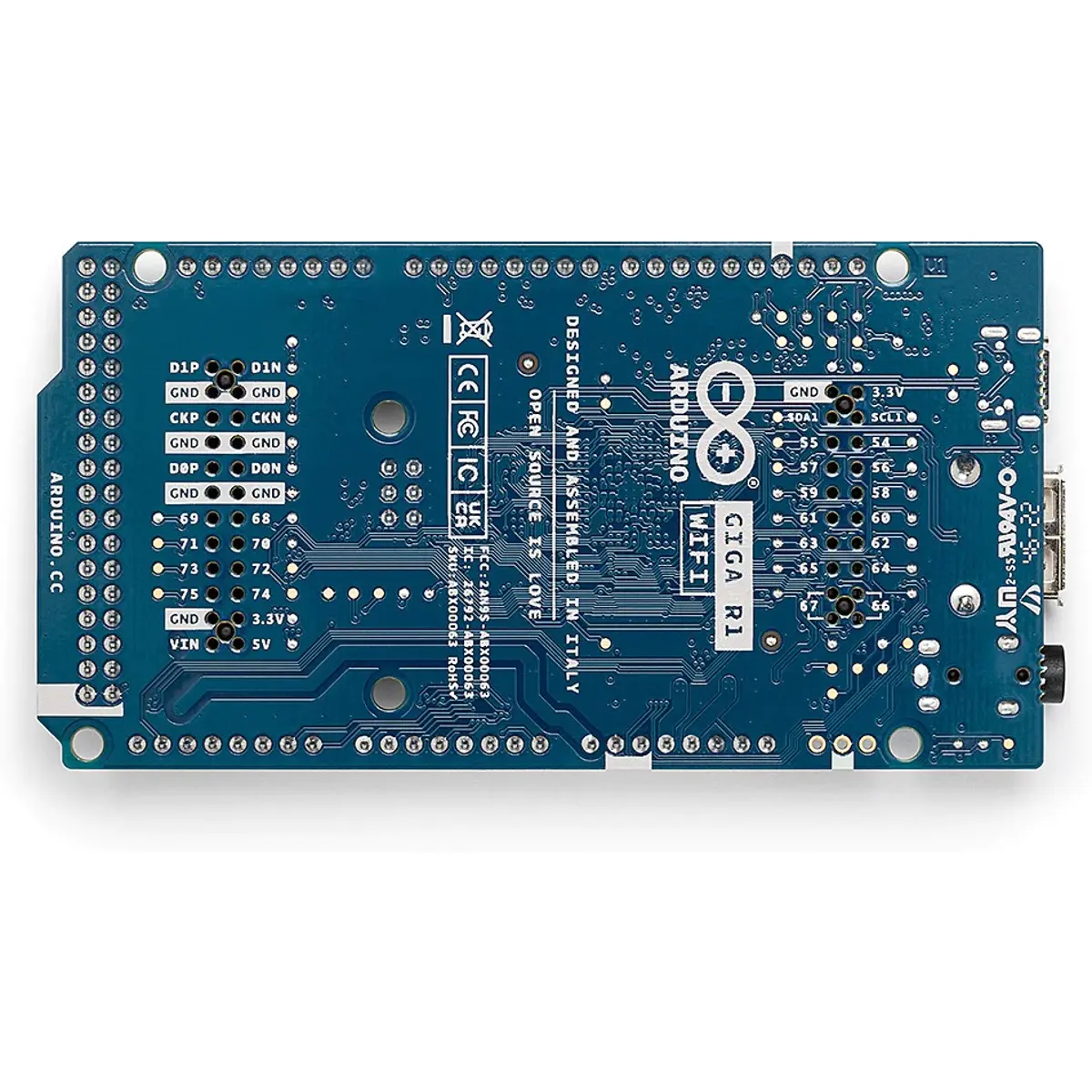

El Arduino GIGA R1 WiFi se ha concebido para "makers" ambiciosos que quieran elevar el nivel de sus creaciones y llevar a la práctica esas ideas más atrevidas.
Con características avanzadas en un componente accesible y con el mismo factor de forma que los populares Mega y Due, permite ampliar las funcionalidades de proyectos existentes o crear proyectos más complejos, interesantes y prácticos.
Esta placa abre la puerta a infinitas posibilidades en robótica, IoT, música, visión por computador, fabricación digital y cualquier tipo de proyecto que implique máquinas, interfaces y procesamiento en tiempo real.
PRINCIPALES CARACTERÍSTICAS:
● Microcontrolador (STM32H747XI): Este microcontrolador dual core de 32 bits le permite tener dos "cerebros" hablando entre sí (un Cortex®-M7 a 480 MHz y un Cortex®-M4 a 240 MHz) y puede incluso ejecutar micropython en un núcleo y C++ de Arduino en el otro.
● Comunicación inalámbrica (Murata 1DX): Tanto si prefiere Wi-Fi® como Bluetooth®, el GIGA R1 WiFi lo tiene cubierto. Incluso podrá conectarse rápidamente al Arduino IoT Cloud y seguir su proyecto de forma remota. Además, si le preocupa la seguridad de la comunicación, el ATECC608A mantiene todo bajo control.
● Puertos de hardware y comunicación: Siguiendo el legado del Arduino Mega y del Arduino Due, el GIGA R1 WiFi cuenta con 4 UART, 3 puertos I2C (más uno que sus predecesoras), 2 puertos SPI (más uno que sus predecesoras) y un FDCAN.
● GPIO y pines extra: tiene el mismo factor de forma que el Mega y el Due, para que pueda adaptar fácilmente sus shields existentes al GIGA R1 WiFi (recuerde que esta placa funciona a 3.3V!). Además, se han añadido cabeceras para poder acceder a los pines extra, elevando el recuento total a 76 pines GPIO, y lo mejor es que puede acceder a ellos por la parte inferior, así que podrá mantener un proyecto antiguo como está y pensar solo en cómo ampliarlo. Además, incorpora dos pines nuevos: un VRTC para poder conectar una batería y mantener el RTC funcionando mientras la placa está apagada, y un pin OFF para poder apagar la placa.
● Conectores: El GIGA R1 WiFi tiene conectores extra en la placa, lo que facilitará la creación de su proyecto sin necesidad de hardware adicional. Esta placa tiene:
- Conector USB-A adecuado para memorias USB (u otros dispositivos de almacenamiento masivo) y dispositivos HID, como teclados o ratones.
- Conexión Jack de 3.5mm, de entrada y salida, conectada a los pines DAC0, DAC1 y A7.
- USB-C para alimentar y programar la placa, así como para simular un dispositivo HID, como un ratón o un teclado.
- Conector Jtag, 2x5 1.27mm.
- Conector de cámara Arducam de 20 pines.
● Soporte de tensión más alta: En comparación con sus predecesores, que admiten hasta 12 voltios, el GIGA R1 WiFi puede soportar un rango de 6 a 24 voltios.
ESPECIFICACIONES TÉCNICAS
◾ Placa:
- Nombre: Arduino® GIGA R1 WiFi
- SKU: ABX00063
◾ Microcontrolador: STM32H747XI dual Cortex® (M7+M4 32bit low power Arm® MCU)
◾ Velocidad del reloj:
- Cortex® M7: 480 MHz
- Cortex® M4: 240 MHz
◾ Memoria:
- STM32H747XI: Flash de 2 MB, RAM de 1 MB
- SDRAM: 8MB
- Flash QSPI: 16MB
◾ Módulo de radio: Murata 1DX dual WiFi 802.11b/g/n 65Mbps y Bluetooth®
◾ Elemento seguro: ATECC608A-MAHDA-T
◾ USB:
- USB-C®: Puerto de programación / HID
- USB-A: Host (activar con PA_15)
◾ Pines:
- Pines de E/S digitales: 76
- Pines de entrada analógica: 12
- DAC: 2 (DAC0/DAC1)
- pines PWM: 12
- Varios: Pin VRT y OFF
◾ Comunicación:
- UART: Sí, 4x
- I2C: Sí, 3x
- SPI: Sí, 2x
- CAN: Sí (requiere un transceptor externo)
◾ Conectores:
- Cámara: I2C + D54-D67
- Pantalla: D1N, D0N, D1P, D0P, CKN, CKP + D68-D75
- Conector de audio (Jack): DAC0, DAC1, A7
◾ Alimentación:
- Tensión de funcionamiento del circuito: 3.3V
- Tensión de entrada (VIN): 6-24V
- Corriente DC por pin de E/S: 8mA
◾ Dimensiones:
- Anchura: 53mm
- Longitud: 101 mm
