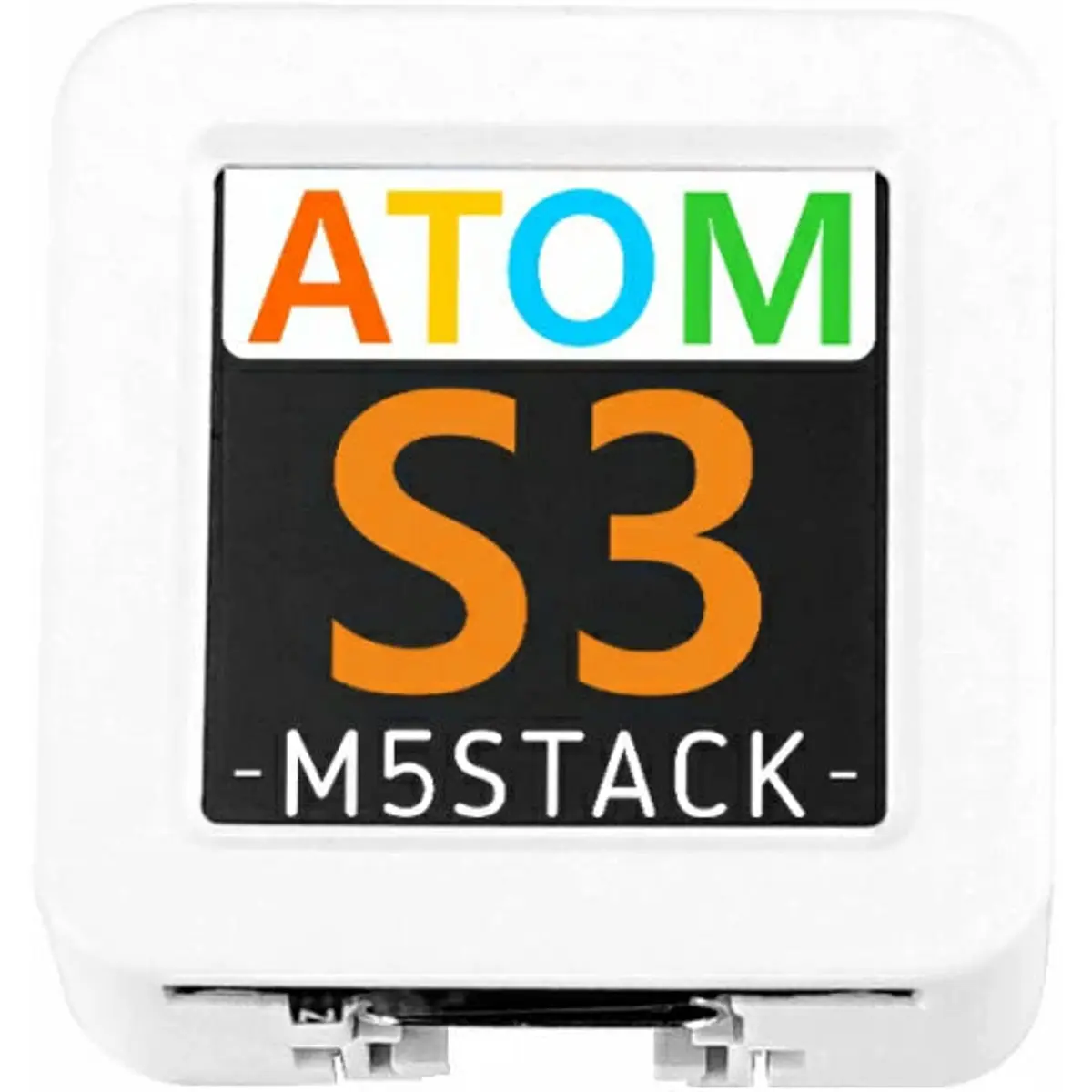

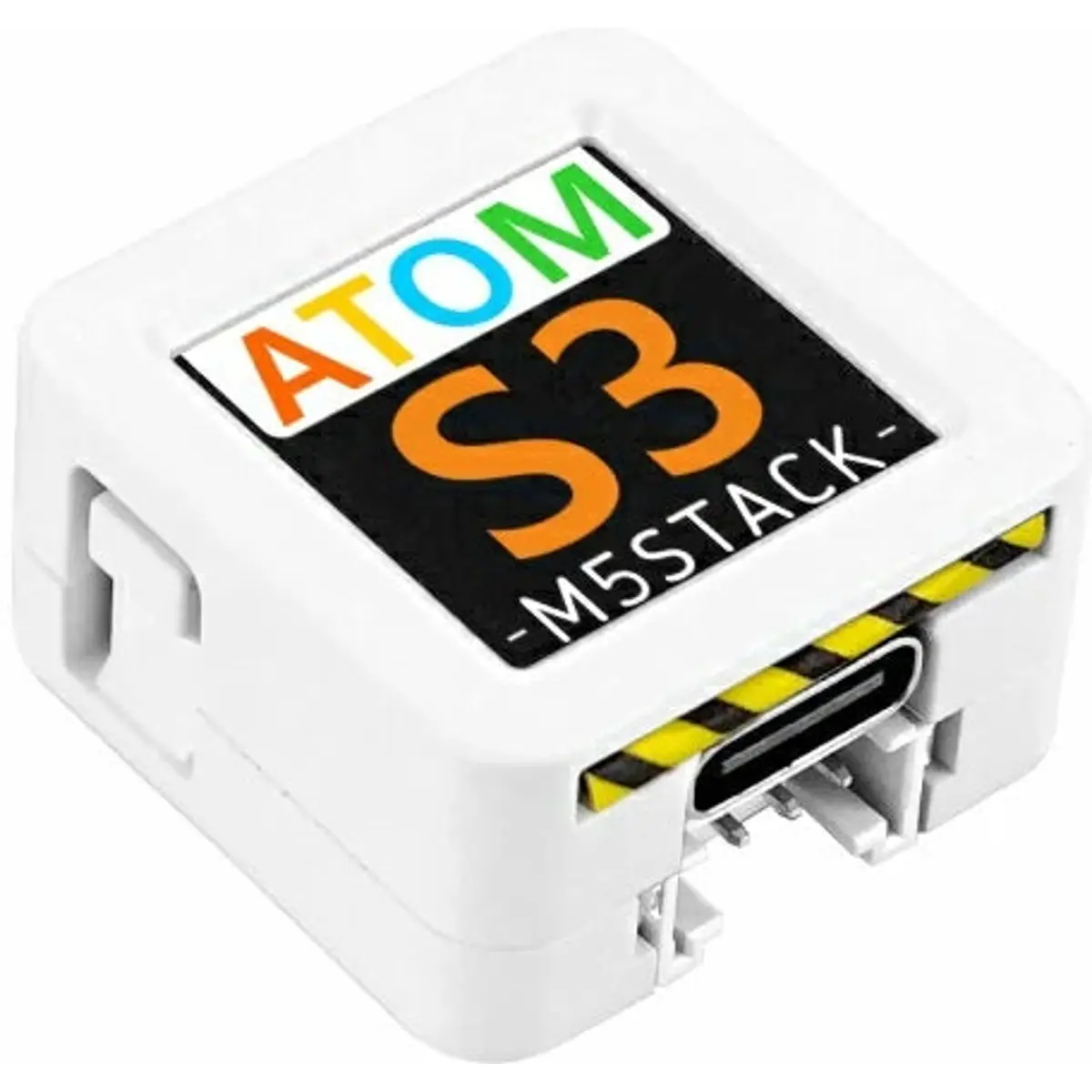

AtomS3 é um controlador programável altamente integrado, com um ecrã LCD IPS de 0.85 polegadas, um botão programável debaixo do ecrã, circuito conversor de 5 para 3.3V, interface USB Type-C (para alimentação e programação), uma porta de expansão HY2.0-4P, 6 GPIOs e pinos de alimentação reservados na parte inferior.
Este controlador é baseado num ESP32-S3 com WiFi, BLE e FLASH de 8M no chip. Para além disso também inclui um sensor giroscópio de 6 eixos (MPU6886) e um emissor de sinais infravermelhos.
O tamanho do produto é de apenas 24*24mm, o que é adequado para várias aplicações de dispositivos inteligentes incorporados ou mesmo vestíveis.
Características
● Desenvolvido com base em ESP32-S3FN8
● Vem com função de descarga USB
● Giroscópio de 3 eixos incorporado e acelerómetro de 3 eixos (MPU6886)
● Botão programável
● Ecrã LCD de 0.85 polegadas
● Função de emissão de infravermelhos

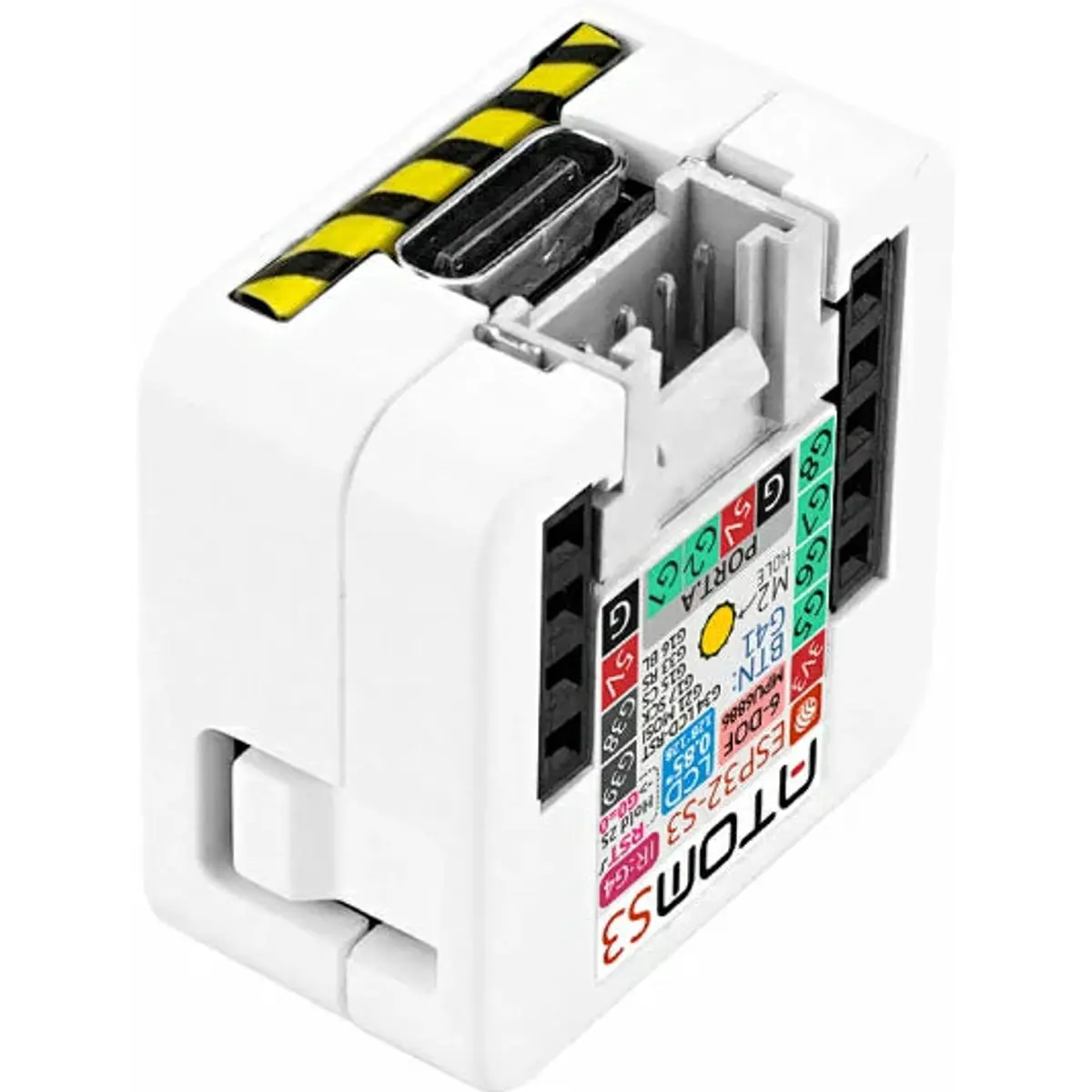

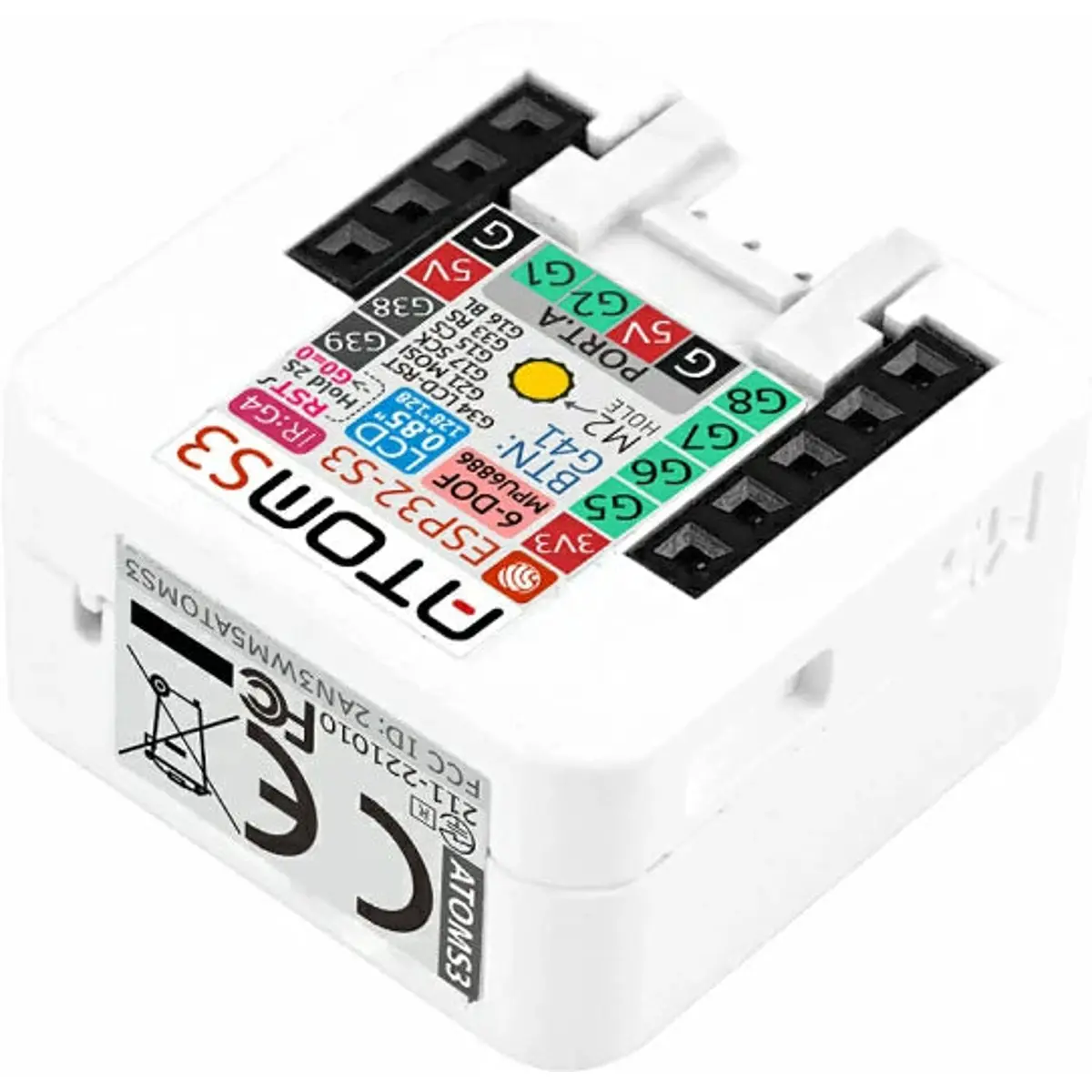

● Pinos e interfaces expansíveis
● Plataforma de desenvolvimento: Arduino, UIFlow, MicroPython
Especificação
- MCU: ESP32-S3FN8
- DCDC: SY8089
- IMU: MPU6886
- LCD:
· Modelo: N085-1212TBWIG06-C08
· Resolução: 128(H)RGB x 128(V)
· Tamanho: 0.85 polegadas
· Protocolo de comunicação de ecrã: SPI
- Alimentação: USB TIPO C
- Tensão de funcionamento: 5V
- Tensão de saída: 3.3V

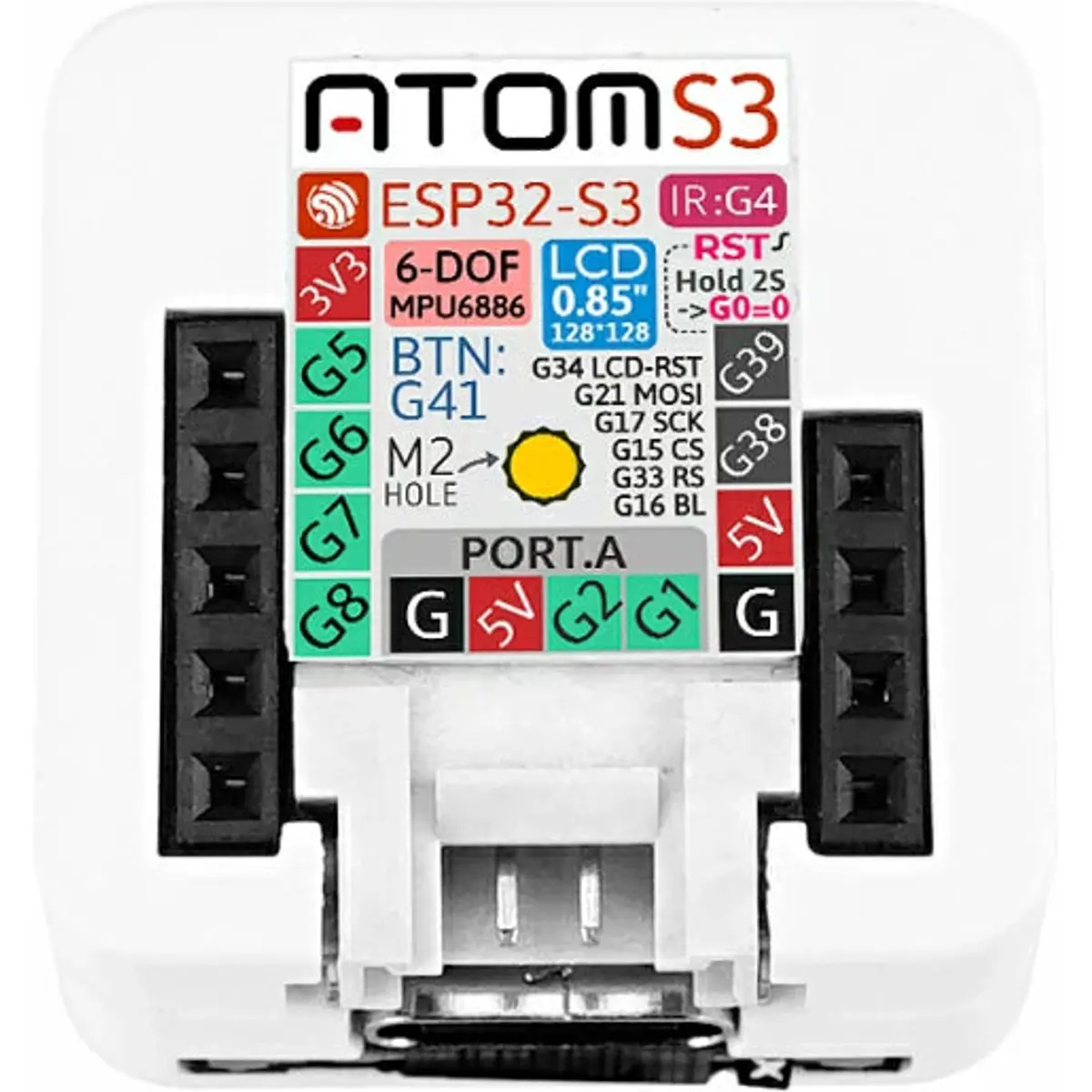

- Interface IO: 6 (G5/G6/G6/G7/G8/G38G39)
- Temperatura de funcionamento: 0°C ~ 40°C
- Peso do produto 6,8g
- Tamanho do produto 24 × 24 × 13mm
Nota: para atualizar o firmware, mantenha premido o botão de reset (cerca de 2 segundos) até o LED verde interno acender, depois pode libertá-lo, neste momento o dispositivo fica à espera da gravação.
