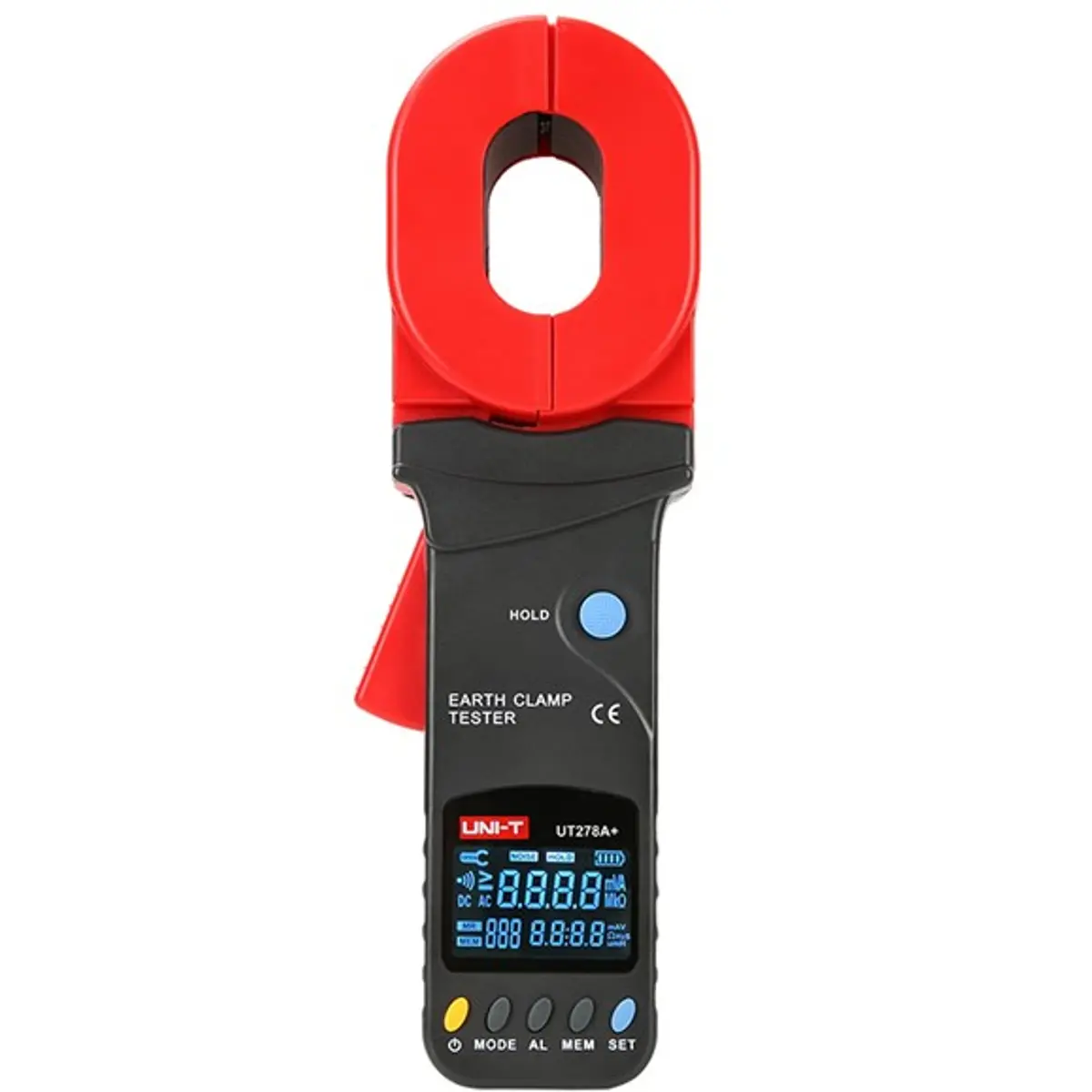

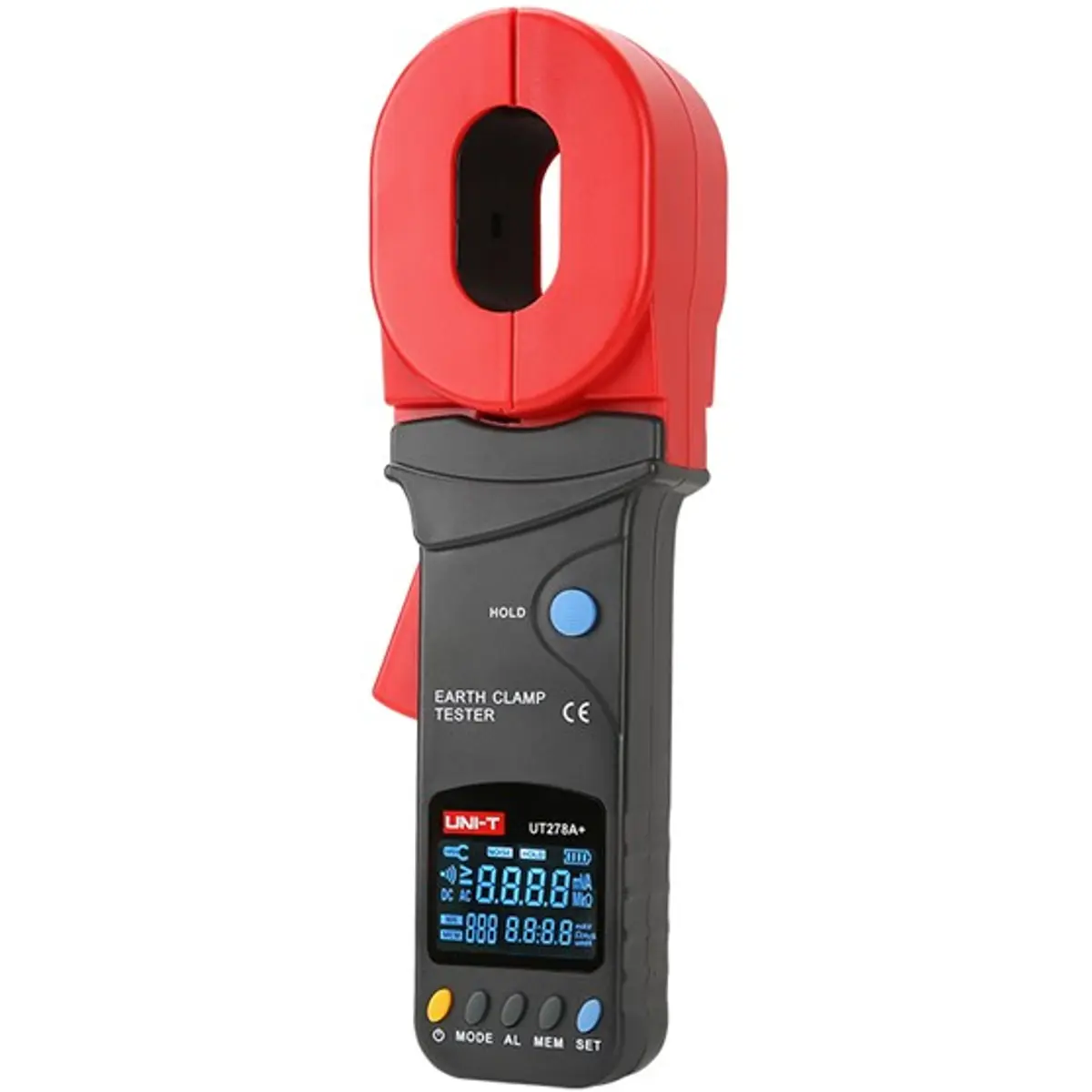

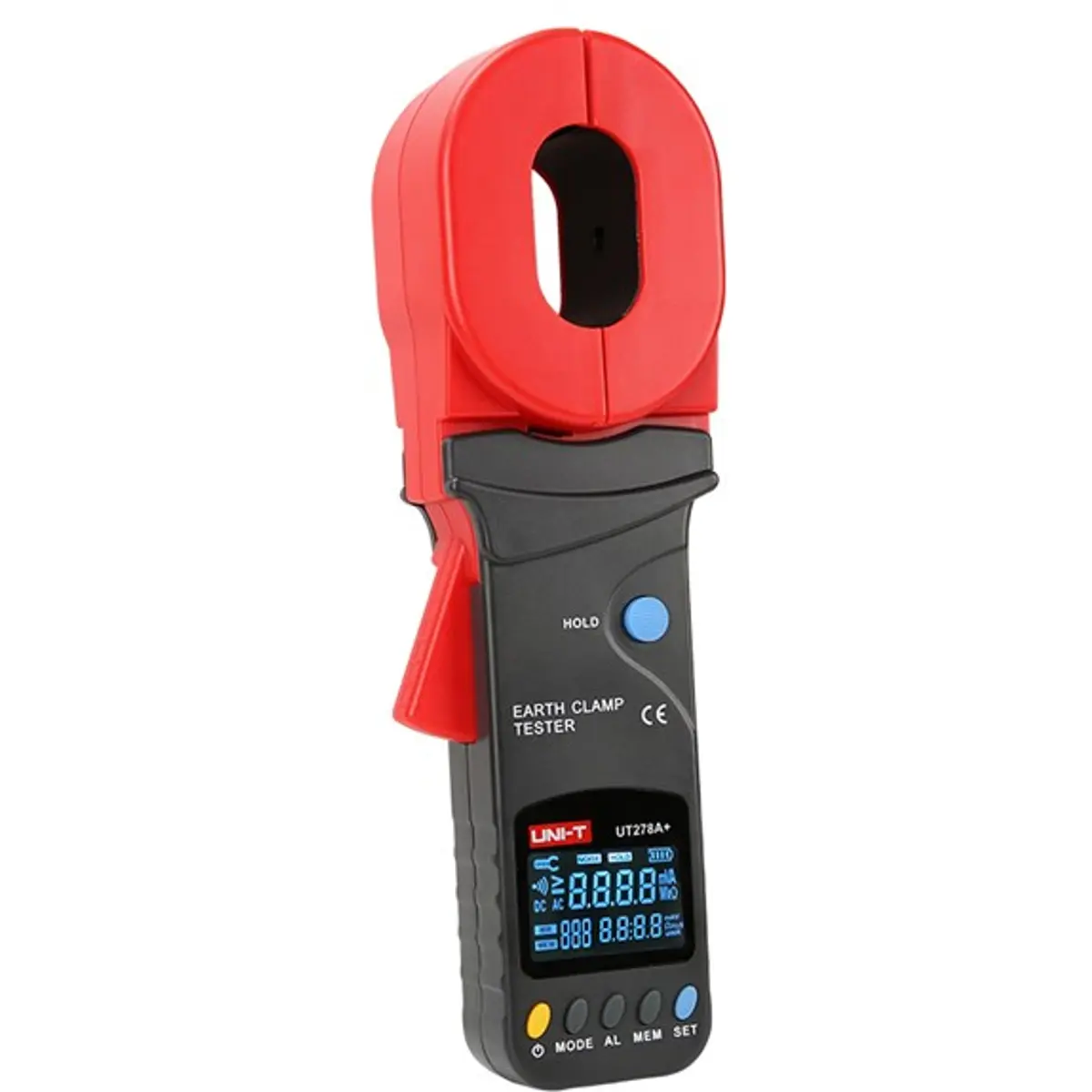

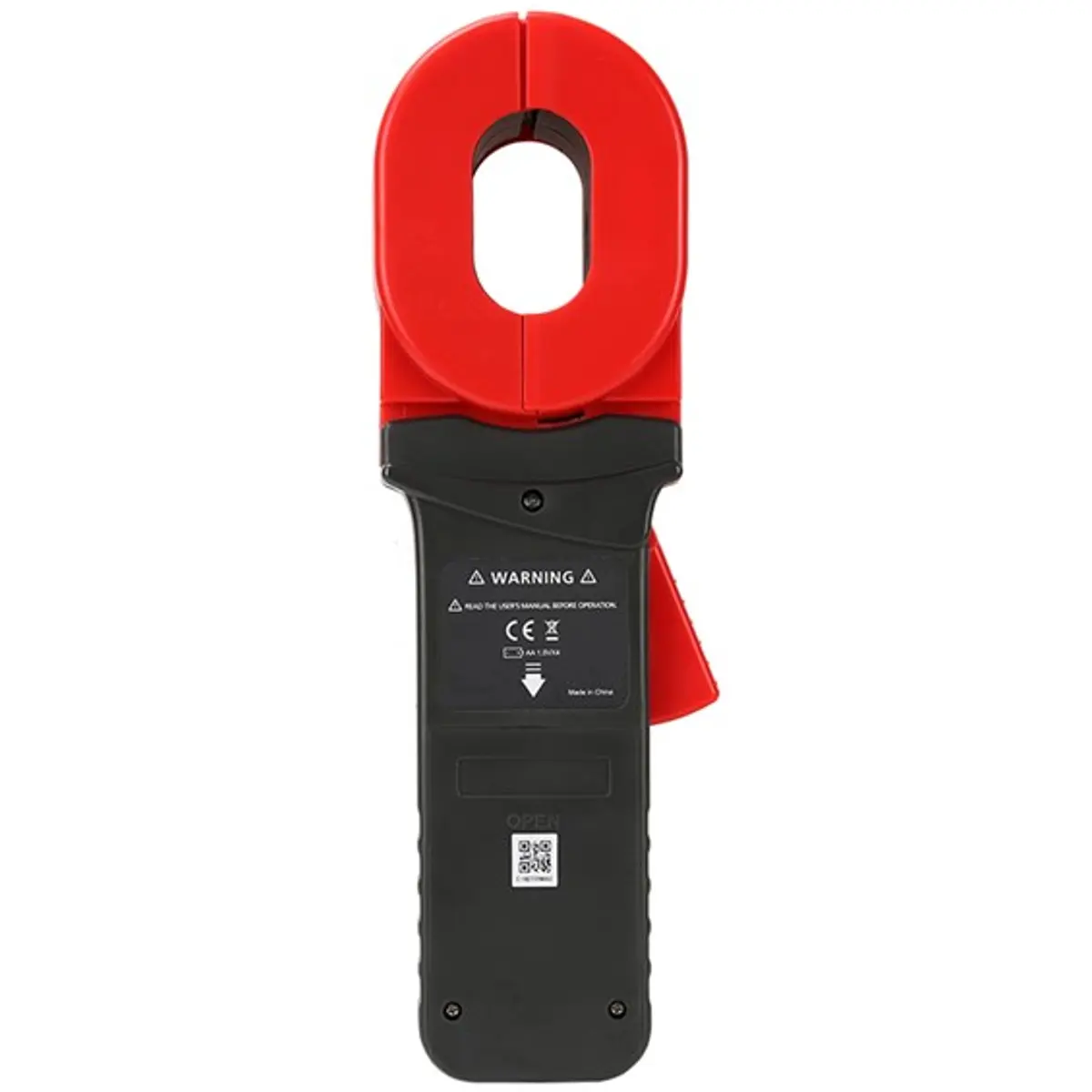

O UT278A+, da UNI-T, é um aparelho concebido para efetuar a medição da resistência de terra, com base no princípio da indução mútua. Com o seu sistema de pinça amperimétrica, consegue medir a resistência sem necessitar de desconectar os condutores de terra e sem utilizar elétrodos auxiliares. Ao contrário do UT276A+, um instrumento semelhante, o UT278A+ tem uma gama alargada de medições de resistência de loop de terra até 1200Ω e também pode medir correntes de fuga através do loop de terra na gama de 0.01mA a 20A.
Este aparelho de teste foi desenhado para uma utilização profissional com resistência a choques, pó e humidade. é controlado por um microprocessador para uma identificação precisa da resistência de terra, incluindo a função de filtragem rápida de sinais interferentes, utilizando métodos aritméticos avançados.
Foi concebido para a medição de sistemas de ligação à terra em centrais elétricas, distribuição de energia e telecomunicações, campos petrolíferos, salas de computadores, instalações eletromecânicas e manutenção em instalações industriais, onde quer que a eletricidade seja utilizada como fonte de energia industrial, ou onde seja necessário verificar a resistência de ligação à terra dos para-raios.
O dispositivo mede a resistência do circuito de terra de 0.01Ω a 1200Ω com uma resolução de 0.001Ω e correntes de fuga de 0 a 20A, os valores medidos são apresentados num visor EBTN retroiluminado de quatro dígitos (dados claros sobre um fundo escuro) e, ao mesmo tempo, os valores podem ser armazenados na memória interna (até 300 grupos de valores).
É alimentado por quatro pilhas alcalinas de 1.5 V e foi fabricado de acordo com a norma de segurança IEC61010-1 (CAT Ill 300V, CAT IV 150V, grau de poluição 2) e IEC61010-031.
ESPECIFICAÇÕES:
- Gamas de medição da resistência de terra:
∙ 0.01-0.099Ω ±(l%+0.01)
∙ 0.1-0.99Ω ±(l%+0.01)
∙ 1-49.9Ω ±(l%+0.1)
∙ 50-99.5Ω ±(1.5%+0.5)
∙ 100-199Ω ±(2%+l)
∙ 200-395Ω ±(5%+5)
∙ 400-590Ω ±(10%+10)
∙ 600-800Ω ±(20%+20)
∙ 800-1200Ω ±(25%+30)
- Gamas de medição da corrente de fuga:
∙ 0mA~9mA ±(2.5%+lmA)
∙ 10mA~99mA ±(2.5%+5mA)
∙ 100mA~299mA ±(2.5%+10mA)
∙ 0.3A-2.99A ±(2.5%+0.1A)
∙ 3A-9.9A +(2.5%+0.3A)
∙ 10A-20A ±(2.5%+0.5A)
- Tipo de ecrã: EBTN LCD display
- Contagem do ecrã: 4 dígitos
- Abertura da mandíbula: 32mm
- Alarme visual e sonoro: Sim
- Desligamento automático: Sim
- Reconhecimento de sinais de interferência: Sim
- Indicação de excesso de alcance: Sim
- Armazenamento de dados: 300
- Mostra Ω+A: Sim
- Classificação do isolamento: CAT III 300V
- Certificações: CE, RoHS
- Alimentação: 4x pilhas AA de 1.5V (LR6)
- Ecrã: 47 mm x 28,5 mm
- Peso líquido do produto: 1.18 kg
- Tamanho do produto: 285mm x 85mm x 56mm
- Acessórios:
∙ Pilhas,
∙ anel de calibração,
∙ manual em inglês,

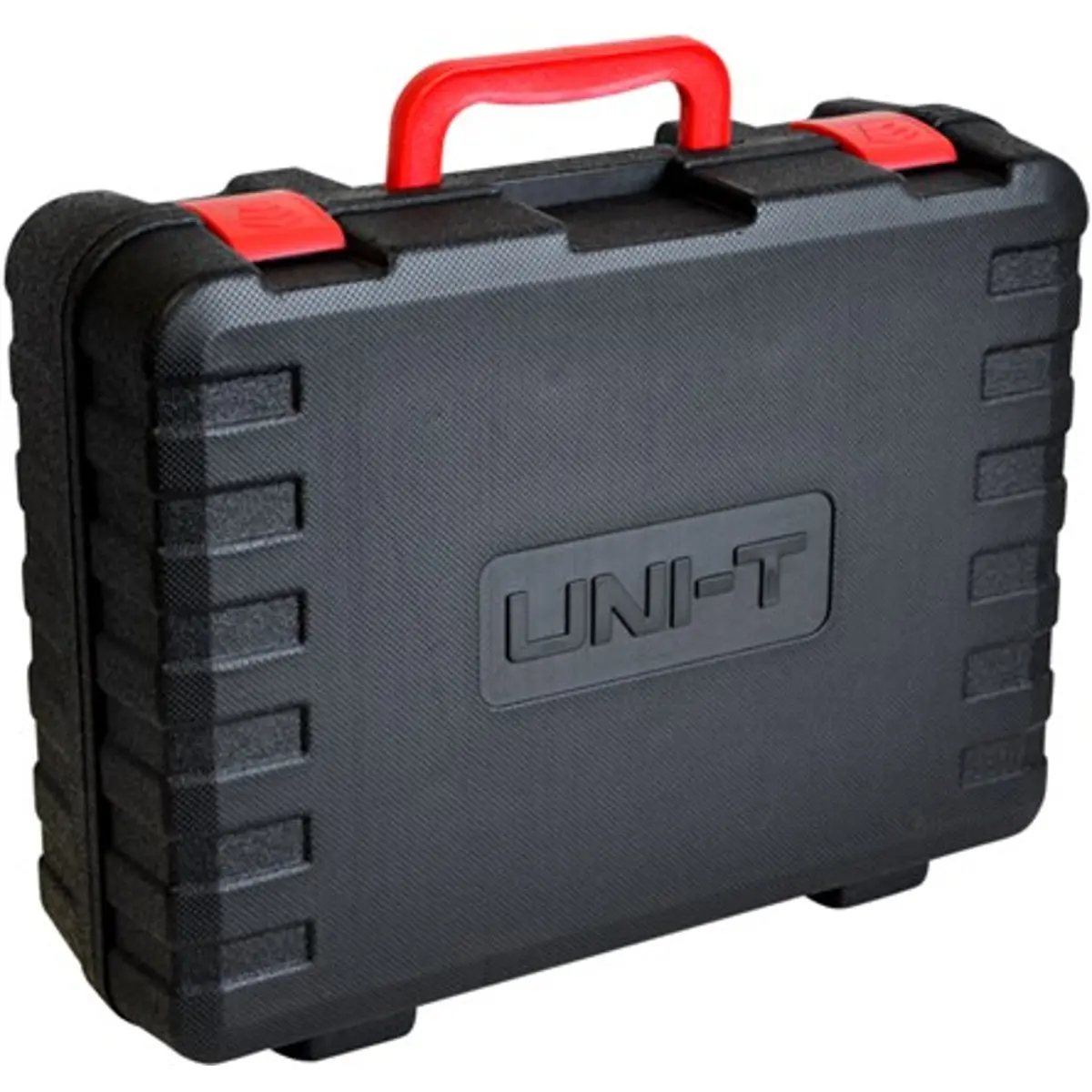

∙ estojo,
∙ caixa de ferramentas
▶ Manual (PDF)
▶ Datasheet (PDF)
