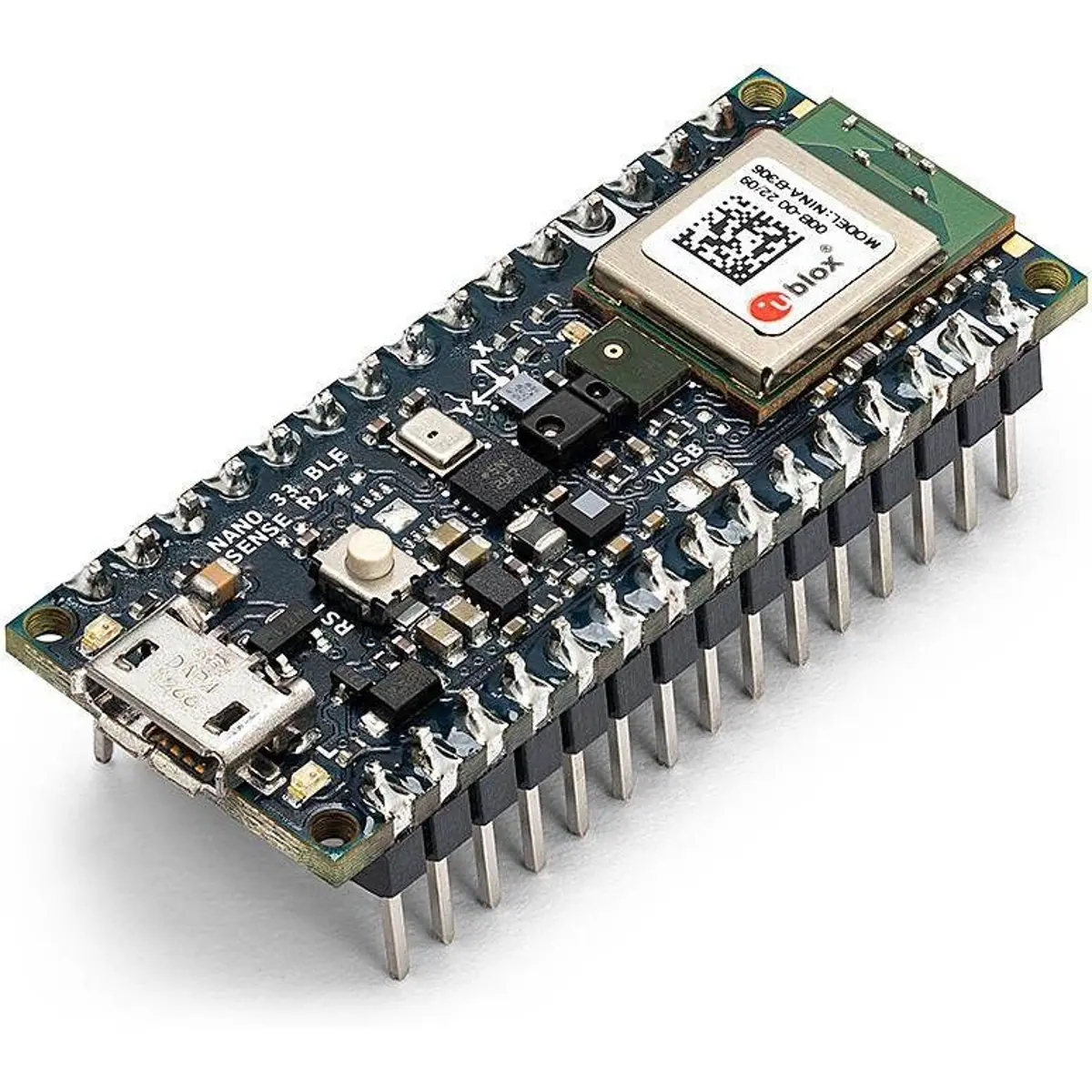

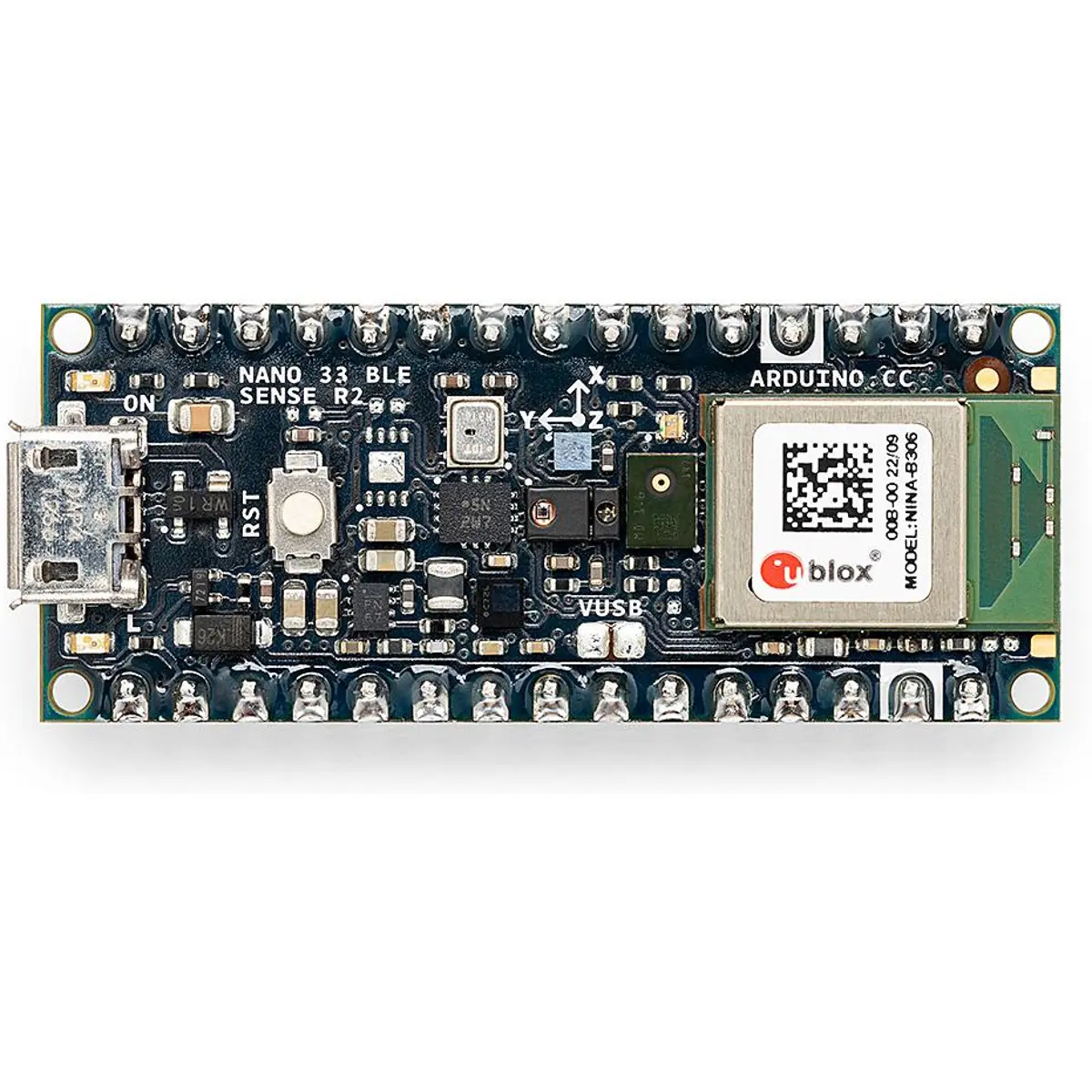

A placa Arduino NANO 33 BLE SENSE REV2 de 3.3V foi especialmente desenhada para AI, com um formato extra pequeno esta placa inclui um conjunto de sensores que permitirá que, sem nenhum hardware externo, comece a programar seu próximo projeto imediatamente.
Esta placa Nano compacta e fiável é construída em torno do módulo NINA B306 para comunicação BLE e Bluetooth 5; o módulo é baseado no processador nórdico nRF 52840 que contém um poderoso Cortex M4F e a placa tem um completo conjunto de sensores que permitem a criação de projetos inovadores e altamente interactivos.
A sua arquitectura, totalmente compatível com o Arduino IDE Online e Offline, tem uma Unidade de Medição Inercial de 9 eixos (IMU), sensores de temperatura, pressão, humidade, luz, cor e até de gestos e um microfone que são geridos através das bibliotecas especializadas. O seu consumo de energia é bastante reduzido, em comparação com outras placas do mesmo tamanho, combinado com o factor de formato Nano, abre uma vasta gama de aplicações.
Isto permite a concepção de dispositivos vestíveis e projectos baseados em gestos que precisam de comunicar com outros dispositivos a uma curta distância. O Arduino Nano 33 BLE Sense é ideal para projectos de automatização interactiva graças ao multiprotocolo BT 5.0.
Com o Arduino Nano 33 BLE Sense Rev2 em combinação com o sensor integrado, poderá:
- Construir dispositivos vestíveis que, usando IA, possam reconhecer movimentos.
- Construir um dispositivo de monitoramento de temperatura ambiente que possa sugerir ou modificar mudanças no termostato.
- Construir um dispositivo de reconhecimento de gestos ou voz usando o microfone ou o sensor de gestos junto com os recursos de IA da placa.
A principal característica desta placa, para além da selecção completa de sensores, é a possibilidade de executar aplicações de Computação de Bordo (IA) sobre a mesma usando TinyML. Aprenda a usar a biblioteca Tensor Flow Lite seguindo estas instruções ou aprenda a treinar a sua placa usando o Edge Impulse.
Especificações Técnicas:
- Microcontrolador: NINA-b3 (nRF52840)
- Clock: 64MHz
- Memória: Flash:1MB / RAM:256KB
- Conectividade: Bluetooth Low Energy 5.0
- Interfaces: USB / SPI / I2C / I2S / UART
- Tensões: Input-USB: 5V / Input-VIN: 4.5-21V / Operacional: 3.3V
- Pinout: 14:Digital / 6:PWM / 8:Analógico
- Dimensões:: 44mm x 18mm x 4.2mm
- Sensor de eixos IMUs: IMU270: 6 eixos / BMM150: 3 eixos
- Sensor de Pressão barométrica: LPS22HB
- Sensor de temperatura e humidade: HS3003
- Sensor digital de proximidade, luz ambiente, RGB e gesto: ADPS-9960
- Microfone digital: MP34DT05
- Chip criptográfico: ATECC608A
Atenção: Arduino Nano 33 BLE Sense suporta apenas 3.3V I/Os e NÃO é tolerante a 5V, por isso certifique-se de que não está a ligar directamente sinais de 5V a esta placa ou esta será danificada. Além disso, ao contrário das placas Arduino Nano que suportam operação de 5V, o pino de 5V NÃO fornece tensão mas está antes ligado, através de um jumper, à entrada de alimentação USB.- Possui dois conectores de 15 pinos - um de cada lado -, pino a pino compatível com o Arduino Nano original.
| Pin | Funcion | Type | Description |
| 1 | D13 | Digital | GPIO |
| 2 | +3V3 | Power Out | Internally generated power output to external devices |
| 3 | AREF | Analog | Analog Reference; can be used as GPIO |
| 4 | A0/DAC0 | Analog | ADC in/DAC out; can be used as GPIO |
| 5 | A1 | Analog | ADC in; can be used as GPIO |
| 6 | A2 | Analog | ADC in; can be used as GPIO |
| 7 | A3 | Analog | ADC in; can be used as GPIO |
| 8 | A4/SDA | Analog | ADC in; I2C SDA; Can be used as GPIO (*) |
| 9 | A5/SCL | Analog | ADC in; I2C SCL; Can be used as GPIO(*) |
| 10 | A6 | Analog | ADC in; can be used as GPIO |
| 11 | A7 | Analog | ADC in; can be used as GPIO |
| 12 | VUSB | Power In/Out | Normally NC; can be connected to VUSB pin of the USB connector by shorting a jumper |
| 13 | RST | Digital In | Active low reset input (duplicate of pin 18) |
| 14 | GND | Power | Power Ground |
| 15 | VIN | Power In | Vin Power input |
| 16 | TX | Digita | USART TX; can be used as GPIO |
| 17 | RX | Digital | USART RX; can be used as GPIO |
| 18 | RST | Digital | Active low reset input (duplicate of pin 13) |
| 19 | GND | Power | Power Ground |
| 20 | D2 | Digital | GPIO |
| 21 | D3/PWM | Digital | GPIO; can be used as PWM |
| 22 | D4 | Digital | GPIO |
| 23 | D5/PWM | Digital | GPIO; can be used as PWM |
| 24 | D6/PWM | Digital | GPIO; can be used as PWM |
| 25 | D7 | Digital | GPIO |
| 26 | D8 | Digital | GPIO |
| 27 | D9/PWM | Digital | GPIO; can be used as PWM |
| 28 | D10/PWM | Digital | GPIO; can be used as PWM |
| 29 | D11/MOSI | Digital | SPI MOSI; can be used as GPIO |
| 30 | D12/MISO | Digital | SPI MISO; can be used as GPI
|
(*) Ao contrário de outras placas Arduino Nano, os pinos A4 e A5 possuem um pull up interno e padrão para serem usados como um barramento I2C, portanto, o uso como entradas analógicas não é recomendado. Ao contrário das placas Arduino Nano que suportam operação em 5V, o pino 5V NÃO fornece tensão, mas é conectado, através de um jumper, à entrada de alimentação USB.

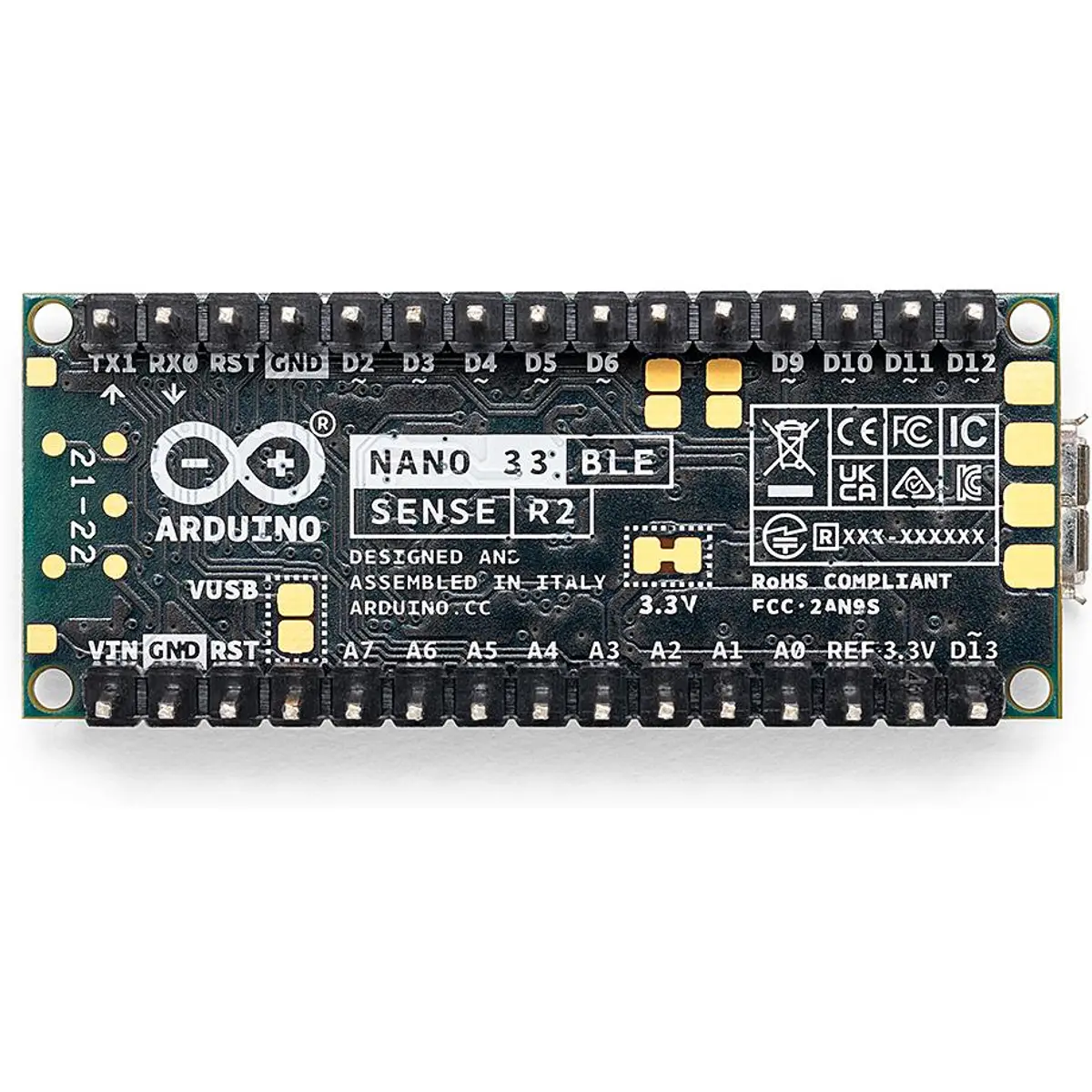

Na parte inferior da placa, sob o módulo de comunicação, os sinais de depuração são organizados como blocos de teste 3x2 com passo de 2.54mm. O pino 1 é o inferior esquerdo com o conector USB à esquerda e os pads de teste à direita. Esta placa vem com 2 linhas de pinos de cabeçalho incluídos.
| Pin | Function | Type | Description |
| 1 | +3V3 | Power Out | Internally generated power output to be used as voltage reference |
| 2 | SWD | Digital | nRF52480 Single Wire Debug Data |
| 3 | SWCLK | Digital In | nRF52480 Single Wire Debug Clock |
| 5 | GND | Power | Power Ground |
| 6 | RST | Digital In | Active low reset input |
