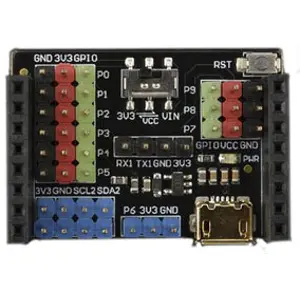

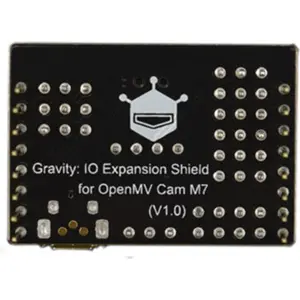

Gravity: Placa de expansión de E/S para OpenMV Cam H7 y H7 Plus es un Shield de expansión diseñado especialmente para el OpenMV Cam H7 y el OpenMV Cam H7 Plus. Es compatible con varios sensores y módulos electrónicos de la serie Gravity, plug and play, sin necesidad de soldadura. No solo ayuda a evitar las complejas conexiones, soldaduras y otras operaciones, sino que también ayuda a completar el montaje rápidamente y a empezar a utilizar los sensores o módulos electrónicos, para crear prototipos con mayor rapidez.
Este Shield de expansión está equipado con un puerto de alimentación externa USB de 5V y un interruptor de alimentación 3.3V/VIN, lo que lo hace capaz de alimentar componentes de alta corriente, como motores y servos. Dispone de 9 conjuntos de puertos digitales, 1 conjunto de puerto analógico, 1 conjunto de puerto serie y 2 conjuntos de puertos I2C. Además, cuenta con un Low-Dropout Regulator de 3.3V, que cubre las necesidades de energía de varios módulos al mismo tiempo.
ESPECIFICACIONES:
◾ Tensión de la fuente de alimentación externa (puerto USB integrado): 5,0±0,1V
◾ Corriente de entrada de alimentación externa (puerto USB integrado): <1A
◾ Conector: Conector estándar de la serie Gravity
◾ Puertos:
- 9 conjuntos de puertos digitales,
- 1 conjunto de puerto analógico,
- 1 conjunto de puerto serie,
- 2 conjuntos de puertos I2C
◾ Nivel de señal de la interfaz:
- High: 3.3 V
- Low: 0 V
◾ Rango de entrada analógica: 0~3.3V
◾ Tensión de salida del LDO integrado: 3.3 V
◾ Corriente de salida del LDO integrado: <500mA
◾ Tamaño de la placa: 35.6 mm * 24.8 mm
