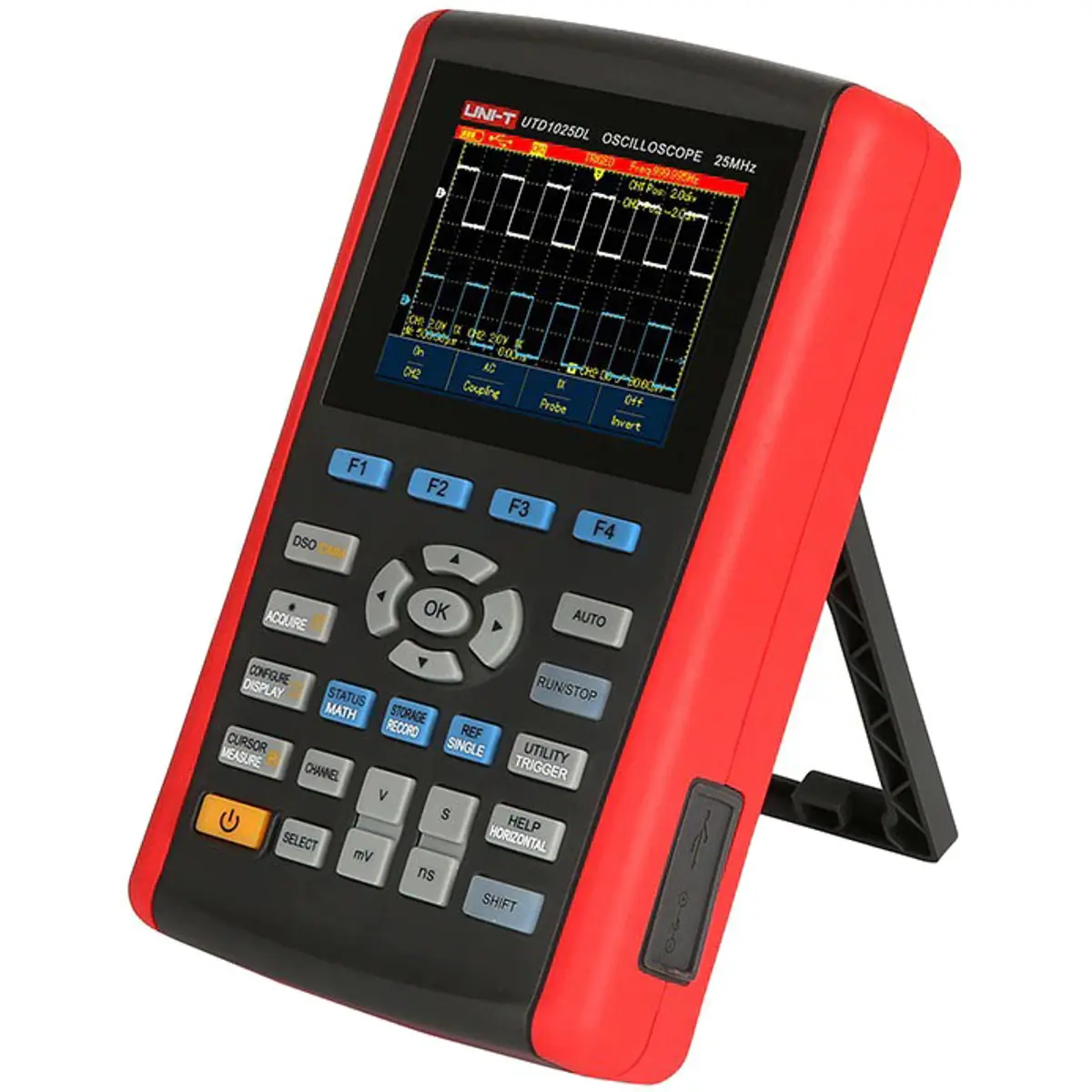

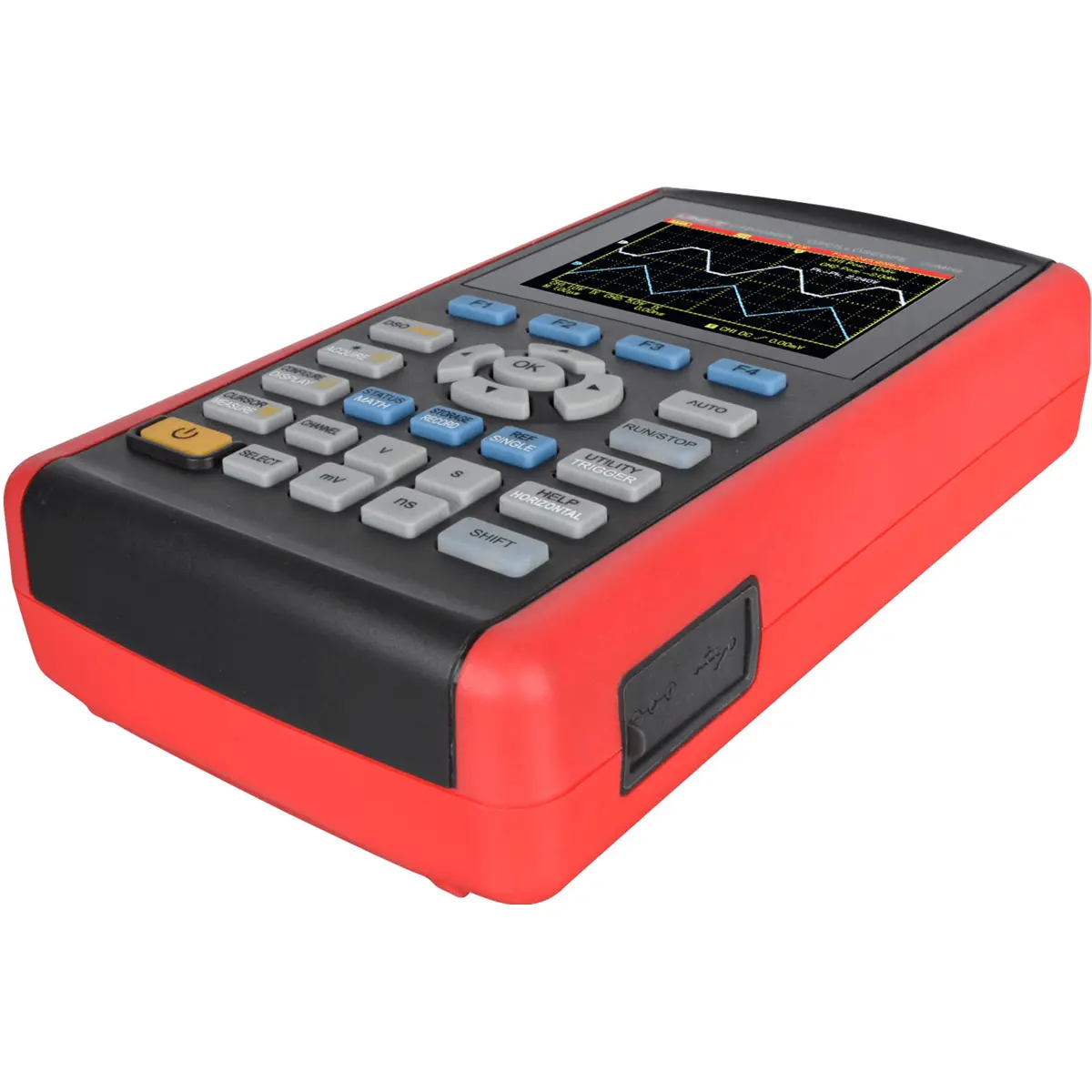

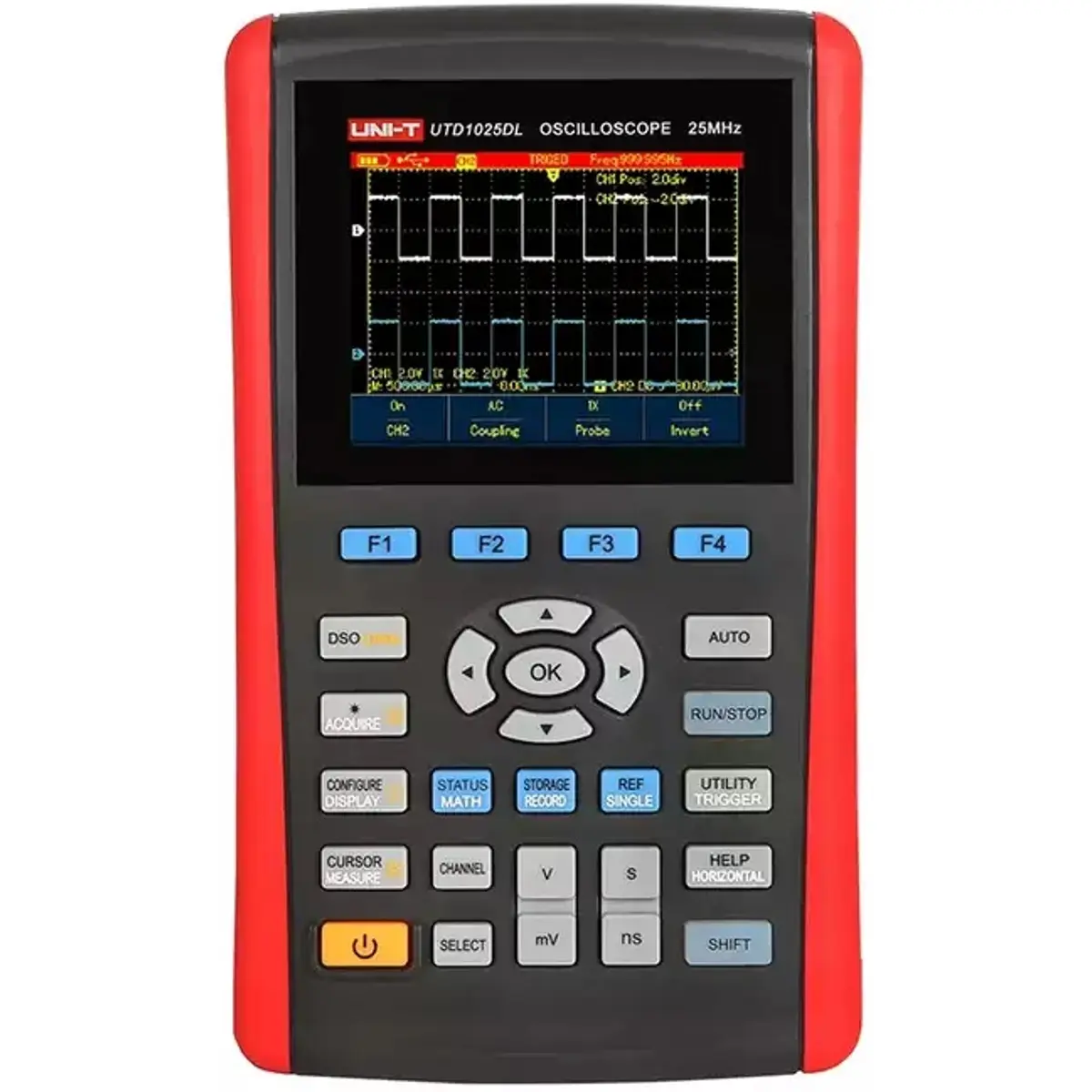

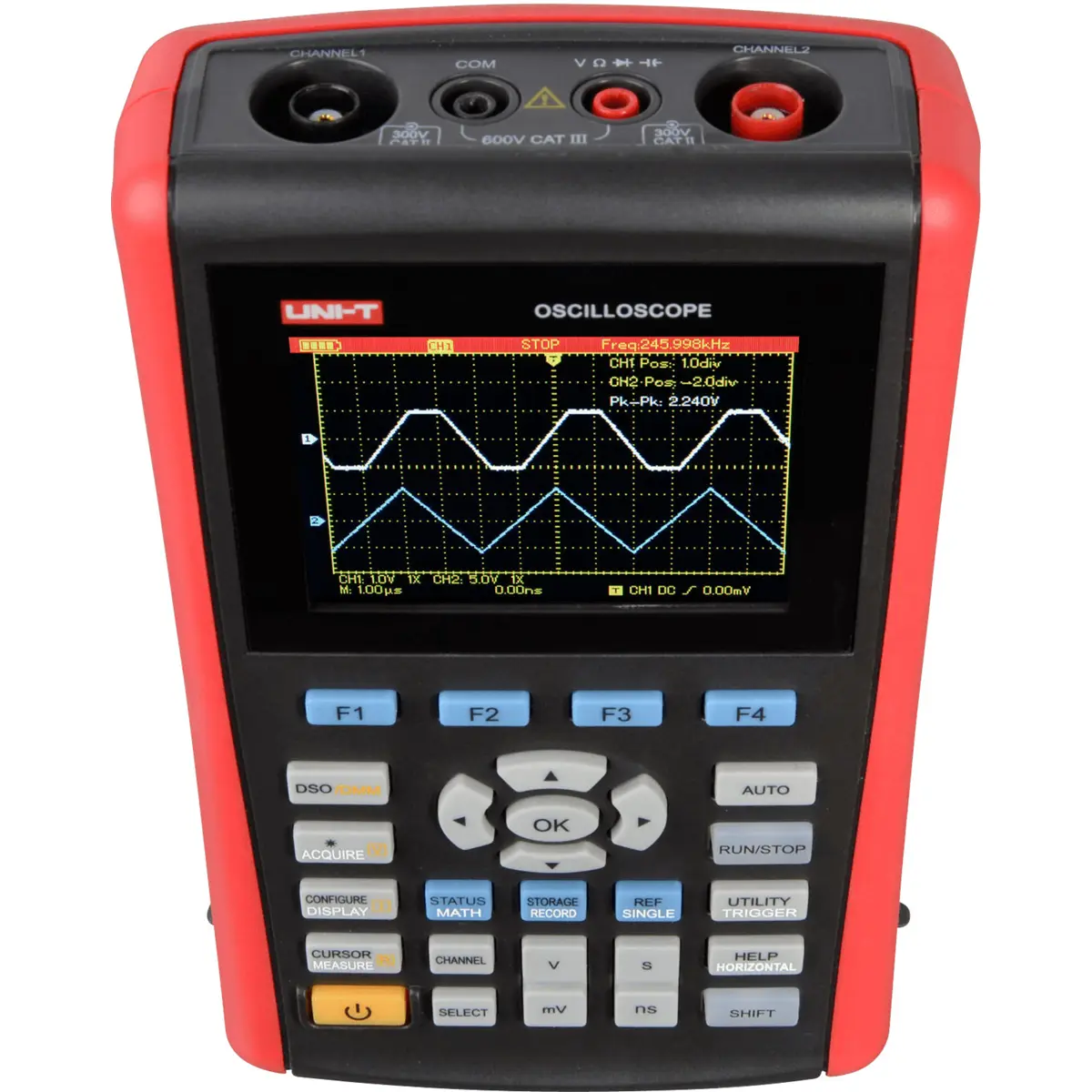

O UTD1025DL é um osciloscópio/multímetro portátil que possui dois canais com largura de banda de 25 MHz, uma taxa de amostragem de 250 MS/s e função de registo de formas de onda. Além disso, tem as funcionalidades típicas de um multímetro True-RMS, com medição de voltagem, corrente, resistência, capacitância, díodos, continuidade; mostrando valores até 3999.
É um instrumento de medição que combina as funções de osciloscópio, multímetro e gravador de dados; concebido a pensar nos engenheiros, portátil, com bateria de lítio incluída, mas também pode ser alimentado por uma fonte de alimentação externa.
ESPECIFICAÇÕES PARA O MODO DE OSCILOSCÓPIO:
- Quantidade de canais: 2 (analógicos)
- Largura de banda: 25MHz
- Taxa de amostragem: 250 MSa/s
- Rise time: <14ns
- Memory depth: 12kpts
- Vertical scale (V/div): 5mV/div...20V/div
- Time base scale (s/div): 10ns/div...50s/div
- Trigger types: Edge, pulse width, video, slope
- Outras funcionalidades: printscreen simples, gravação, armazenamento e reprodução de ondas
- Interface de comunicação de dados: Mini USB
ESPECIFICAÇÕES PARA O MODO DE MULTÍMETRO:
◾ Voltagem DC: 400mV/ 4V/ 40V/ 400V ±(1%+5)
◾ Voltagem AC: 400mV/ 4V/ 40V/ 400V ±(1.2%+5)
◾ Corrente DC:
· 400µA/4000µA ±(1.2%+5)
· 40mA/ 4000mA ±(1%+5)
· 4A ±(1.5%+5)
◾ Corrente AC:
· 400µA/4000µA ±(2%+5)
· 40mA/ 4000mA ±(1.5%+5)
· 4A ±(2.5%+5)
◾ Resistência:
· 4000/4kΩ/40kΩ/400kΩ/4MΩ ±(1.2%+5)
· 40MΩ ±(1.5%+5)
◾ Capacitância: 51.2nF/ 512nF/ 5.l2µF/ 51.2µF/ 100µF ±(3%+5)
◾ Teste de díodos: Sim
◾ Teste de continuidade: Sim
◾ Display count: 3999
ESPECIFICAÇÕES GERAIS:
◾ Alimentação:

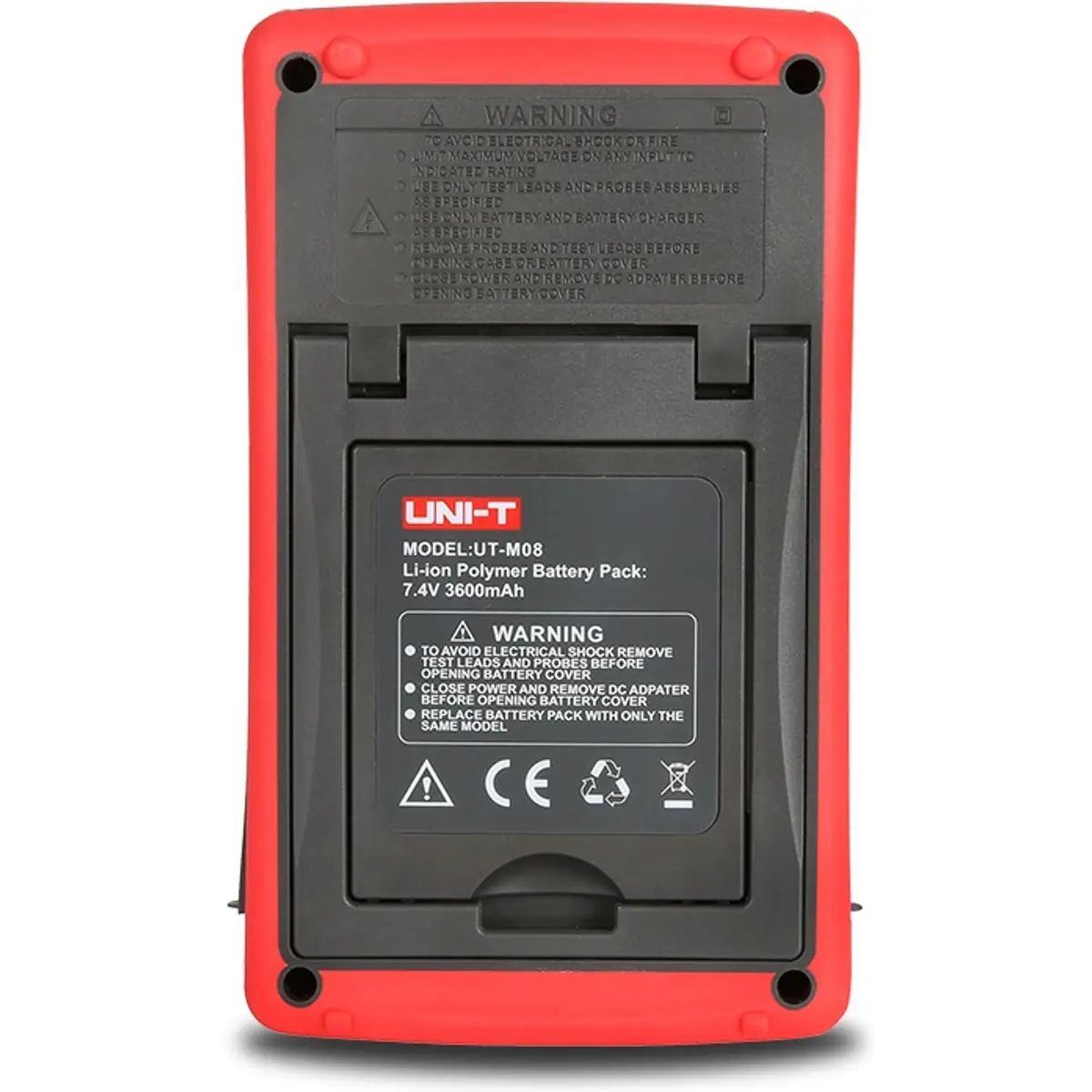

· Bateria: Li-ion 7.4V 3600mAh;
· Entrada DC: 9V (adaptador incluído: 100V/240V, 50/60Hz para 9V/4A)
◾ Tempo de funcionamento contínuo com bateria: 6 horas
◾ Display: 3.5 polegadas TFT LCD, 320x240
◾ Peso líquido: 900g
◾ Dimensões: 199 x 118 x 49mm
