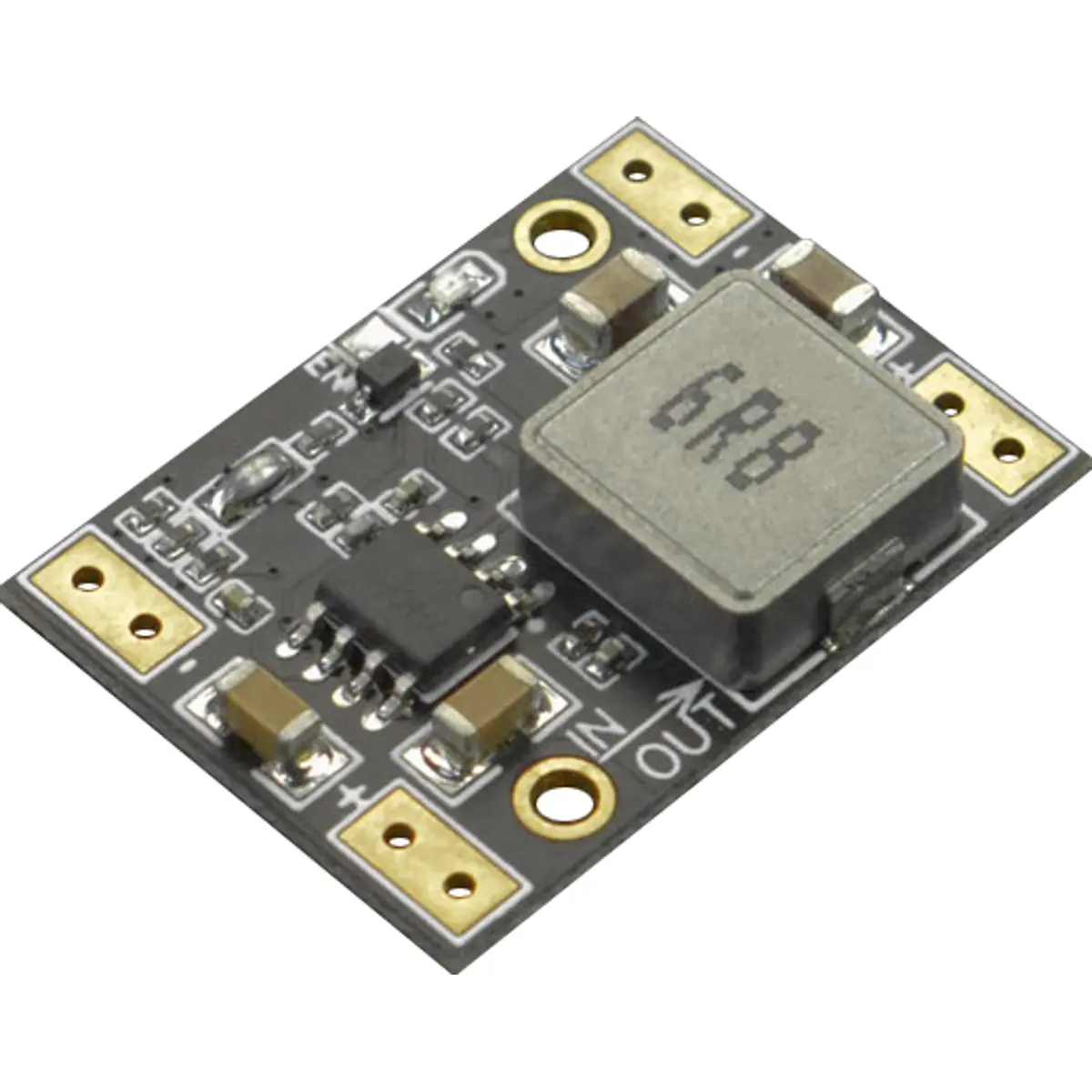

DFRobot DFR1015 - Conversor DC/DC Step-Down multi-saídas 7.5...30VDC -> 3,3V/5V/9V/12V (5A)

Conversor DC-DC de múltiplas saídas são essenciais numa infinidade de aplicações onde são necessárias diferentes tensões de saída DC.

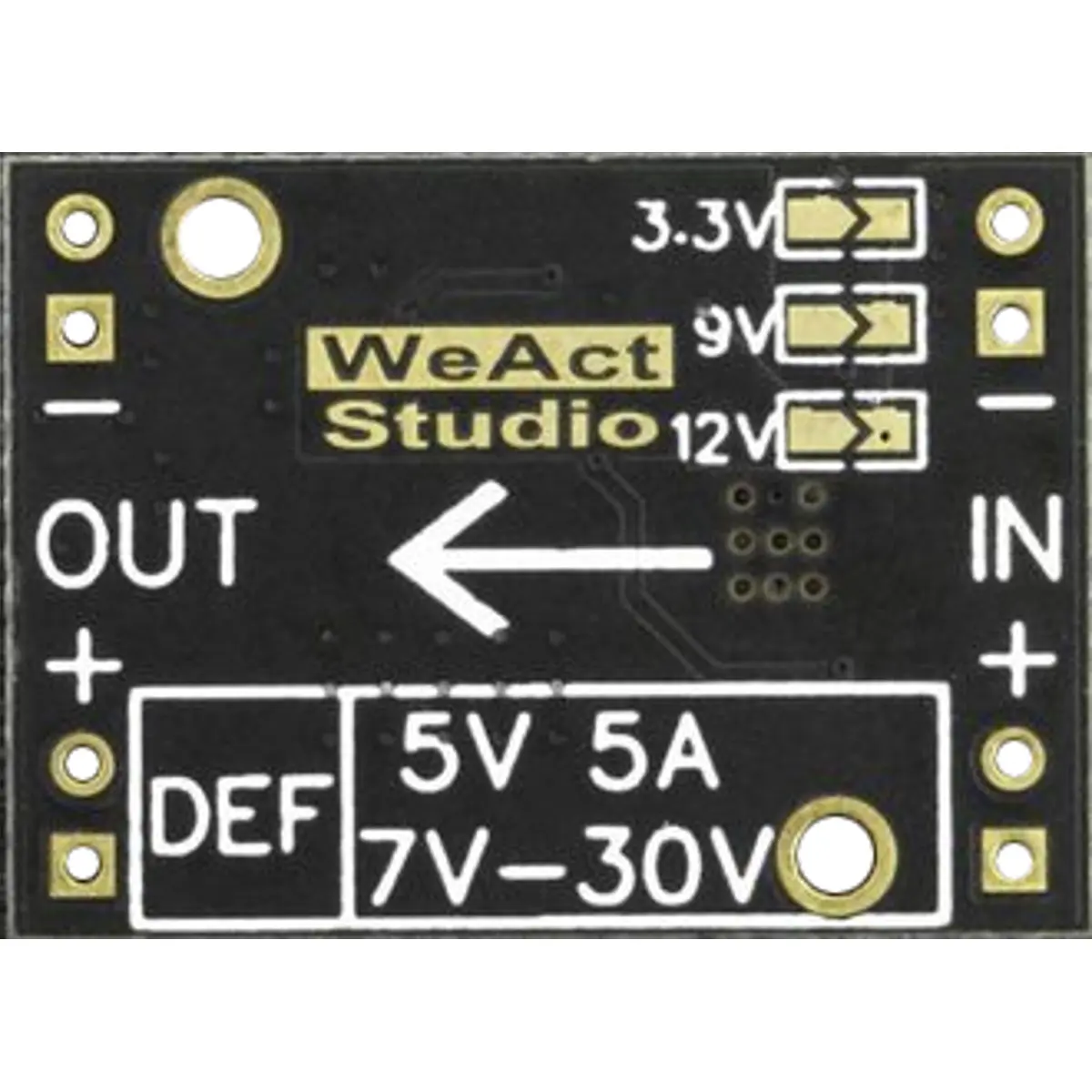

Este módulo de alimentação de tensão DC-DC converte a entrada de 7,5V~30V numa saída de 3,3V/5V/9V/12V (padrão para 5V), que pode ser selecionada por shunt nos pads correspondentes na parte traseira. Suporta corrente de carga de até 5A com dissipação de calor adequada e possui proteções de sobreaquecimento 70º e sobrecarga. Além disso, há um indicador LED integrado que mostra uma luz vermelha sólida quando tudo está a funcionar corretamente e se apaga quando o mecanismo de proteção é acionado e a tensão cai automaticamente para 0,1V.

O módulo de energia multivoltagem pode ser usado em sistemas de controle de energia para LEDs, robôs, drones, servos, motores de baixa potência etc..

ESPECIFICAÇÃO
- Tensão de entrada: 7.5V ~ 30V (recomenda-se abaixo dos 24V)
- Tensões de saída: 3.3V/5V/9V/12V (predefinido para 5V) - é necessário retirar o shunt dos 5V para aceder às restantes tensões
- forma de seleção da tensão: soldando o shunt correspondente
- Parâmetros de saída nominais (não usando dissipador de calor)
    · 3.3V / 0~3A
    · 5V / 0~3A
    · 9V / 0~2.5A
    · 12V / 0~3A
- Parâmetros máximos de saída (usando dissipador de calor)
    · 3.3V / 5A (16.5W)
    · 5V / 5A (25W)
    · 9V / 3.5A (31.5W)
    · 12V / 3.5A (42W)
- Baixa ondulação: 30mV
- Passo do furo de soldagem: 2,54 mm (pode soldar barra de pinos)
- Dimensão: 27x20mm (comprimento x largura)

NOTA: sendo este um conversor step-down, a tensão de entrada deverá ser sempre superior à tensão de saída do equipamento. Para um funcionamento correcto, a tensão de entrada deverá ser superior, pelo menos, 2VDC em relação à tensão de saída.
