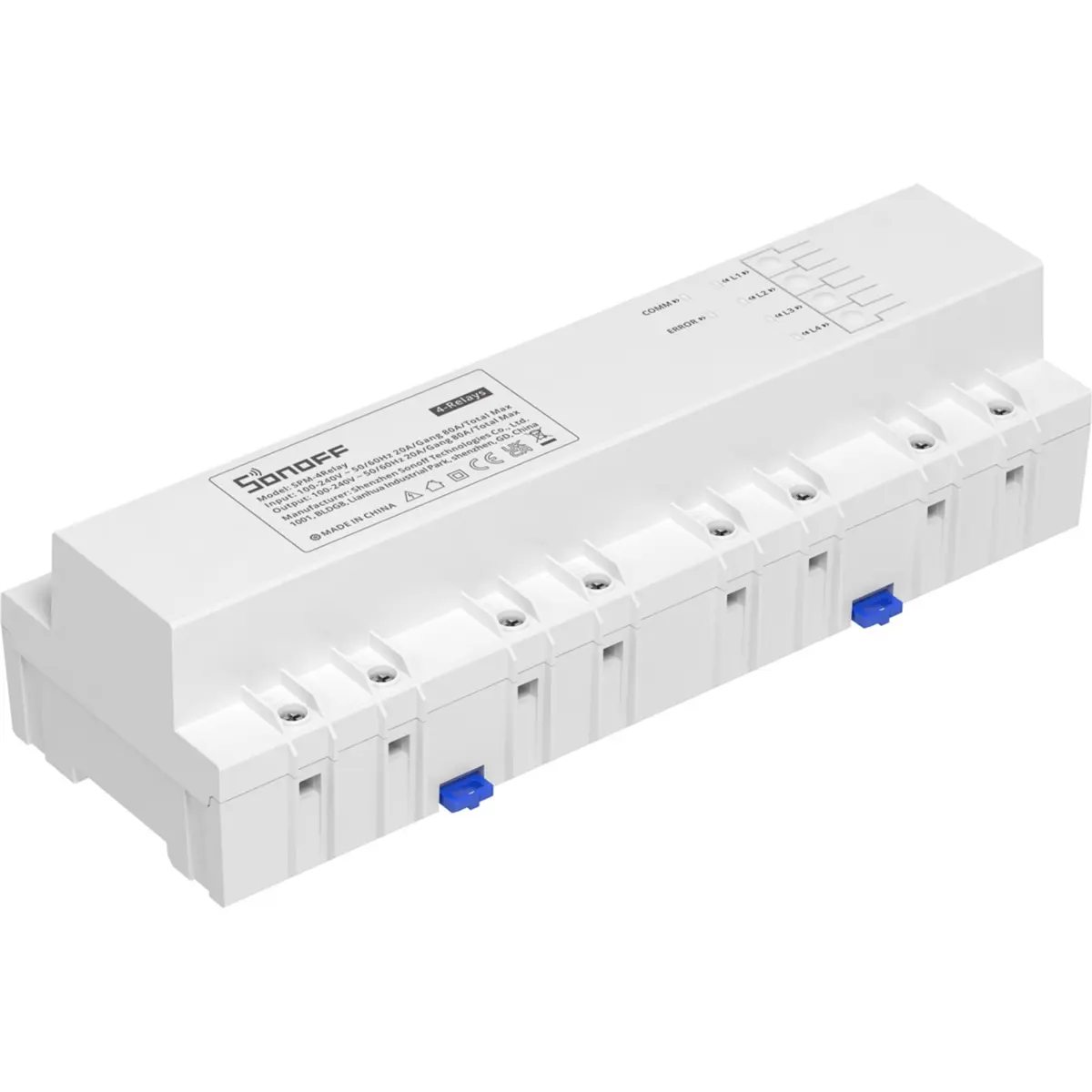

O SPM-4Relay é uma unidade secundária de um sistema de controlo e medição de consumo de energia elétrica. Ele funciona em conjunto com um SPM-Main e outras unidades secundárias (se forem necessárias). Cada uma destas unidades secundárias possui 4 relés independentes que suportam até 20A (cada relé).
Este controlador/medidor de energia, expansível, possui gestão inteligente com proteção contra sobrecarga (programável), monitorização de metadados e estatísticas de eletricidade. Através da App eWeLink, é possível monitorizar o consumo de energia de vários circuitos independentes, a partir de qualquer lugar, e também ligar/desligar os circuitos elétricos que desejar.
O SPM-Main comunica com a "nuvem" por meio de uma ligação Ethernet ou WiFi e liga-se às unidades secundarias por meio do protocolo RS-485, o que permite o controlo das unidades secundárias a longas distâncias de forma estável (usando um cabo de dois fios).
Um SPM-Main pode ser ligado a 32 SPM-4Relays e cada uma dessas unidades secundárias possui 4 canais isolados o que perfaz um total de 128 possíveis circuitos (de 20A cada), controláveis por apenas uma unidade SPM-Main.
O SPM-Main permite a introdução de um cartão micro SD (até 32GB), para armazenamento local de mais de 180 dias de dados de consumo energético.
ESPECIFICAÇÕES:
- Modelo: SPM-4Relay
- Alimentação: 100-240V 50/60HZ (canal 1)
- Input/Output: 100-240V 50/60HZ 20A/Canal (80A/Total Max)
- Sinal de controlo: RS-485
- comprimento máx. do cabo RS-485: 100m
- Temperatura de funcionamento: -10°0+40°C
- Material: PC VO
- Dimensões: 250x90x66.5mm

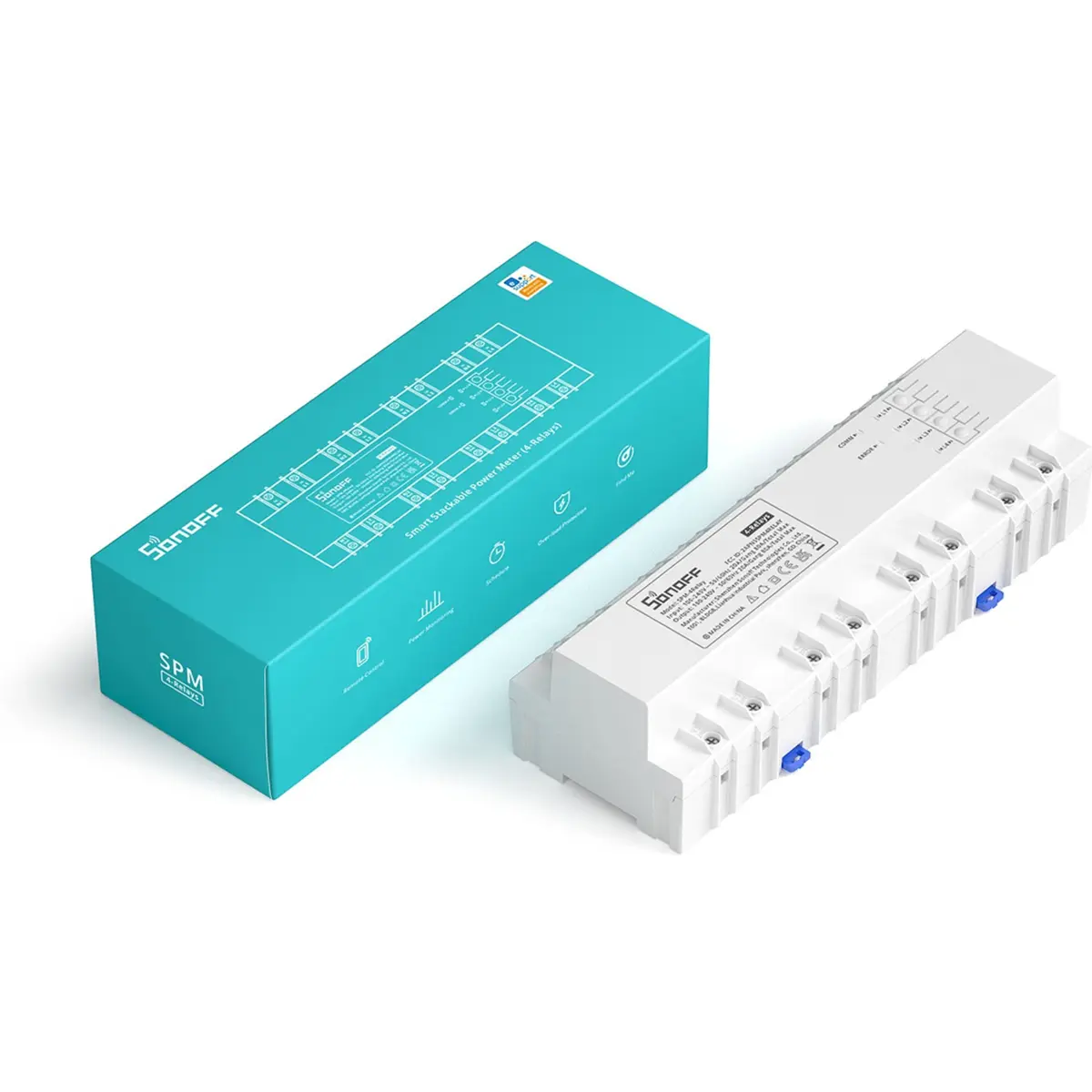

INCLUÍDO NA EMBALAGEM
- 1x unidade de 4 relés
- 1x cabo de comunicação de dados (RVVSP 50cm)
- 1x manual do utilizador
NOTAS:

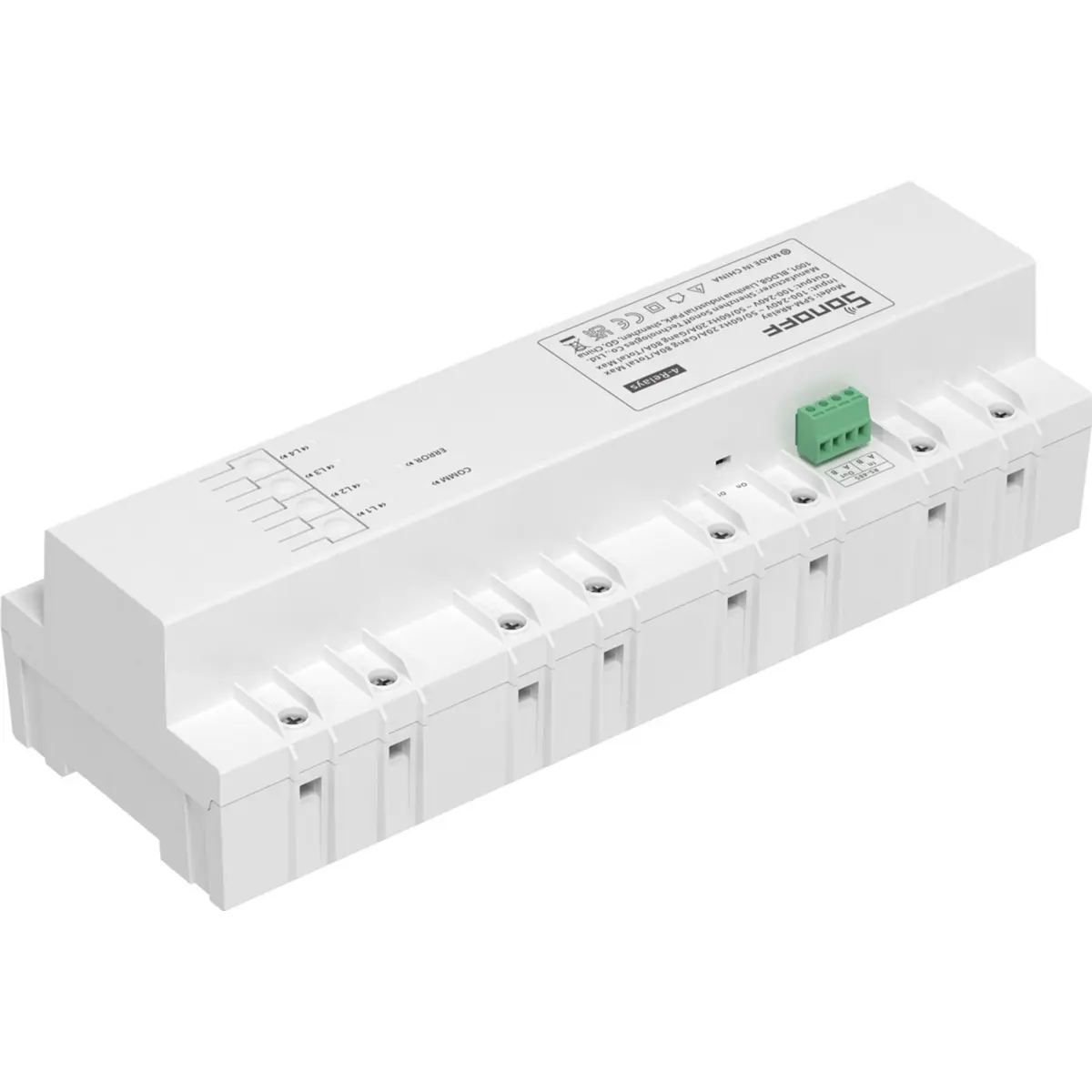

◾ Os SPM-4Relay possuem um pequeno interruptor (junto à ligação RS-485) que deve ser colocado na posição ON, apenas na unidade que ficar no final da cadeia de ligações em série RS-485 (para garantir uma comunicação estável).
◾ Para longas distâncias, o cabo de comunicação RS-485 deve ser blindado e uma das extremidades dessa blindagem deve estar ligada à terra.
