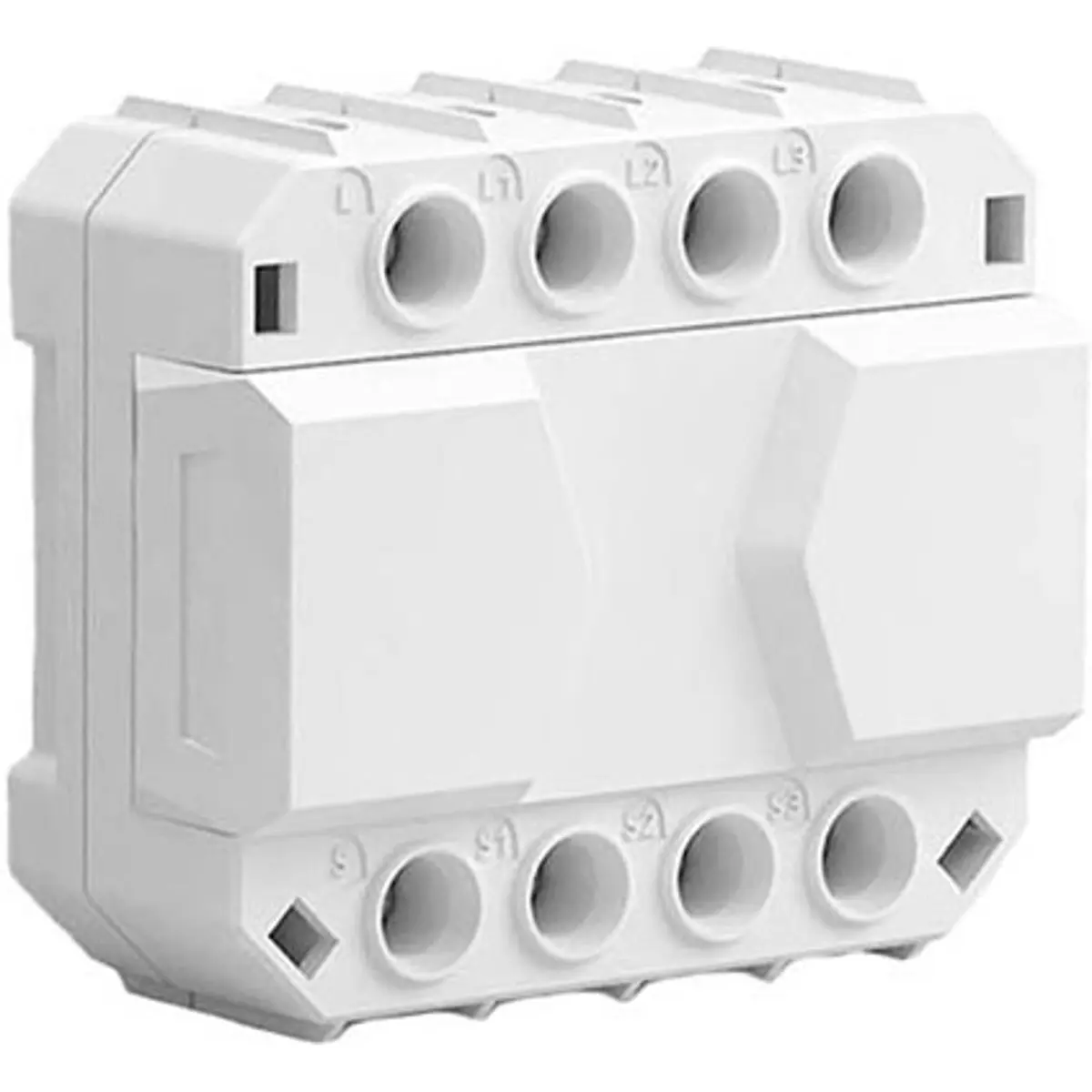

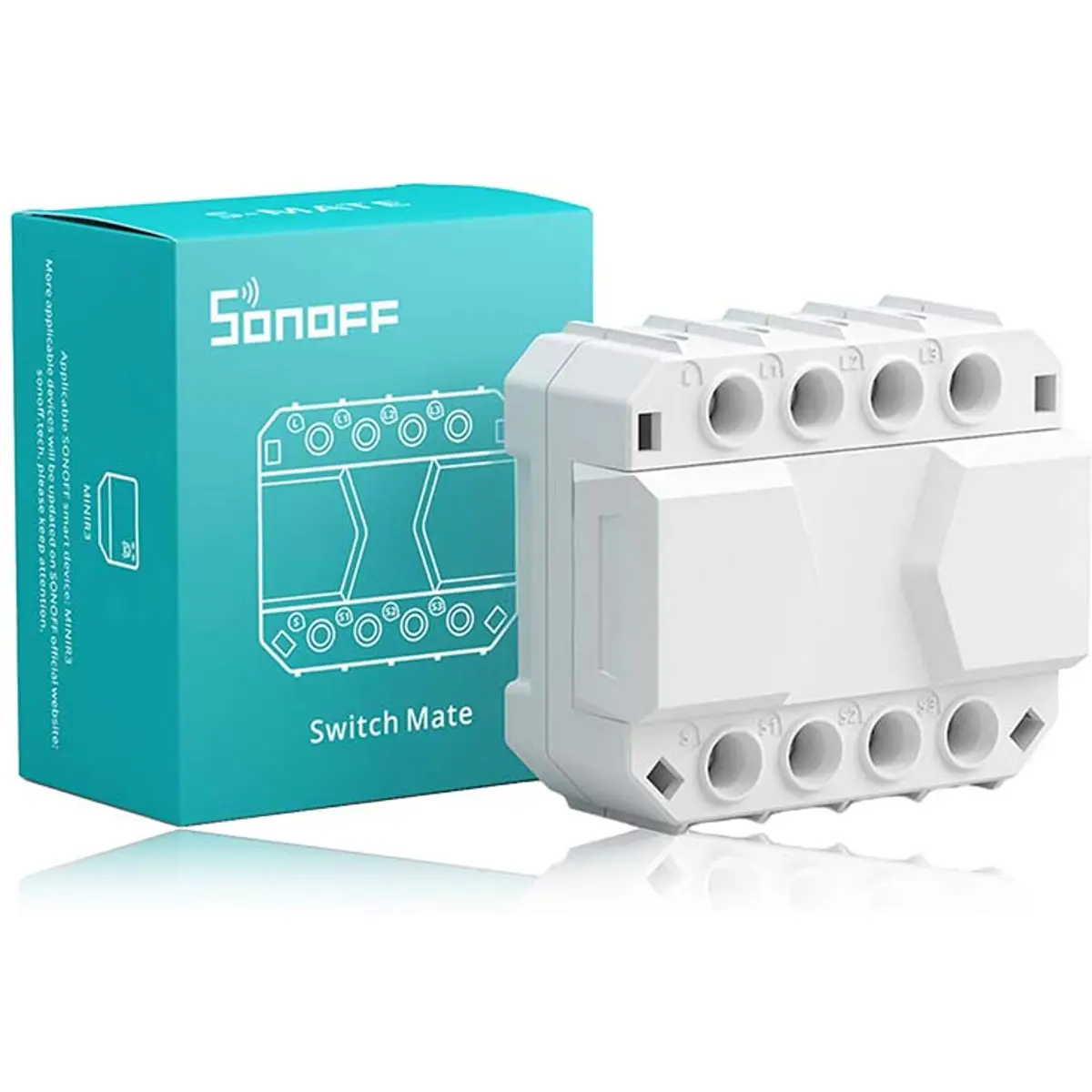

O S-MATE permite utilizar um interruptor de parede comum (basculante ou de pressão) de 1/2/3 botões, como um controlo remoto para cenas de automação doméstica. Após o emparelhamento com um dispositivo que tenha a funcionalidade eWeLink-Remote Gateway (como o R5 ou o MINI R3), poderá controlar localmente, esse ou outros dispositivos inteligentes, utilizando os interruptores normais, sem necessidade de ligação a uma rede WiFi.
Em combinação com um (ou mais) MINI R3, o S-MATE transforma um interruptor de parede normal num interruptor inteligente e não terá de se preocupar com possíveis alterações na decoração dos interruptores originais, como acontece com alguns interruptores inteligentes.
O S-MATE é alimentado por uma pilha, portanto não requer um fio neutro na caixa de montagem. Este pode ser utilizado apenas com as ligações ao interruptor, mas também possui ligações que fazem 'shunt' entre os fios que iam para o interruptor, eliminando a necessidade de alterar as ligações na caixa de derivação. (Nota: a utilização desse shunt só faz sentido se o S-Mate for utilizado em conjunto com um, ou mais, MINI R3.)
O S-MATE possui um DIP Switch que permite selecionar um de dois tipos de interruptor: normal e de pulso (de pressão ou momentâneo). Esse DIP Switch vem configurado de fábrica na posição da direita. Mude-o para a esquerda se pretender utilizar botões de pressão.
Depois de associado num dispositivo Gateway eWeLink-Remote (através da App eWeLink), o S-MATE poderá controlar, se necessidade de Wi-Fi, todos os dispositivos que possuem protocolo de comunicação eWeLink-Remote. Se o WiFi estiver a funcionar corretamente, também poderá controlar qualquer outro dispositivo inteligente da SONOFF.
ESPECIFICAÇÕES:
◾ Modelo: S-MATE
◾ Alimentação: 1 pilha botão 3V (CR2032)
◾ Material: PC VO
◾ Cor: Branco
◾ Corrente máx. no shunt: 16A (100-240V AC)
◾ Diâmetro dos fios: ø 1.5 a 3.0mm
◾ MCU: AK803
◾ Protocolo de comunicação: eWeLink-Remote (controlo RF exclusivo da Sonoff)
◾ Certificações: CE/FCC/RoHS
◾ Temperatura de funcionamento: de -10 a 40°C
◾ Dimensões: 51 x 44.5 x 24mm
▶ Datasheet (PDF)
▶ Manual (multilingue)
Exemplo de ligação de um S-Mate a 3 MINI R3:
No S-Mate, L, L1, L2 e L3 estão ligados entre si e o S-Mate não necessita da fase, ou seja, a ligação na imagem acima pode ser simplificada para:
