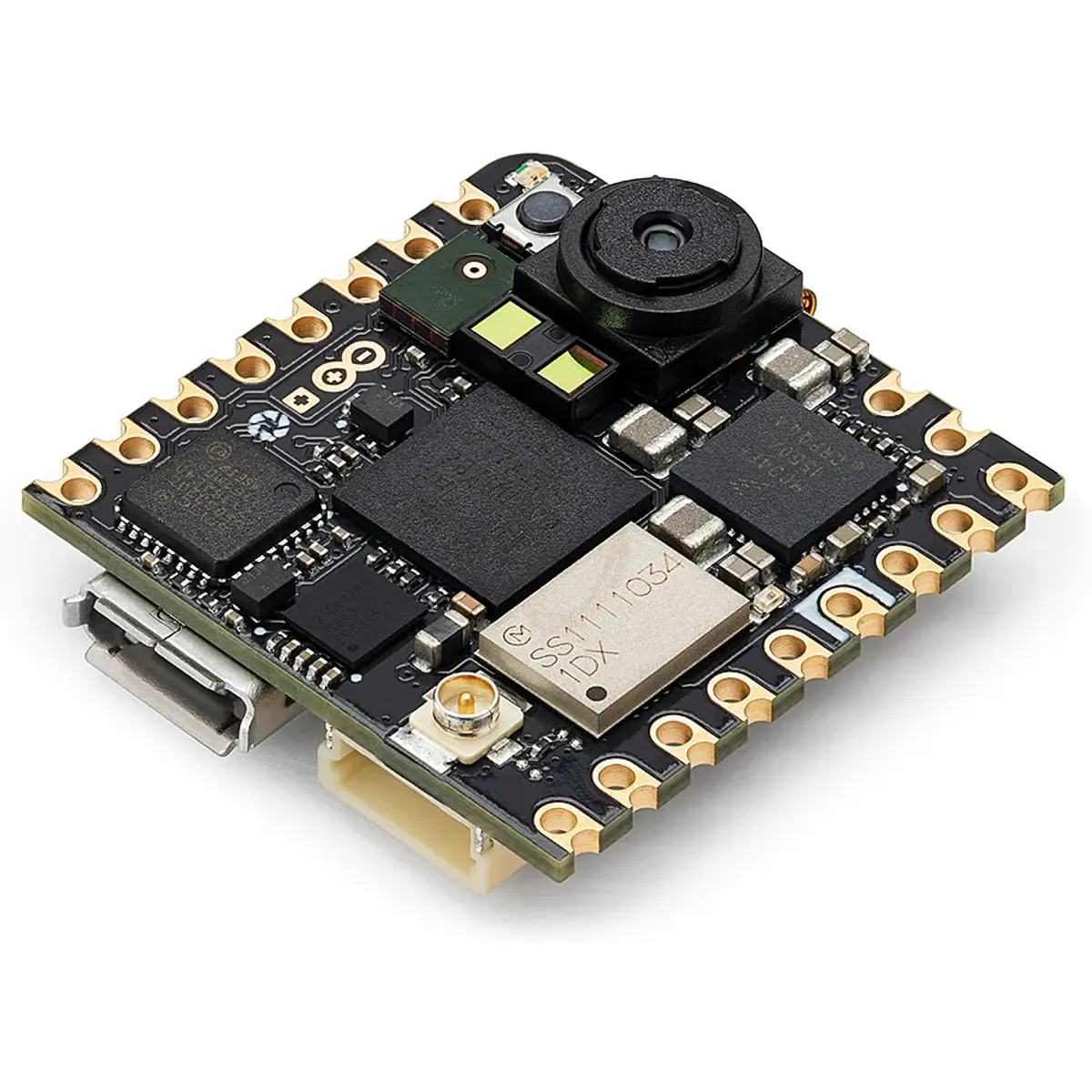

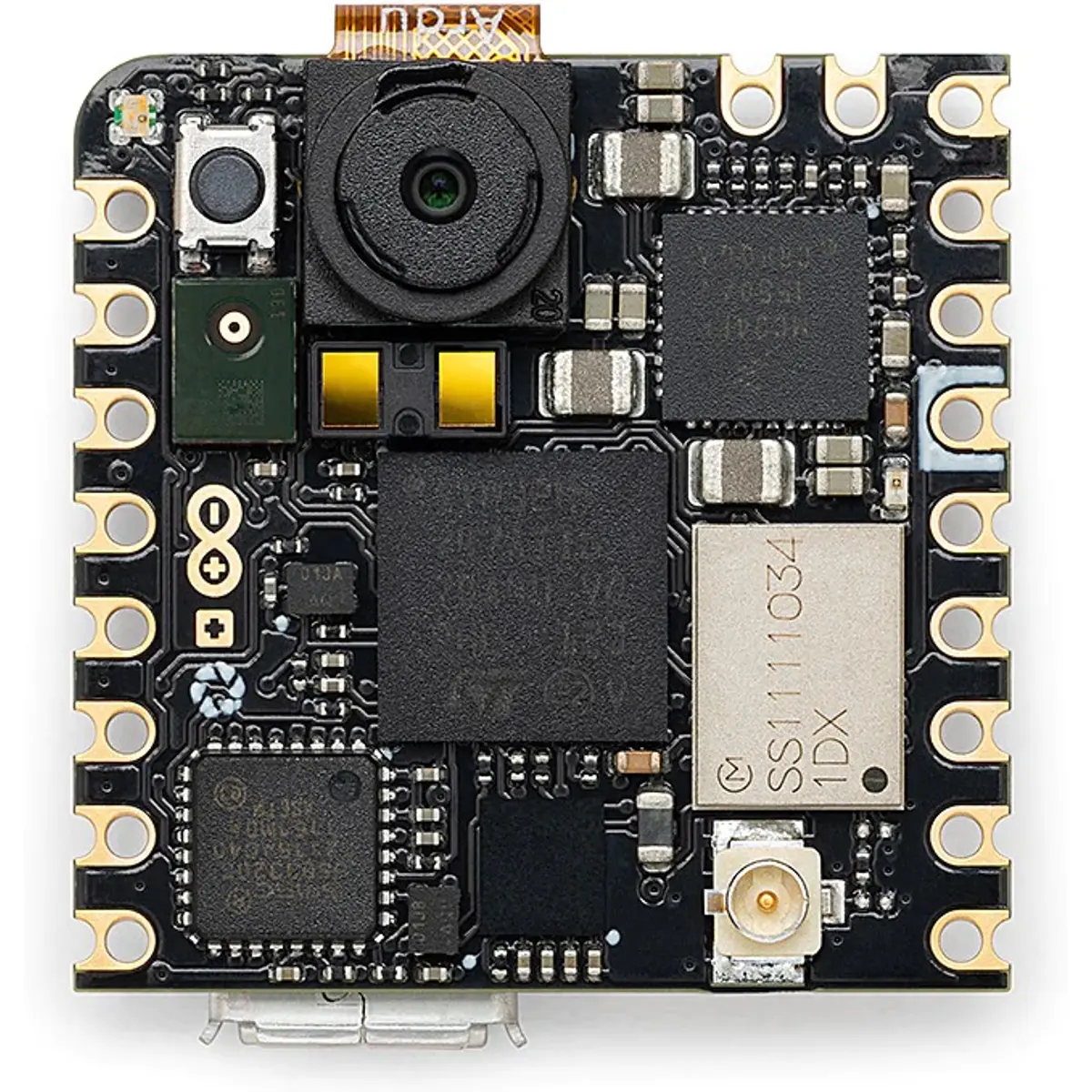

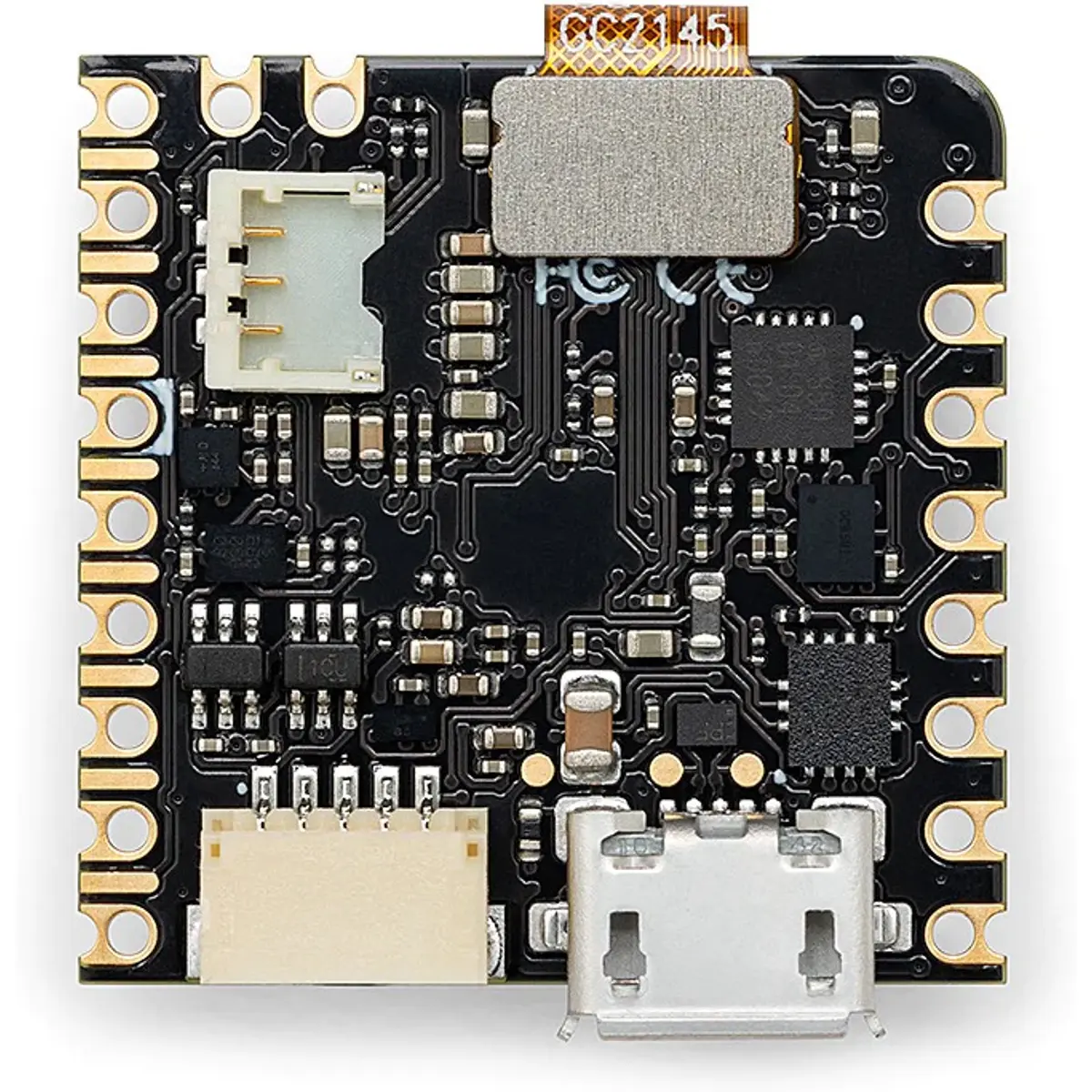

El Arduino® Nicla Vision es un potente microcontrolador equipado con una cámara de 2MP a color, con un formato diminuto, listo para realizar el análisis y el procesamiento de imágenes. Además de la cámara, también incorpora un micrófono integrado, un sensor de distancia, un sensor de movimiento inteligente de 6 ejes, conectividad WiFi, BLE y admite MicroPython.
Además de todo esto, el Nicla Vision también puede alimentarse con batería y dispone de un circuito de carga de la batería y de medición de la carga.
PRINCIPALES CARACTERÍSTICAS:
● Microcontrolador: El Nicla Vision cuenta con un STM32H747AII6, Dual ARM® Cortex® - core M7 hasta 480 MHz + core M4 hasta 240 MHz.
● Factor de forma Nicla: El Nicla Vision tiene el menor factor de forma (hasta ahora) de la familia Arduino (22.86 x 22.86 mm).
● IMU de 6 ejes LSM6DSOXTR: permite obtener datos giroscópicos 3D y aceleraciones 3D. También es posible realizar aprendizaje automático en la propia IMU, para la detección de gestos, descargando así la carga de computación del procesador principal.
● Cámara de 2MP: La placa utiliza la GC2145, una cámara a color de 2MP.
● Micrófono omnidireccional: El micrófono digital MEMS MP34DT06JTR es omnidireccional y funciona mediante un elemento sensor capacitivo con una alta relación señal/ruido.
● Sensor de distancia: del tipo ToF (Time Of Flight).
● Funcionamiento a batería: El Nicla Vision está preparado para funcionar con batería, con conector, circuito de carga y medición precisa de la carga de la batería Li-ion/LiPo (MAX17262REWL).
EJEMPLOS DE USO:
- Videoportero;
- Detección de personas y animales;
- Comprobación de las etiquetas de productos en una línea de producción;
- Análisis de vibraciones en máquinas industriales.
- Desbloquear puertas solo para personal autorizado y solo si se está usando el EPI correctamente;
- Detección de cultivos con sed y conexión automática del riego (solo cuando sea necesario).
- Interacción con sistemas usando únicamente gestos de manos;
ESPECIFICACIONES:
◾ Microcontrolador: STM32H747AII6 Dual Arm® Cortex® M7/M4 IC
- 1x núcleo Arm® Cortex® M7 hasta 480 MHz
- 1x núcleo Arm® Cortex® M4 hasta 240 MHz
◾ Sensores:
- Cámara a color de 2 MP (GC2145)
- IMU de 6 ejes (LSM6DSOX)
- Sensor de distancia/tiempo de vuelo (ToF) (VL53L1CBV0FY/1)
- Micrófono omnidireccional (MP34DT05)
◾ I/O:
- 1 bus I2C (con conector ESLOV)
- conectores de pines JTAG
- Alimentación y GPIO
- 1 puerto serie
- 1x SPI
- 2x ADC
- Tensión de E/S programable de 1.8-3.3V
- 1 LED RGB (I2C)
◾ Alimentación:
- Micro USB
- Pin Header VIN (5V)
- Conector para batería Li-ion/Li-Po de 3.7V
◾ USB: micro-USB (USB-B) de alta velocidad (480Mbps) con debug
◾ Memoria:
- 2 MB Flash
- 1 MB RAM
- 16 MB QSPI Flash para almacenamiento
◾ Seguridad: Chip de cifrado NXP SE050C2
◾ Conectividad:
- Wi-Fi 11b/g/n
- Bluetooth® Low Energy 4.2
◾ Temperatura de funcionamiento: -20°C a +70°C
◾ Dimensiones: 22,86 mm x 22,86 mm
▶ Información adicional (en el sitio de Arduino)
▶ Datasheet (PDF)
Ejemplo de conexión de una batería:
