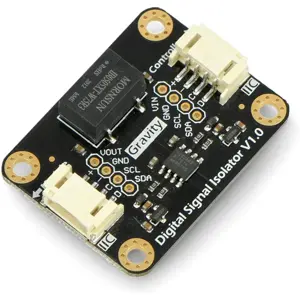

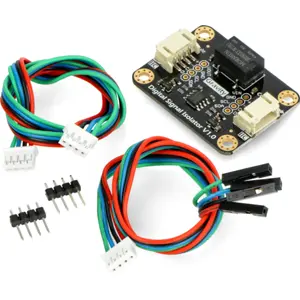

Este aislador de señal digital es eficiente en la prevención de la interferencia eléctrica entre sensores, en especial los de monitorización de la calidad del agua. Este módulo, además de aislar la señal digital I2C, también dispone de un convertidor DC-DC de 5V, aislado galvánicamente, capaz de alimentar la mayoría de los sensores digitales de DFRobot (hasta 150mA.). De este modo no necesita utilizar una fuente de alimentación separada e aislada de los otros circuitos.
En muchos casos, el aislamiento eléctrico es necesario para garantizar el funcionamiento correcto de los sensores. Por ejemplo, los sensores de pH y los sensores de conductividad de líquidos, cuando se colocan en el mismo recipiente y se conectan a la misma fuente de alimentación, interfieren entre sí y no miden correctamente. Para garantizar un funcionamiento estable y fiable de estos sensores, es necesario aislar la señal y la alimentación.
Este producto está diseñado específicamente para sensores o módulos con conector DFRobot Gravity I2C, plug and play, sin soldadura. Conéctelo, de forma simple y cómoda, a su circuito y obtenga de inmediato un aislamiento eléctrico entre circuitos. Además, no necesitará realizar cambios en el software de las aplicaciones ya existentes.
ESPECIFICACIONES:
◾ Tensión de alimentación: 5V
◾ Protocolo de interfaz: I2C
◾ Nivel de señal de la interfaz: Alto 3.3V, Bajo 0V
◾ Terminal 'Controller':
- Tensión de alimentación: 5.0 ± 0.15V
- Corriente sin carga: 15mA
- Potencia de salida: 0.75W
◾ Terminal 'Module':
- Tensión de salida: 5.0 ± 0.15V
- Corriente de salida: 150mA (MAX)
◾ Tipo de conectores: Gravity PH2.0-3P
◾ Dimensiones: 42 * 32 mm
NOTAS:
● Preste atención a la corriente de funcionamiento de su sensor o módulo; la corriente máxima de salida del lado del módulo es 150mA.
● Todos los pines del lado del Módulo están aislados de todos los pines del lado del Controlador. No los conecte entre sí.
● Es normal que este aislador se caliente significativamente durante el funcionamiento.
▶ Información adicional (en el sitio web de DFRobot)

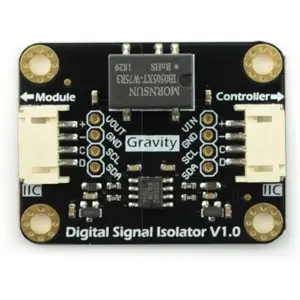

| NO. | PIN | DESCRIPCIÓN |
|---|
| 1 | + | Alimentación (5 V) |
| 2 | - | Ground del microcontrolador |
| 3 | C | Línea de reloj del I2C |
| 4 | D | Línea de datos del I2C |
| 5 | + | Salida de 5 V aislada |
| 6 | - | Ground aislado |
| 7 | C | Línea de reloj aislada del I2C |
| 8 | D | Línea de datos aislada del I2C |
