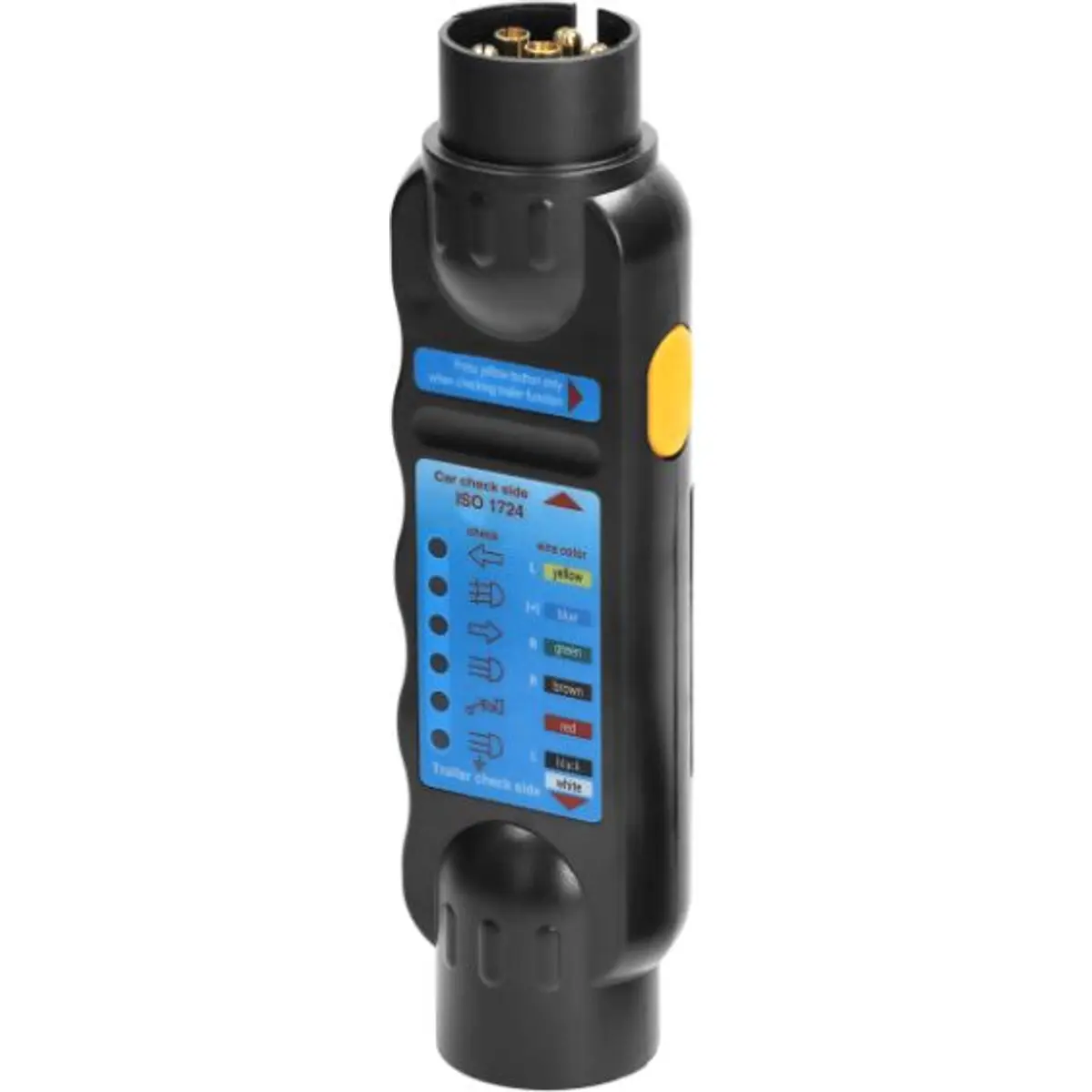

O testador de tomadas sem fios facilita a identificação de problemas com luzes de reboque inadequadas ou com mau funcionamento. Construído de plástico ABS durável, apresenta indicadores LED de fácil leitura. O testador efectua um teste de cablagem e um teste de lâmpada.
Parâmetros do produto:
- Medição de fichas e tomadas de 7 pólos, localização de falhas.
- Medição de tomadas de 13 pólos utilizando um adaptador
- O testador não pode ser utilizado em tomadas de equipamentos de reboque com unidade de controlo própria (CANBUS).
Parâmetros técnicos:
- Tensão de bordo do veículo: 12V
- 6 × LEDs para indicar a funcionalidade ou avaria do circuito

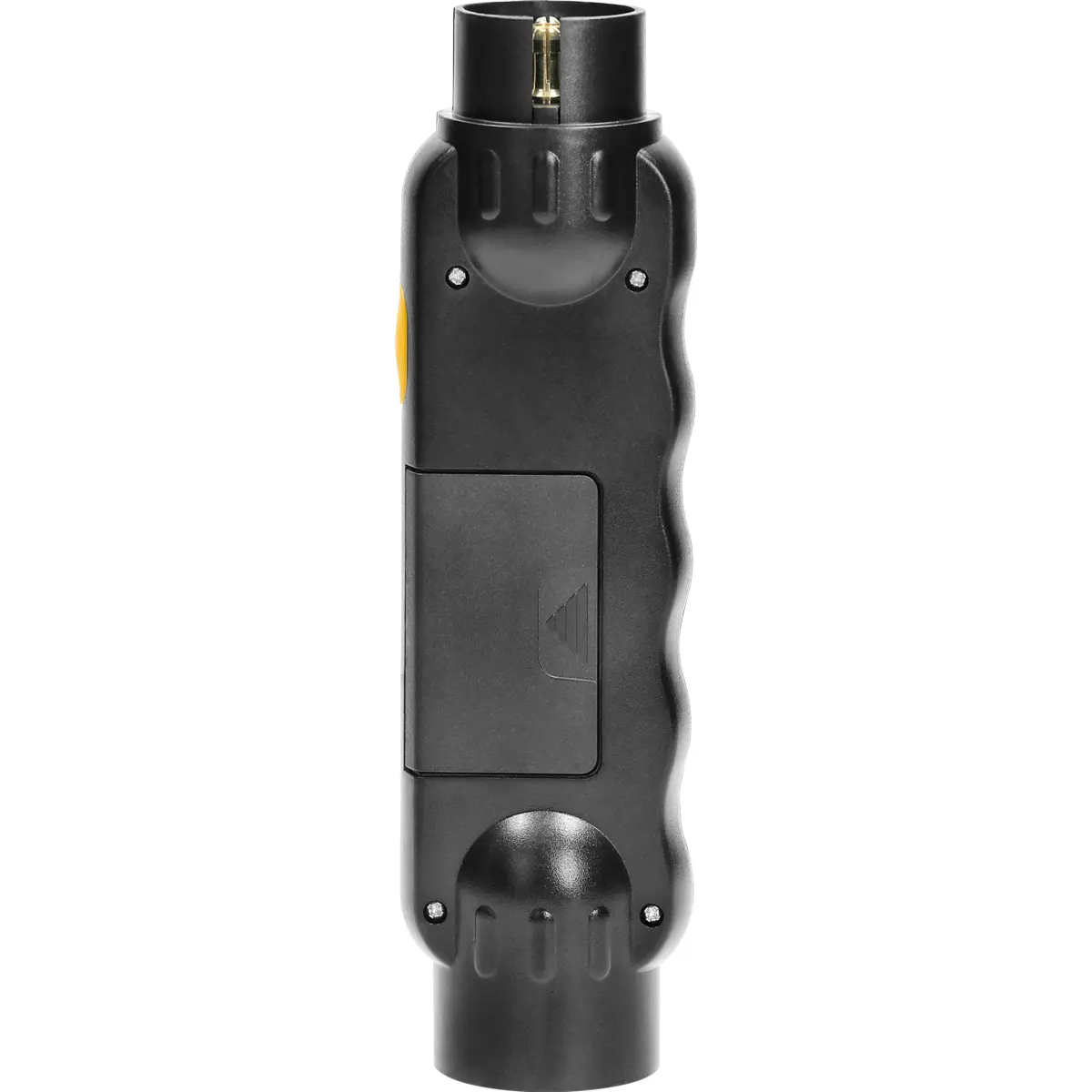

- Alimentação: Bateria 9V 6F22 (não incluída)
- Homologação: CE de acordo com a ISO1724

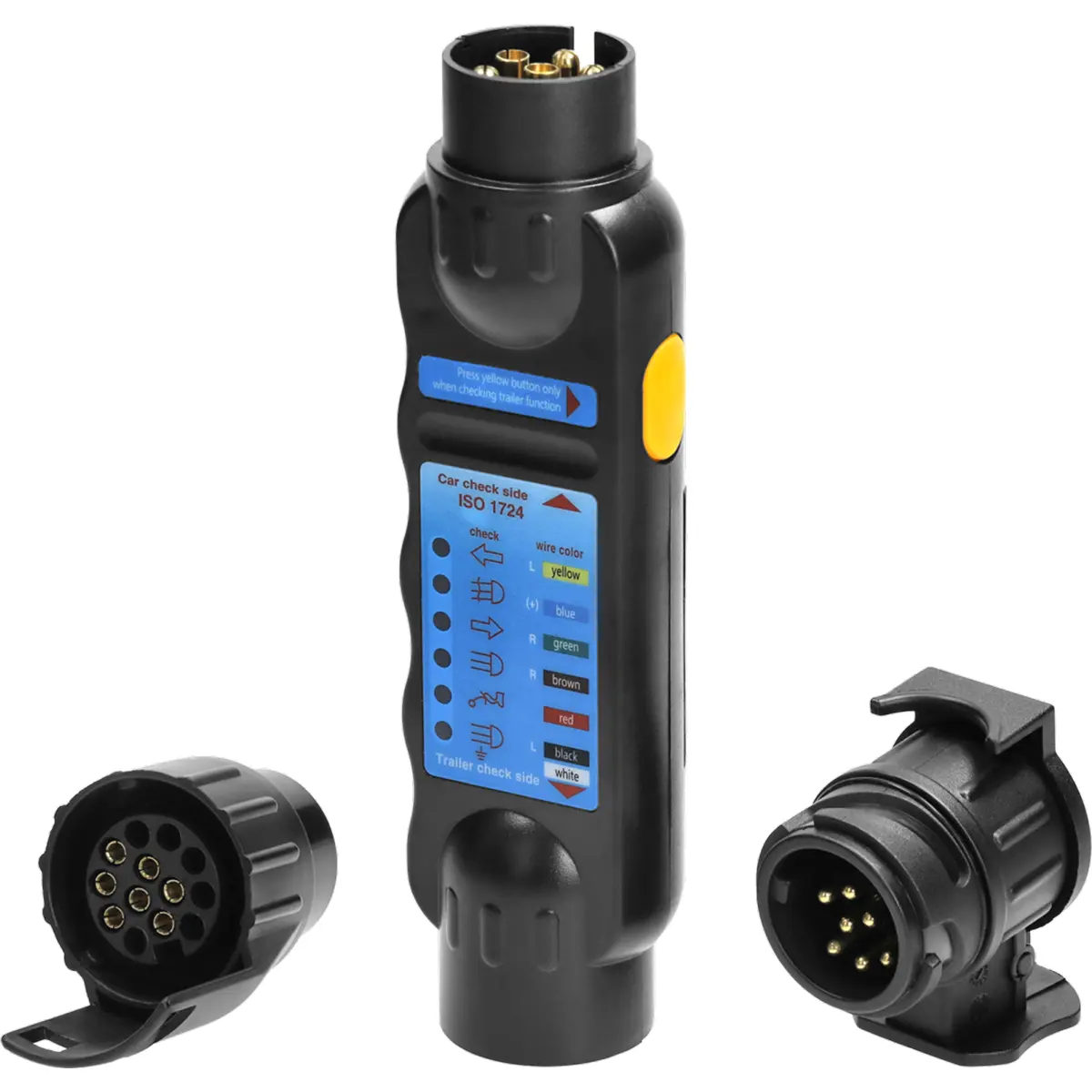

O conjunto inclui:
- Testador de tomada de reboque de 7 pinos
- 2 adaptadores (13/7 e 7/13)
Manual PDF
Procedimento de medição da iluminação do reboque:
1. Insira a ficha de luz do reboque no testador e pressione o botão amarelo na lateral do aparelho.
2. Se tudo estiver correto, todos os LEDs acenderão. Cada LED indica a função de um circuito elétrico.
3. Se algum dos LEDs estiver apagado, pode haver uma conexão defeituosa, um fio partido ou uma lâmpada avariada.
4. Se nenhum dos LEDs acender, o fio -12V (terra) provavelmente está partido ou a bateria do dispositivo está descarregada.
Para medir a tomada do reboque:
1. Ligue as luzes do carro e os piscas.
2. Conecte o testador à tomada de reboque do carro e pressione o botão amarelo na lateral do aparelho.
3. Os LEDs indicam quais luzes estão acesas e são corretamente transmitidas para a tomada do equipamento de reboque.
4. Se nenhum LED estiver aceso, o fio -12V (terra) provavelmente está partido ou as luzes do veículo não estão acesas.
Aviso:Não conecte o testador à tomada do dispositivo de reboque e ao reboque ao mesmo tempo, a medição deve ser realizada separadamente!
