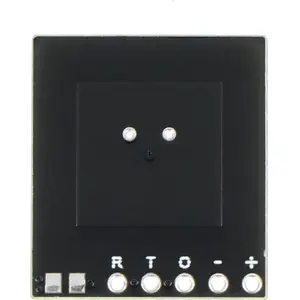

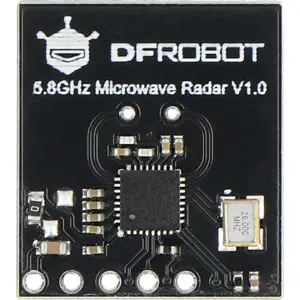

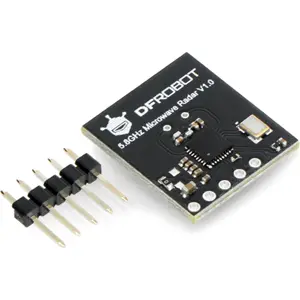

Módulo con sensor de microondas, para Arduino, que transmite una onda electromagnética con una frecuencia de 5.8 GHz. Puede detectar la diferencia entre la onda transmitida y la onda reflejada para determinar si algún objeto se está moviendo en el área de detección.
Se caracteriza por una alta fiabilidad, una elevada sensibilidad y resistencia a las interferencias. Se utiliza ampliamente en proyectos como iluminación inteligente, protección de propiedades, monitorización de personas, monitorización del tráfico, electrodomésticos y muchos otros.
Este sensor es muy sensible; con él, podrá incluso detectar micro-movimientos, como la respiración de una persona o el movimiento de los dedos hasta 4m de distancia, o movimientos de manos hasta 7m de distancia, o también distinguir movimientos de personas hasta 11m de distancia.
PRECAUCIONES
● Evite dejar el sensor apuntado directamente a un aire acondicionado, cortina, ventilador u otro dispositivo con partes móviles, ya que la oscilación y el movimiento de estos objetos pueden distorsionar las mediciones y detectar erróneamente el movimiento.
● Tenga en cuenta que, dependiendo del lugar y de los materiales circundantes, pueden aparecer interferencias en las mediciones, debidas a reflexiones múltiples.
● La configuración adecuada de parámetros como la distancia máxima de detección, la sensibilidad y el tiempo de retardo puede reducir, o incluso eliminar, las interferencias de algunos objetos de la zona de observación.
● Al instalar varios módulos al mismo tiempo, recuerde mantener una distancia mínima de 1.5 m entre ellos y colocarlos en paralelo entre sí.
ESPECIFICACIONES:
- Tipo: radar de microondas
- Tensión de funcionamiento: de 4.5 a 5.5 V
- Consumo de corriente: 22 mA
- Distancia máxima de detección: 11m
- Ángulo de detección: 120x120°
- Potencia de transmisión equivalente: 3 a 5 dBm
- Modo de modulación: FMCW, CW
- Frecuencia de trabajo: 5.8 GHz
- Velocidad de transmisión de datos: 115200 bauds
- Temperatura de funcionamiento: -40~85℃
- Dimensiones del módulo: 20 x 18 mm
▶ Información adicional (en el sitio de DFRobot)
Ejemplos de instalación en una pared:
Área A: detecta micro-movimientos y estados estacionarios como quedarse quieto, dormir, sentarse en silencio, etc.
Área B: detecta pequeños movimientos (girar la cabeza hacia un lado, agitar las manos, levantar las manos, movimiento ligero del cuerpo, pasar páginas de un libro, inclinarse ligeramente hacia la izquierda, hacia la derecha, hacia delante o hacia atrás, etc.)
Área C: detecta movimientos deportivos (caminar, trotar, correr, correr en círculos, saltar alto, etc.)
Ejemplo de conexión a un shield para Arduino:
