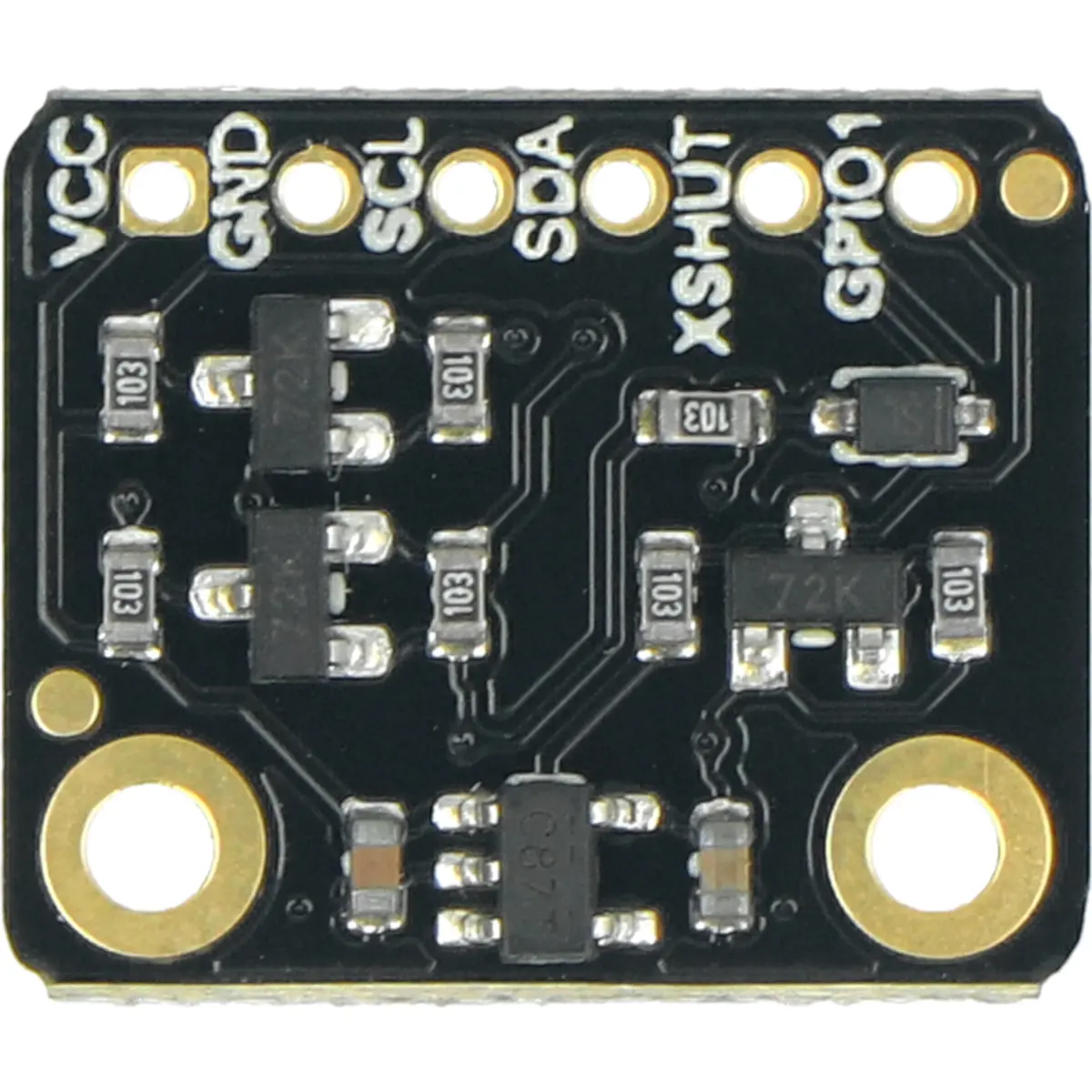

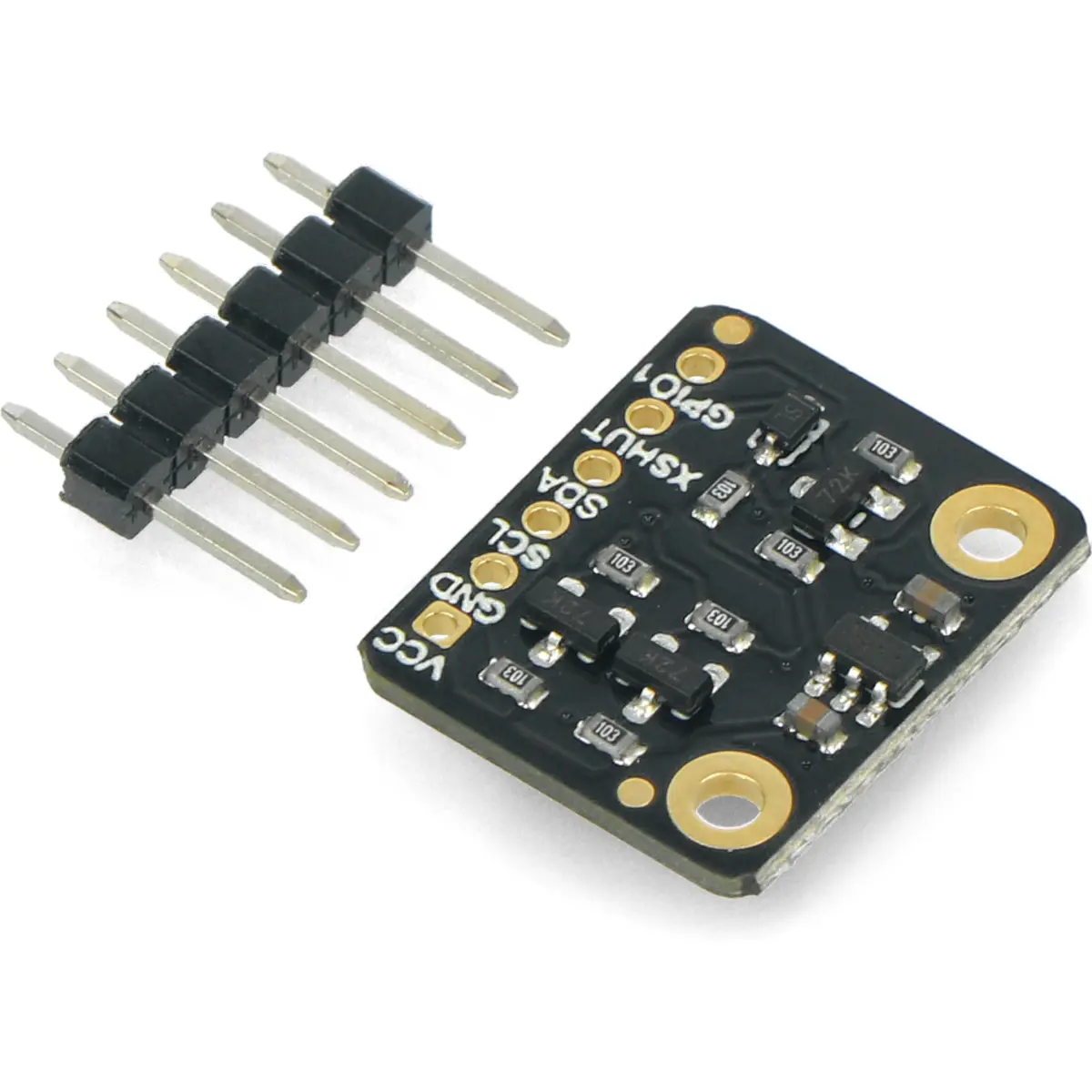

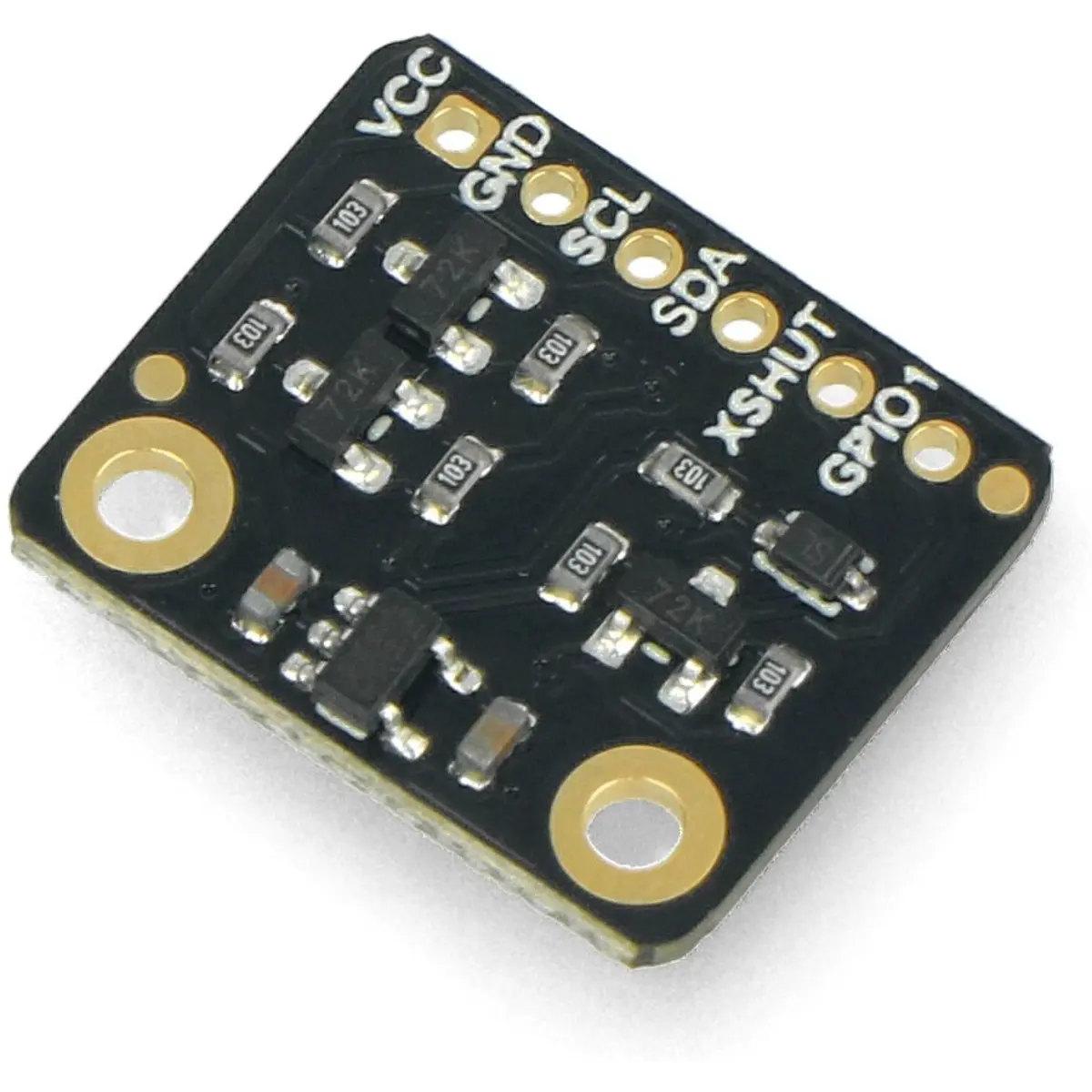

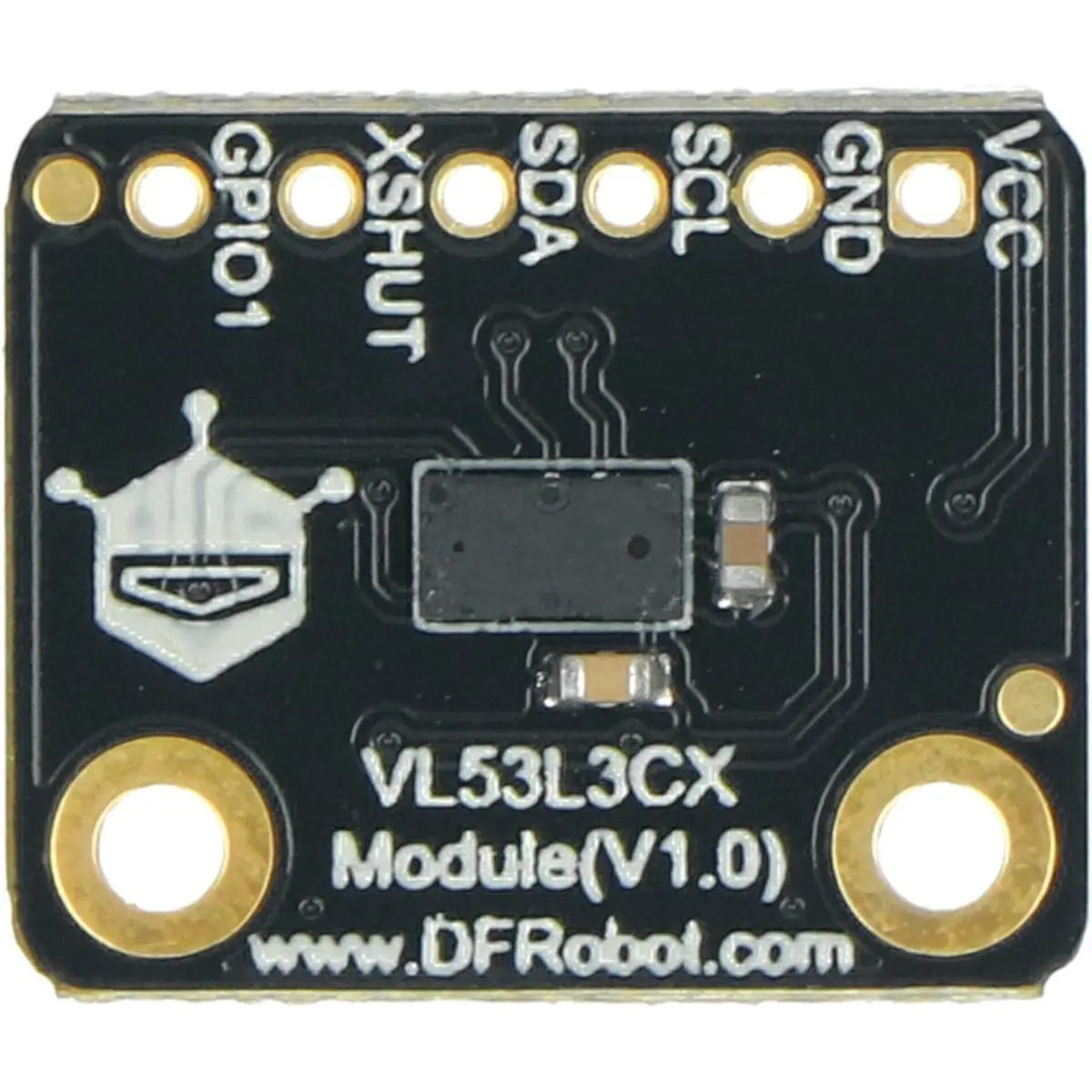

O VL53L3CX é o mais recente produto Time-of-Flight (ToF) da STMicroelectronics e incorpora a tecnologia FlightSense de terceira geração da ST. Com a precisão de detecção aprimorada, o sensor possui uma faixa de detecção de 25 ~ 3000 mm, correção automática de manchas e imunidade a interferência de vidro. Com algoritmos especiais e construção de módulo engenhosa, o VL53L3CX também é capaz de detectar diferentes objetos dentro do campo de visão (FoV) com compreensão de profundidade.
CARACTERÍSTICAS
◾ Medição de distância de alta precisão
◾ Longa distância e precisão variando até 300 cm
◾ FoV completo típico 25°
◾ Variação de distância de vários alvos
◾ Imune a crosstalk de vidro
◾ Função de compensação de manchas
ESPECIFICAÇÃO
◾ Alimentação: 3.3 ~ 5V
◾ Corrente de funcionamento: ＜20mA
◾ Distância de detecção: 25-3000mm
◾ Emissor: laser invisível de 940nm (VCSEL)
◾ FOV: 25°
◾ Endereço I2C: 0x29
◾ Temperatura de funcionamento: -20 ~ 85 ℃
◾ Dimensão: 18x15mm
Nota 1: O produto só foi verificado em M0 e ESP32 devido ao grande tamanho dos seus arquivos de algoritmos.
Nota 2: A medição de distância de vários alvos só pode ser acionada sob certas condições. Consulte o site oficial da ST para mais detalhes.
Nota3: A faixa de detecção de 25mm-3000mm vem da folha de dados da STMicroelectronics Rev 2. A distância de detecção real varia com o ambiente. Para obter informações sobre o ambiente de medição, consulte o documento AN5561 no final do Wiki.
▶ Informação adicional (no site da DFRobot)Exemplo de ligação a um micro-controlador:
