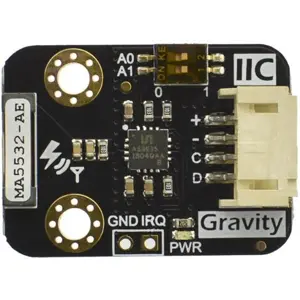

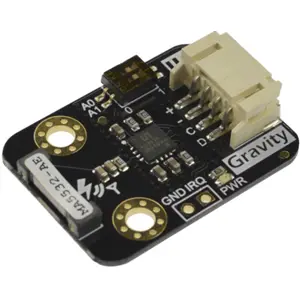

Este sensor de descargas eléctricas atmosféricas (rayos) utiliza no inovador IC AS3935 Franklin da AMS e uma antena dedicada Coilcraft MA5532-AE, para detetar a distância, intensidade e frequência de raios dentro de um raio de 40 km, tanto em ambientes internos quanto externos.
O algoritmo de rejeição de perturbador artificial, incorporado, pode efetivamente evitar a interferência elétrica gerada por vários eletrodomésticos.
Este dispositivo permite fornecer um aviso antecipado da proximidade de trovoadas, para que as pessoas possam tomar precauções. O sensor pode ser incorporado dentro de equipamentos sensíveis a raios e indicar automaticamente a esses dispositivos que mudem para a energia de backup, isolando-os da rede elétrica assim que um raio for detetado.
Além de permitir que os entusiastas do clima meçam dados de tempestades locais de forma simples e eficiente, ele também pode ser incorporado em vários dispositivos vestíveis inteligentes para alpinistas ao ar livre ou pessoas que trabalham em altura, graças ao seu tamanho compacto e ampla faixa de deteção.
No momento do relâmpago, o pino de interrupção do IRQ, gera um pulso. Isso pode ser usado para acionar o obturador de uma máquina fotográfica, ajudando os fotógrafos a capturar com precisão o momento emocionante do relâmpago.
A distância máxima estimada de um raio é de 40 km e a resolução de estimativa de distância é de 1 a 4 km (limitada pelo método e algoritmo de medição inerente).
CARACTERÍSTICAS
◾ Deteção de raios até uma distância de 40 km (dividida em 15 patamares);
◾ Deteção da intensidade do raio (valor sem significado físico);
◾ Usado tanto em ambientes internos quanto externos;
◾ Algoritmo de rejeição de perturbador artificial incorporado.
EXEMPLOS DE UTILIZAÇÃO:
◾ Estação meteorológica do consumidor (medição de tempestade);
◾ Dispositivos vestíveis (aviso antecipado de tempestade ao ar livre);
◾ Fotografia de relâmpagos.
ESPECIFICAÇÕES
◾ Tensão de entrada: 3.3V ~ 5.5V
◾ Alcance Máximo de deteção: 40 km
◾ Resolução de deteção de Distância: 1~4 km
◾ Resolução de deteção de intensidade: 21 bits
◾ Endereço I2C: 3 opções: 0x03, 0x02, 0x01
◾ Interface: Gravity I2C (nível lógico: 0-VCC)
◾ Dimensão: 30 * 22mm
▶ Información adicional (en el sitio de DFRobot)Ejemplo de conexión a un controlador compatible con Arduino:
Ejemplo de conexión a un Raspberry Pi 3B:
