DFRobot SEN0290 - Sensor de Raios/Relâmpagos (AS3935) compatível com Arduino

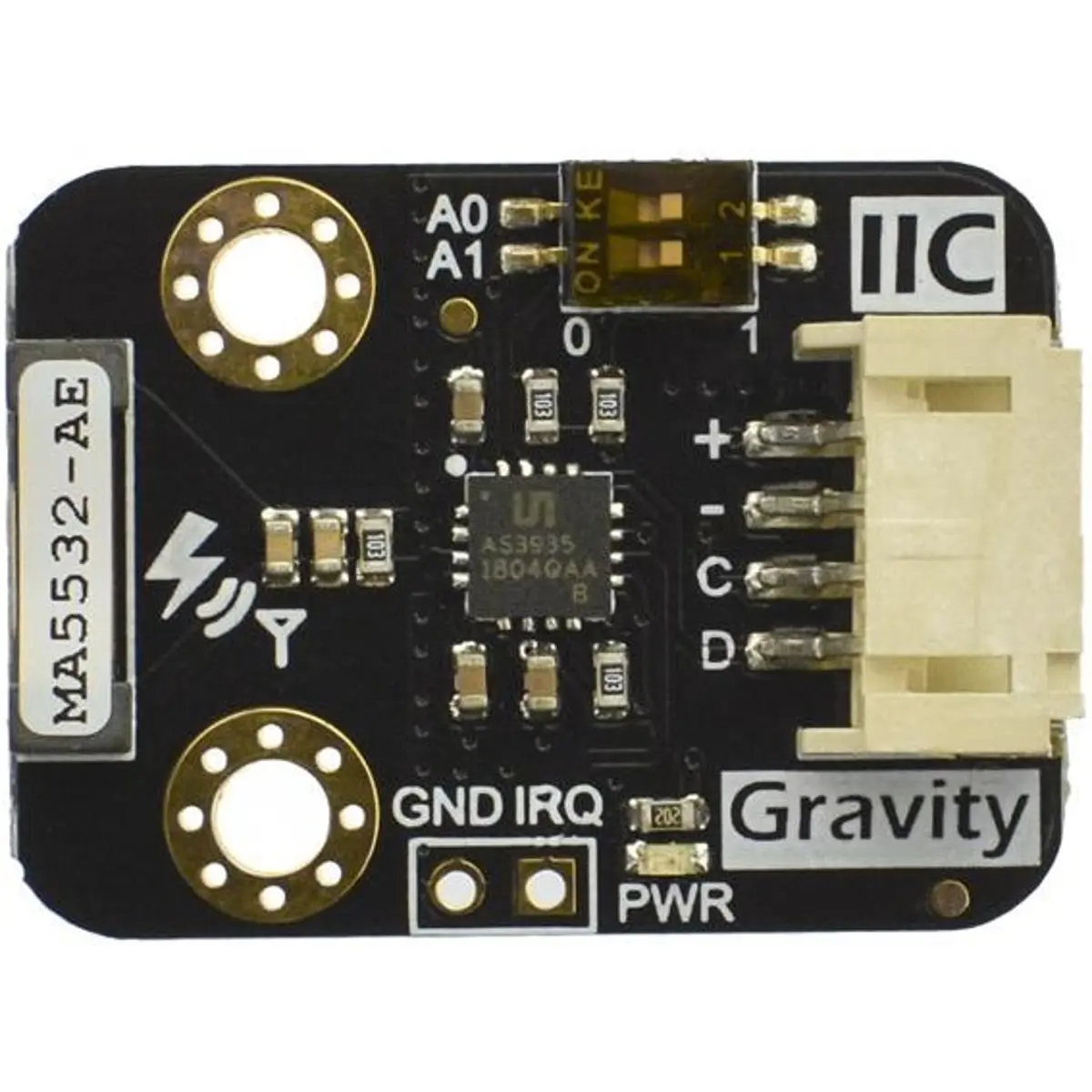

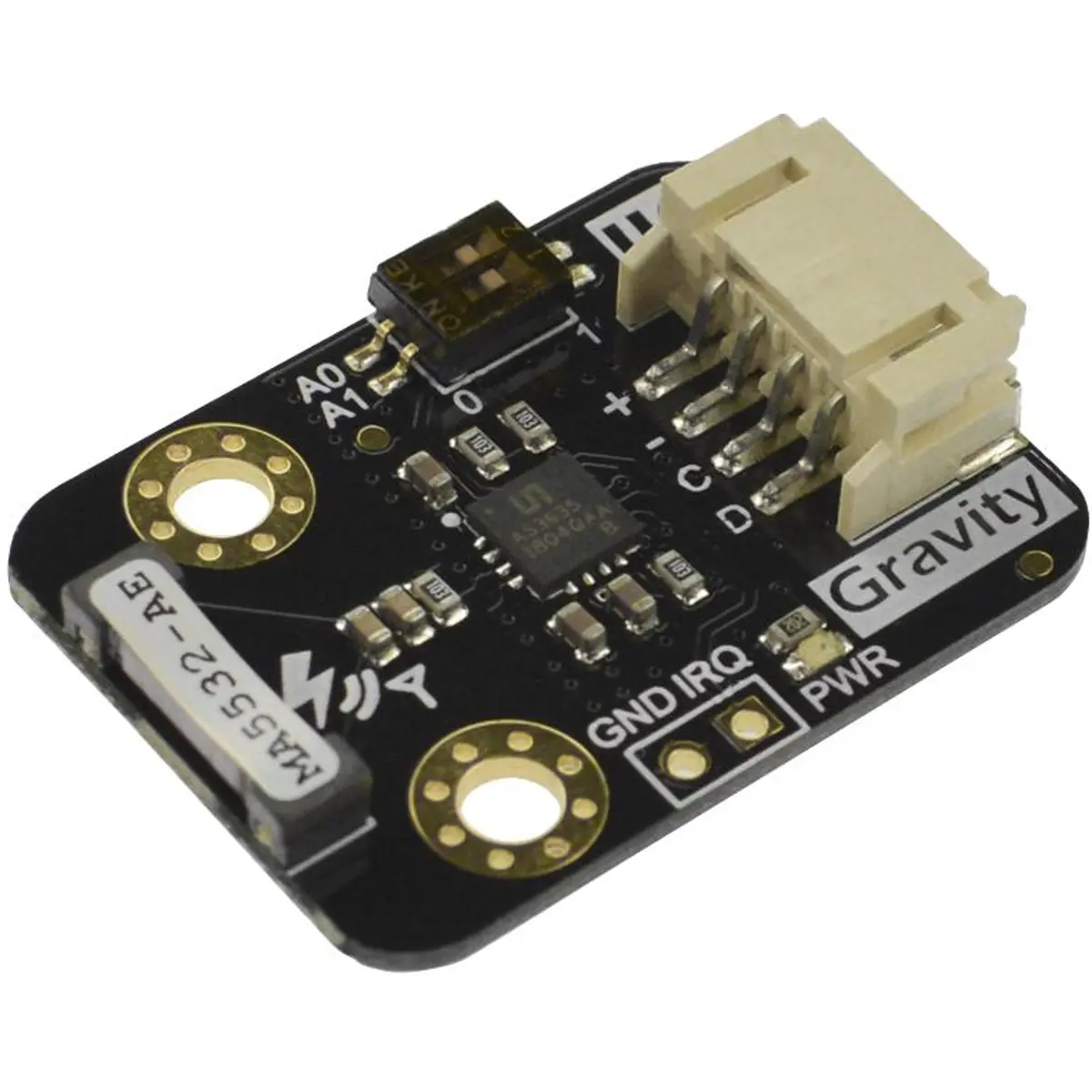

Este sensor de descargas elétricas atmosféricas (raios) utiliza no inovador IC AS3935 Franklin da AMS e uma antena dedicada Coilcraft MA5532-AE, para detetar a distância, intensidade e frequência de raios dentro de um raio de 40 km, tanto em ambientes internos quanto externos.

O algoritmo de rejeição de perturbador artificial, incorporado, pode efetivamente evitar a interferência elétrica gerada por vários eletrodomésticos.

Este dispositivo permite fornecer um aviso antecipado da proximidade de trovoadas, para que as pessoas possam tomar precauções. O sensor pode ser incorporado dentro de equipamentos sensíveis a raios e indicar automaticamente a esses dispositivos que mudem para a energia de backup, isolando-os da rede elétrica assim que um raio for detetado.

Além de permitir que os entusiastas do clima meçam dados de tempestades locais de forma simples e eficiente, ele também pode ser incorporado em vários dispositivos vestíveis inteligentes para alpinistas ao ar livre ou pessoas que trabalham em altura, graças ao seu tamanho compacto e ampla faixa de deteção.

No momento do relâmpago, o pino de interrupção do IRQ, gera um pulso. Isso pode ser usado para acionar o obturador de uma máquina fotográfica, ajudando os fotógrafos a capturar com precisão o momento emocionante do relâmpago.

A distância máxima estimada de um raio é de 40 km e a resolução de estimativa de distância é de 1 a 4 km (limitada pelo método e algoritmo de medição inerente).

CARACTERÍSTICAS
◾ Deteção de raios até uma distância de 40 km (dividida em 15 patamares);
◾ Deteção da intensidade do raio (valor sem significado físico);
◾ Usado tanto em ambientes internos quanto externos;
◾ Algoritmo de rejeição de perturbador artificial incorporado.

EXEMPLOS DE UTILIZAÇÃO:
◾ Estação meteorológica do consumidor (medição de tempestade);
◾ Dispositivos vestíveis (aviso antecipado de tempestade ao ar livre);
◾ Fotografia de relâmpagos.

ESPECIFICAÇÕES
◾ Tensão de entrada: 3.3V ~ 5.5V
◾ Alcance Máximo de deteção: 40 km
◾ Resolução de deteção de Distância: 1~4 km
◾ Resolução de deteção de intensidade: 21 bits
◾ Endereço I2C: 3 opções: 0x03, 0x02, 0x01
◾ Interface: Gravity I2C (nível lógico: 0-VCC)
◾ Dimensão: 30 * 22mm

▶ Informação adicional (no site da DFRobot)





Exemplo de ligação a um controlador compatível com Arduino:

Exemplo de ligação a um Raspberry Pi 3B:
