DFRobot SEN0244 - Sensor/medidor de TDS analógico para Arduino

Medidor de TDS (Total dissolved solids) analógico, compatível com Arduino.

O valor de TDS indica a quantidade de sólidos solúveis que estão dissolvidos num litro de água. Em geral, quanto maior o valor de TDS, mais sólidos solúveis são dissolvidos e menos limpa é a água. Portanto, o valor TDS pode ser usado como um indicador do nível de limpeza da água.

No entanto, em algumas aplicações, podem ser preferíveis valores de TDS elevados, como por exemplo em sistemas hidropónicos, onde valores de TDS mais altos indicam uma maior disponibilidade de nutrientes para as plantas aquáticas que estão a ser cultivadas.

Este sensor utiliza o método de inferência do TDS através da determinação da condutividade eléctrica. Ele suporta entrada de tensão ampla de 3.3 ~ 5.5 V e saída de tensão analógica de 0 ~ 2.3 V, o que o torna compatível com diversos micro-controladores.

A fonte de excitação é um sinal AC, que pode efetivamente impedir a polarização da sonda e prolongar a sua vida útil, enquanto isso, aumenta a estabilidade do sinal de saída.

A sonda TDS é à prova d'água e pode ser imersa em água por um longo tempo de medição.

CARACTERÍSTICAS:
◾ Entrada de tensão ampla: 3.3 ~ 5.5 V
◾ Saída com boa compatibilidade: sinal analógico de 0 ~ 2.3 V, compatível com controlador de 5 V ou 3.3 V;
◾ Fonte de excitação AC: impede efetivamente a polarização da sonda;
◾ Sonda à prova d'água;
◾ Fácil de usar: compatível com Arduino, conexão simples, plug-and-play sem solda.

ESPECIFICAÇÃO

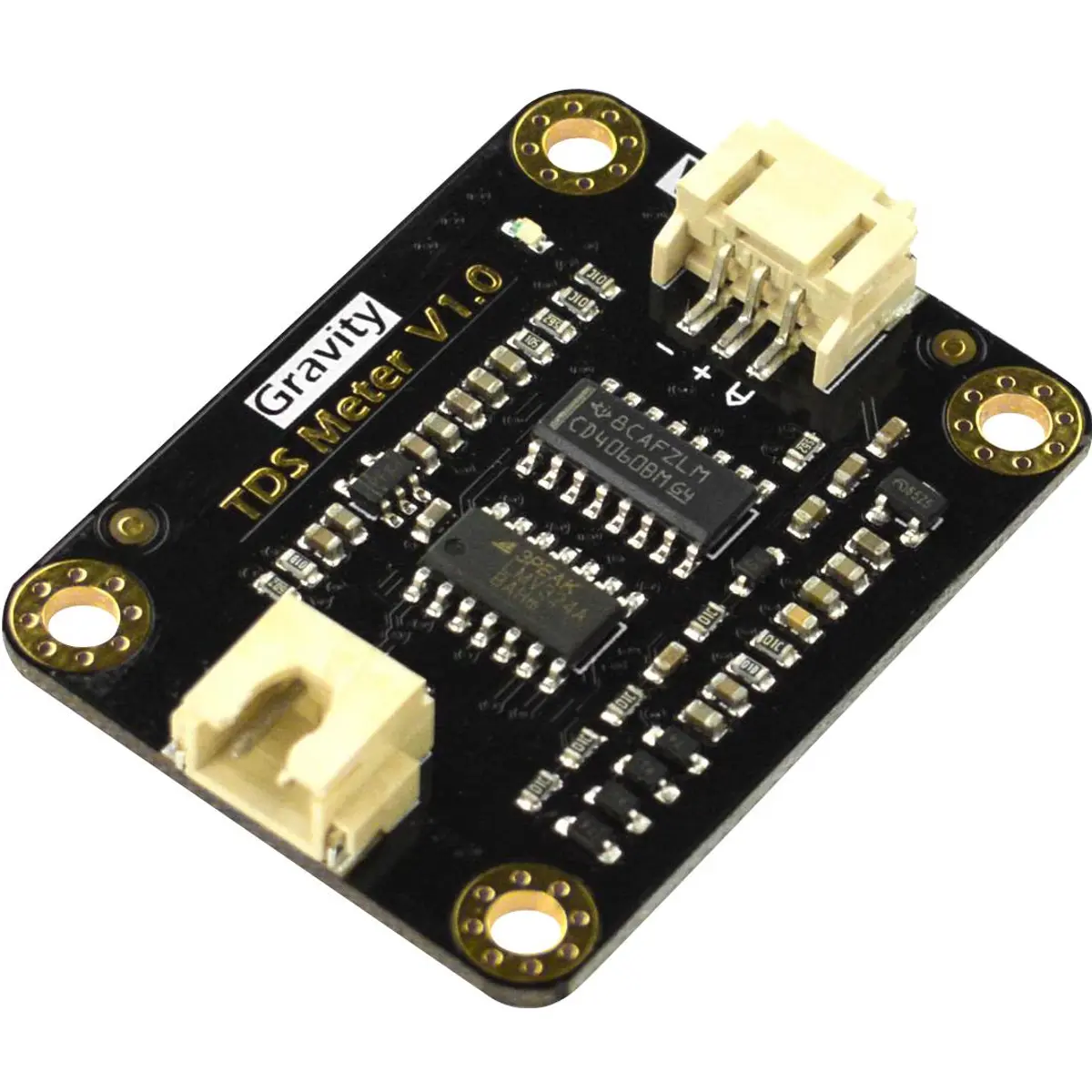

◾ Placa transmissora de sinal
    - Tensão de entrada: 3.3 ~ 5.5 V
    - Tensão de saída: 0 ~ 2.3V
    - Corrente de trabalho: 3 ~ 6mA
    - Faixa de Medição TDS: 0 ~ 1000ppm
    - Precisão de medição TDS: ± 10% FS (25 ℃)
    - Tamanho do módulo: 42 * 32mm
    - Interface do módulo: PH2.0-3P
    - Interface do eléctrodo: XH2.54-2P
◾ Sonda TDS
    - Número de agulhas: 2
    - Comprimento total: 83 cm
    - Interface de conexão: XH2.54-2P
    - Cor: preta
    - Outros: Sonda à prova d'água

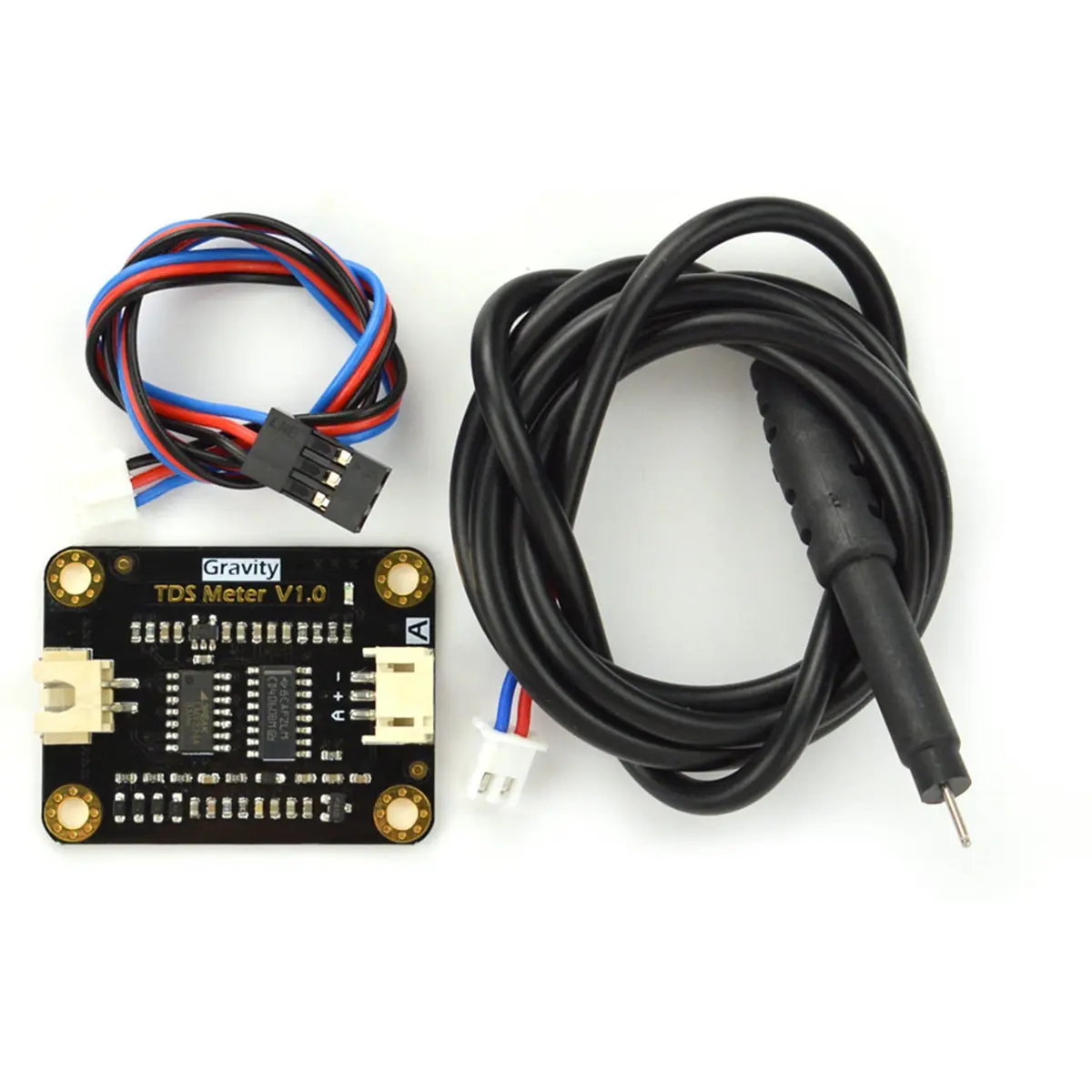

CONTEÚDO DA EMBALAGEM:
◾ Medidor de TDS analógico para Arduino
◾ Sonda TDS à prova d'água
◾ Cabo do sensor analógico de 3 pinos


ATENÇÃO:
● A sonda não pode ser usada em água acima de 55 graus centígrados.
● A sonda não pode ser deixada muito perto da borda do recipiente, caso contrário, afetará a leitura.
● A cabeça e o cabo da sonda são à prova d'água, mas o conector e a placa de conversão de sinal não são à prova d'água.
● A sonda de TDS não tem sensor de temperatura, mas o algoritmo da livraria permite fazer compensação da temperatura, pelo que poderá utilizar um sensor de temperatura à prova d'água para ler a temperatura e fazer a compensação automática.
