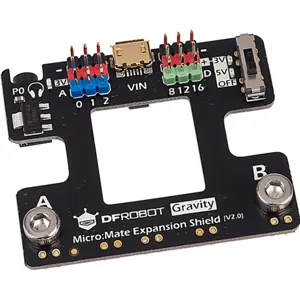

El Micro:Mate es un módulo de expansión para placas micro:bit V1 o V2.
Este pequeño módulo amplía 6 conjuntos de interfaces de E/S de 3 pines, capaces de conectar módulos de la serie DFRobot Gravity, motores servo, sensores y jumper wires. Además, los pines 8, 12, 16 admiten cambio de tensión entre 3V-5V, lo que permite salida digital de hasta 5V 2A (PWM).

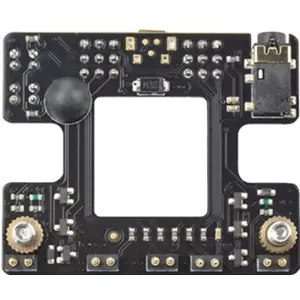

micro:Mate tiene la misma dimensión que micro:bit y se conecta al micro:bit mediante pines de contacto (con muelle), garantizando una conexión fácil, compacta y segura. El tope de goma y el conector de audio de 3.5 mm en la parte trasera mantienen la expansión instalada de forma estable en la placa.
Características:
• Fuente de alimentación:
- 5 Vdc mediante micro-USB (máx. 2 A)
- 3 Vdc mediante micro:bit
- Potencia de entrada: < 10W
• Interfaces: 6 E/S digitales de 0 a 5 Vdc compatibles con PWM (incluyendo 3 entradas analógicas de 0 a 3.3 Vdc);
• Compatible con: micro:bit V1 y V2
• Tamaño: 68.5 x 53 mm
• Peso: 23g
Observaciones:
• Los tornillos de montaje deben apretarse bien para garantizar una conexión segura.
• El micro:Mate solo admite entrada analógica de 3V (3.3V) de los pines 0, 1, 2.
• El puerto Micro USB Power en el Micro:Mate no puede usarse para transmisión de datos; solo es para alimentación.
• Los componentes con gran consumo de energía deben conectarse en los pines 8, 12, 16, con alimentación de 5V.
• El sitio web de DFRobot tiene varios ejemplos de pequeños proyectos que pueden realizarse con la placa Micro:Mate.
▶ Información adicional (en el sitio web de DFRobot)Ejemplo de conexión a un micro:bit (no incluido).
