Un microcontrolador de gama alta, de marca "pirata" basado en el chip RP2040, con mucha memoria flash, USB-C, conectores STEMMA QT/Qwiic, debug... ¡y con el circuito de carga de baterías LiPo incluido!

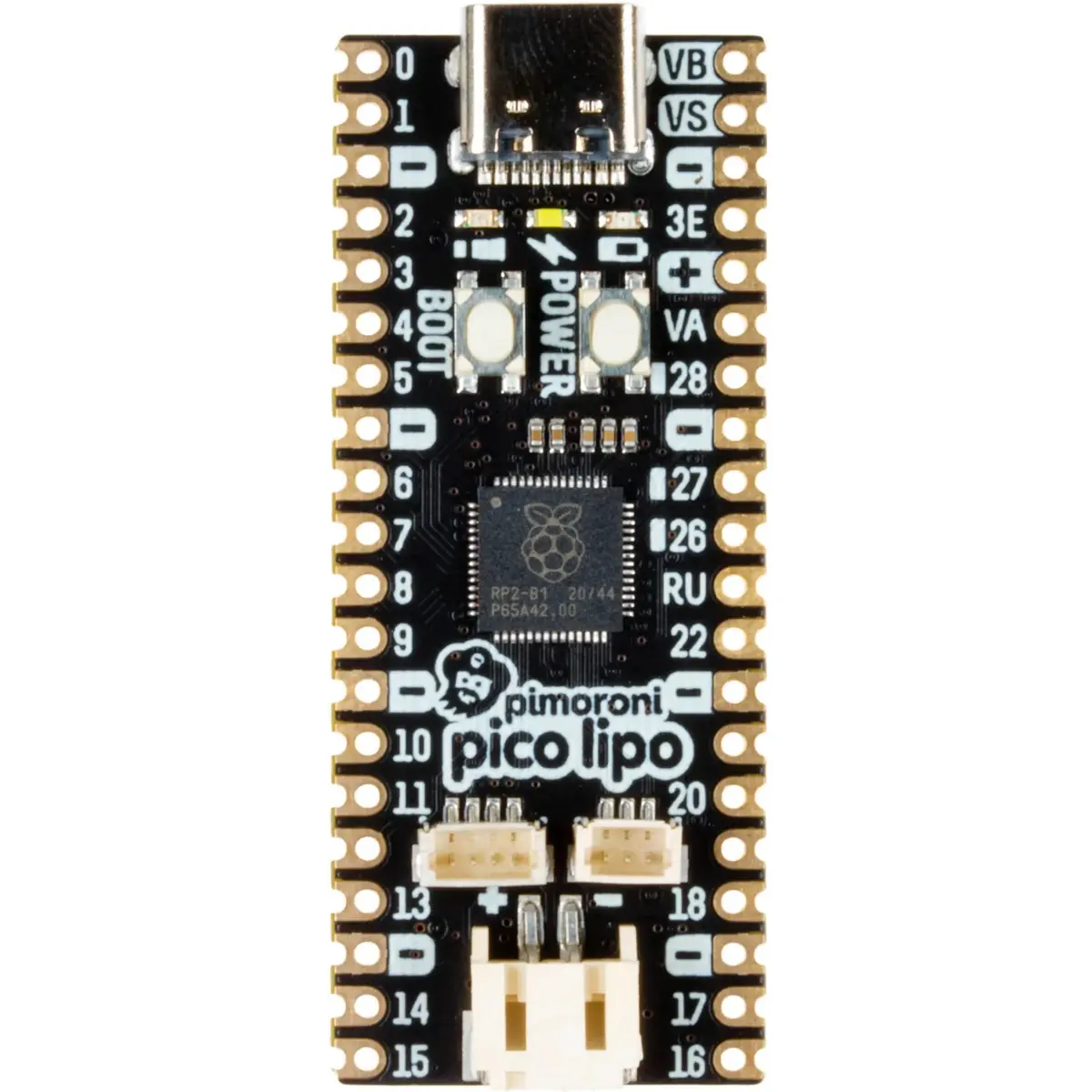

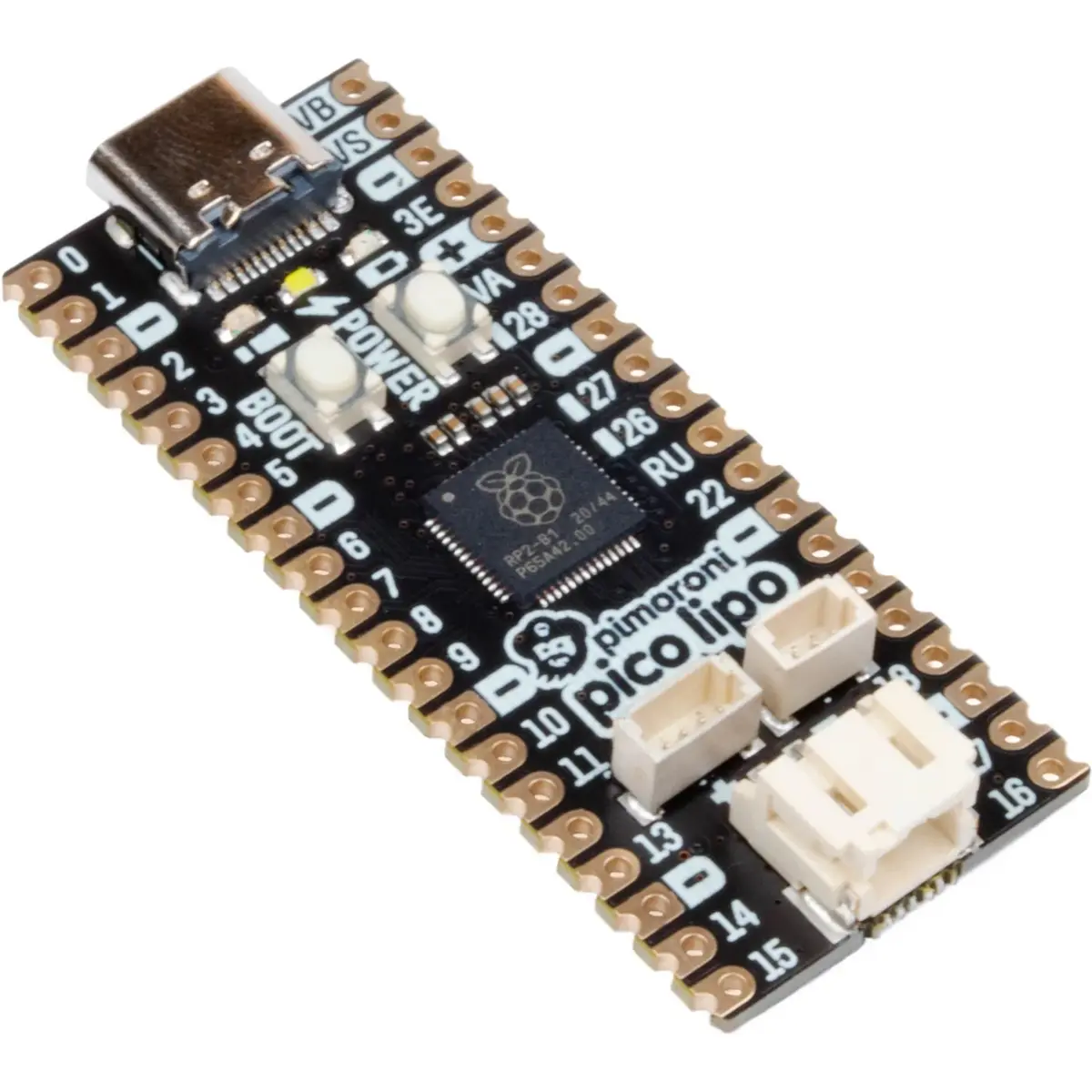

Si te gusta la versatilidad y el valor del Raspberry Pi Pico, entonces te encantará esta placa Pimoroni Pico LiPo. Incluye el máximo de funcionalidades extra que fue posible incorporar en una placa con las mismas dimensiones que el Pico, manteniéndose compatible con los add-ons existentes para el Raspberri Pi Pico.

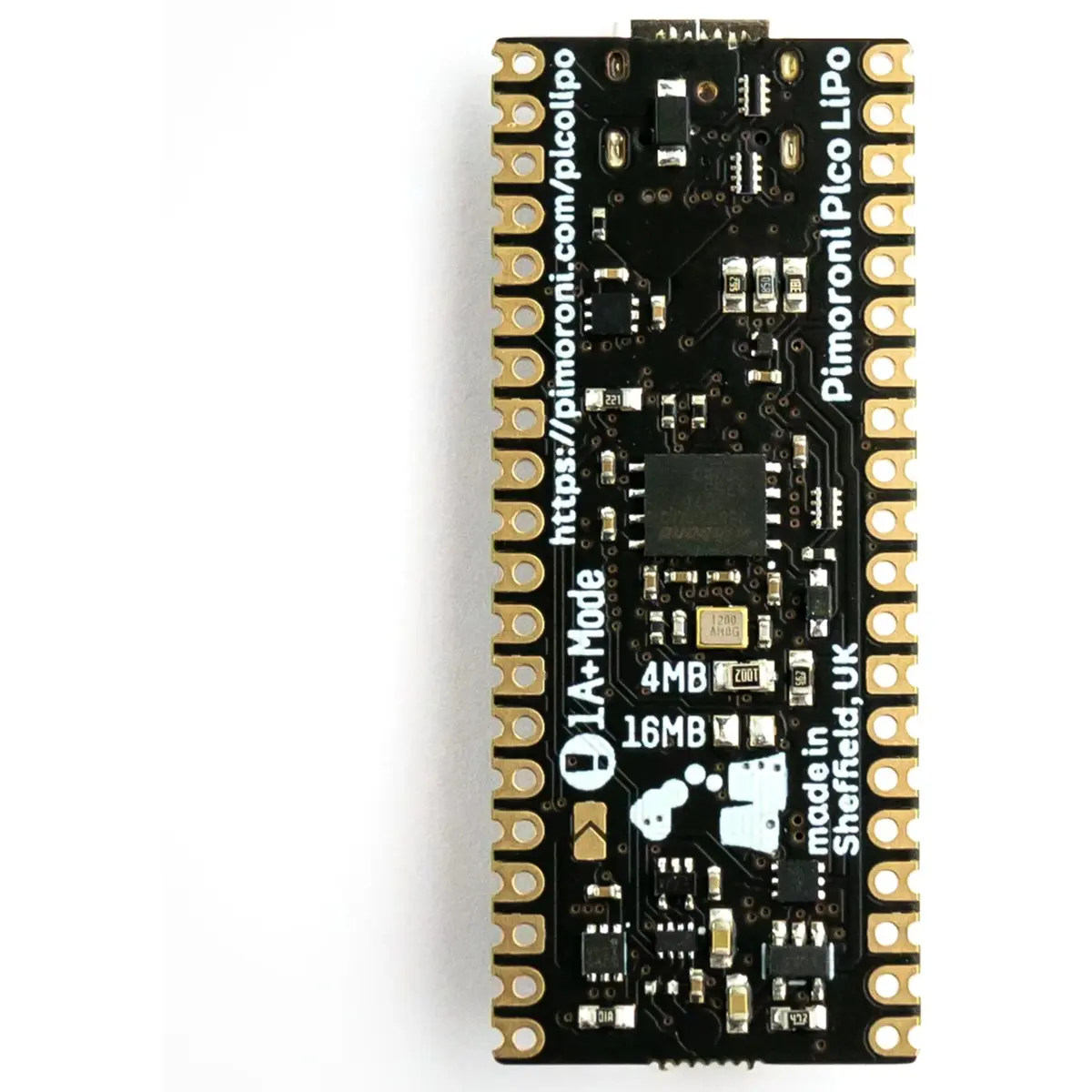

Pimoroni Pico LiPo se alimenta y se programa mediante USB-C y está disponible en dos versiones: una con 4 MB de flash QSPI (XiP) y otra con 16 MB.
Tiene un conector Qwiic/STEMMA QT para que puedas conectar toda una serie de sensores y dispositivos, y un conector de depuración por si necesitas hacer debug de tu programación (usando un depurador SWD). Como a todos nos encantan los botones, incluye un botón on/off y un botón BOOTSEL, que también puede usarse como interruptor del usuario.
El Pimoroni Pico LiPo también incorpora gestión de batería LiPo/Li-ion: el circuito de carga integrado significa que basta con conectar tu Pimoroni Pico Lipo a través de USB para cargar la batería. Hay dos LEDs indicadores conectados al circuito de la batería para mantenerte informado del estado de on/off y del estado de carga.
Las placas Pimoroni Pico son agnósticas de firmware. Puedes programarlas con C/C++, MicroPython o CircuitPython del mismo modo que lo harías con un Raspberry Pi Pico.
CARACTERÍSTICAS:
● Impulsado por RP2040
● Doble ARM Cortex M0+ con velocidad de hasta 133Mhz
● 264kB de memoria SRAM
● 4MB de memoria flash QSPI que admite XiP
● Cargador MCP73831 con corriente de carga de 215mA
● Protector de batería XB6096I2S
● Conector USB-C para alimentación, programación y transferencia de datos
● Conector de 4 pines Qw-ST (Qwiic / STEMMA QT)
● Conector de depuración de 3 pines (JST-SH)
● Conector de batería JST PH de 2 polos, con la polaridad marcada en la placa
● Botón de entrada programable (también permite activar el modo DFU en el arranque)
● Botón de on/off/reset
● Indicadores LED de alimentación, carga y usuario (programable)
● Regulador on-board 3V3 (salida de corriente máxima de 600mA)
● Rango de tensión de entrada de 3 a 5.5V
● Compatible con add-ons Raspberry Pi Pico
● Medidas: aproximadamente 53 x 21 x 8mm (incluyendo conectores)
NOTAS:
● El botón de on/off también puede usarse como botón de reinicio; basta con pulsarlo dos veces.
● Si reinicias la placa (pulsando dos veces el botón On/off) mientras mantienes pulsado el botón BOOTSEL, el Pimoroni Pico LiPo entrará en modo bootloader, sin necesidad de desconectar y volver a conectar el cable USB.
● También puedes usar el botón BOOTSEL como botón de usuario. Está conectado al GP23 y es de tipo activo en bajo (tiene resistencia pull-up).
● Pilas, cables y cabezales no están incluidos.
● Puedes leer el valor en el GP29 para monitorizar la tensión de la batería (y usar esa medición para calcular la cantidad de carga que queda en ella).
● Debes usar el Pimoroni Pico LiPo solo con baterías del tipo LiPo o Li-ion y asegurarte de que cualquier proyecto que incluya baterías de ese tipo esté suficientemente protegido para evitar que se abolle, doble, perfore o aplaste.
▶ Información adicional (en el sitio web de Pimoroni)
Nota: Hay una pinout interactiva útil para esta placa en
pico.pinout.xyz
