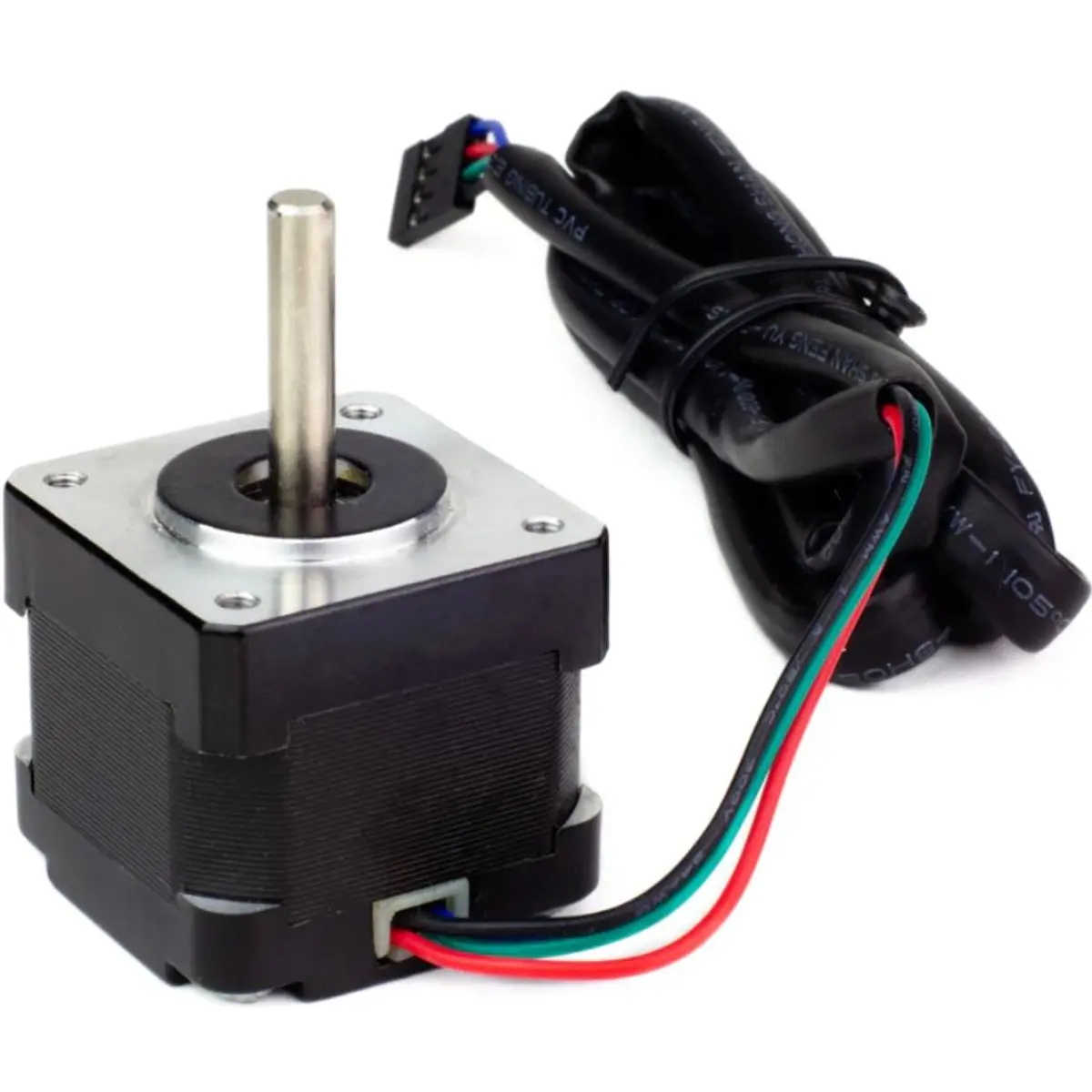

Motor Stepper passo-a-passo NEMA 14 (35mm)

Este motor de passo compacto oferece ângulo de passo de 1,8° com precisão de 1,8°±5%, resistência 2,7 Ω e indutância 4,0 mH por fase, isolamento mínimo de 100 MΩ e tolerâncias de resistência e indutância. Opera entre -20°C e +50°C, com aquecimento máximo de 80°C quando duas fases estão ativas. Possui torque de retenção de 25 oz.in (≈1,8 kg.cm), corrente nominal de 1 A por fase, peso de 0,18 kg e forças radiais de 28 N e axiais de 10 N. Ideal para aplicações de precisão e controlo de movimento.
REF 095-0672
En Stock (7 unidades) Entrega entre 1 a 5 dias úteis
€ 23,51 /und
IVA Incluido a la Tasa de 23%
Añadir al CarritoAñadir al Carrito
Especificações:
- Ângulo do passo: 1,8°
- Precisão do ângulo de passo: 1,8°±5% (passo completo, sem carga)
- Precisão da resistência: ± 10%
- Precisão de indutância: ±20%
- Aumento de temperatura: 80°C Máx. (2 fases ativadas)
- Temperatura ambiente: -20°C~+50°C
- Resistência de isolamento: 100MΩ Min. , 500 VCC
- Folga radial do veio: 0,02 Máx. (carga de 450 g)
- Folga axial do veio: 0,08 Máx. (carga de 450 g)
- Máx. força radial: 28N (20mm do flange)
- Máx. força axial 10N
- Corrente nominal (Amps/fase): 1,00
- Torque de retenção (oz.in): 25
- Torque de retenção (kg.cm): 1,8
- Resistência (Ohms/fase): 2,7
- Indutância (mH/fase): 4,0
- Inércia (g.cm2): 14
- Torque de retenção (g.cm): 100
- Peso (kg): 0,18

Pinout:
- Driver bipolar A
.Fio vermelho (+)
.Fio azul (-) controlam o

- Driver bipolar B
.Fio verde (+)
.Fio preto (-)
