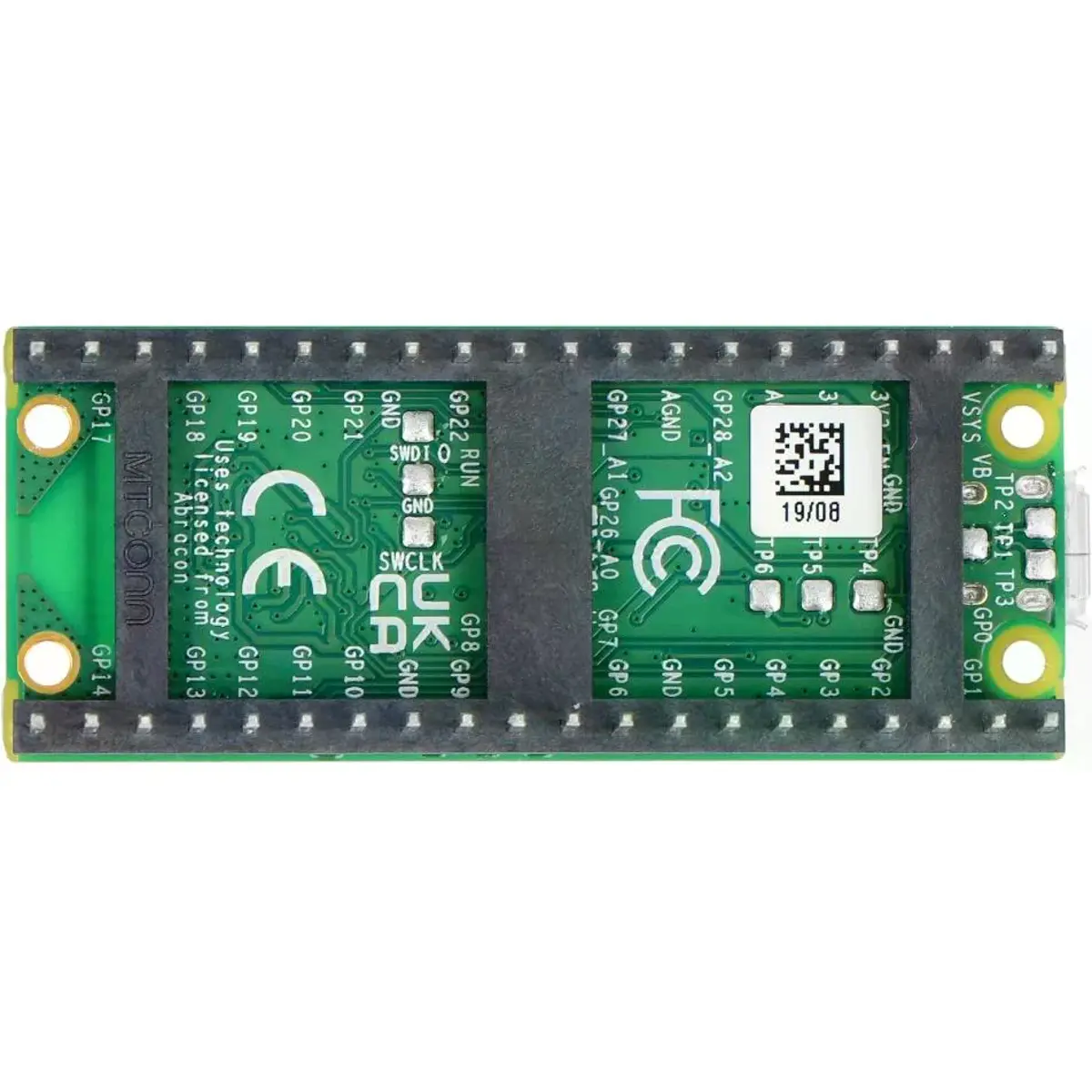

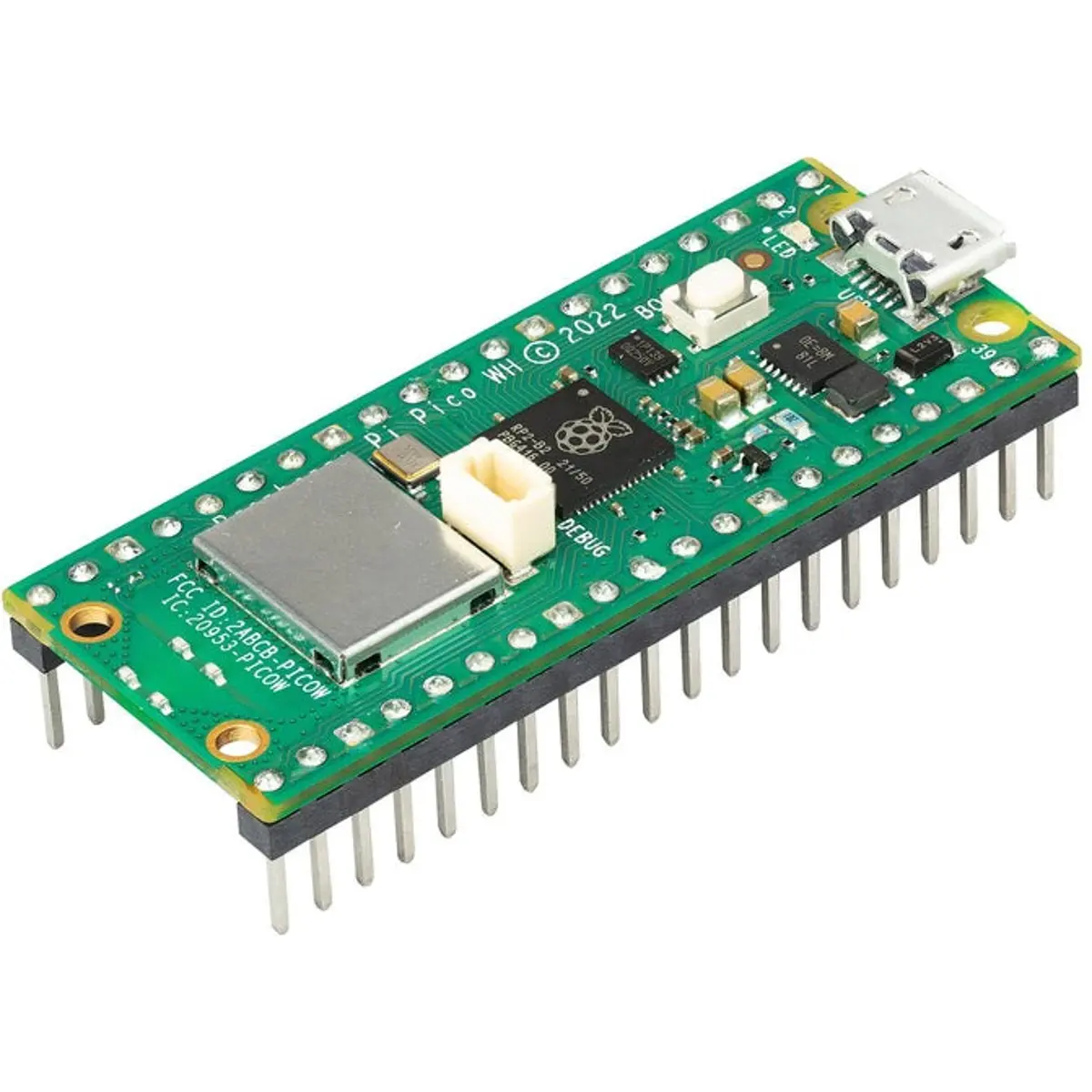

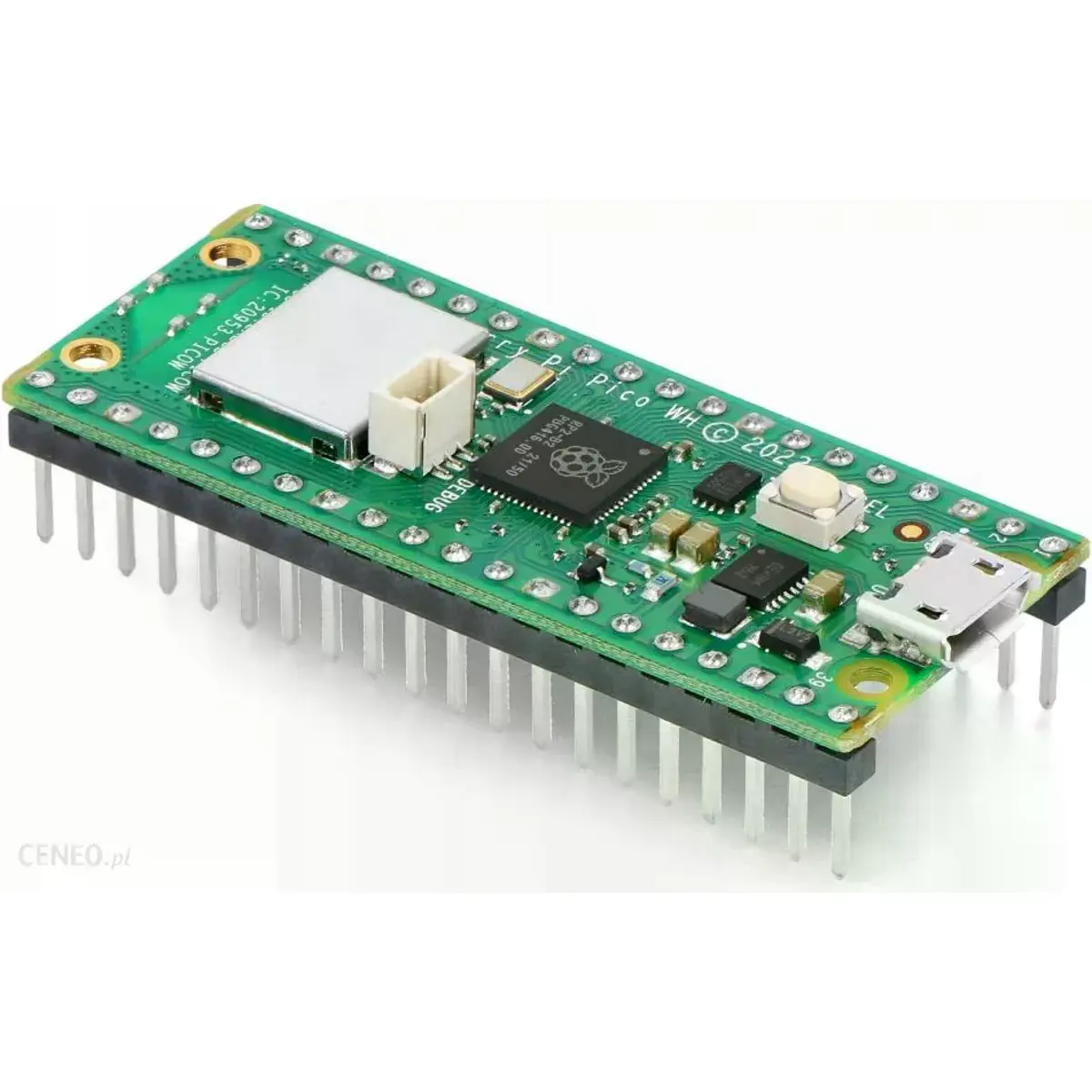

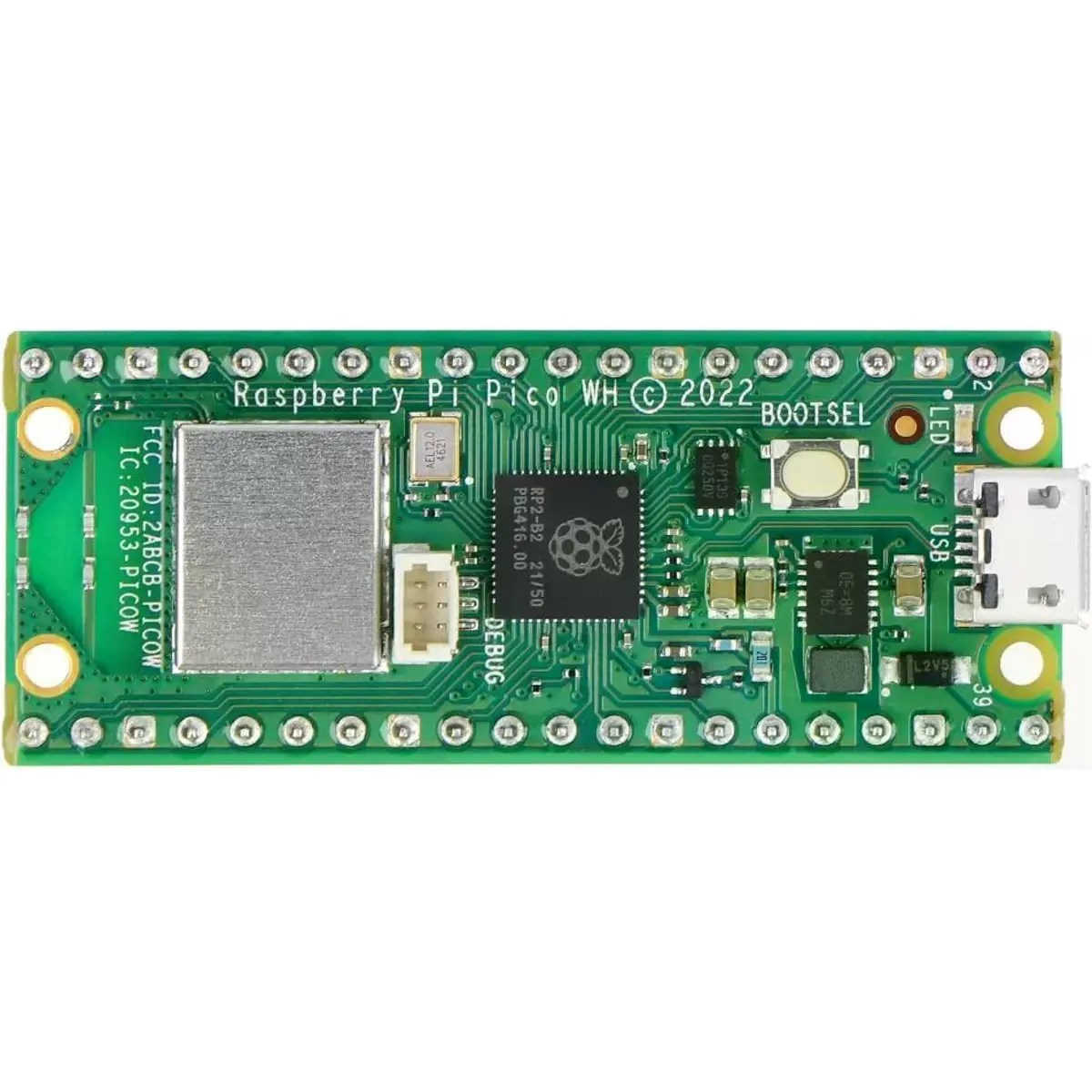

Raspberry Pi Pico WH es una placa microcontroladora basada en el chip microcontrolador RP2040 de Raspberry Pi y está concebida como una plataforma de desarrollo de bajo coste, pero flexible, que ofrece una interfaz Wireless de 2.4GHz (Wi-Fi 802.11n) y ya incluye pines soldados (Header).
Raspberry Pi Pico WH incorpora un buck-boost (SMPS), capaz de generar los 3.3V necesarios para alimentar el RP2040 (y circuitos externos) a partir de un amplio rango de tensiones de entrada (~1.8 a 5.5V). Esto permite una flexibilidad significativa en la alimentación de la unidad desde diversas fuentes, como una sola célula de iones de litio, o tres pilas AA en serie. Los cargadores de pilas también pueden integrarse fácilmente con el Pico W powerchain.
La reprogramación de la flash del Pico WH puede realizarse mediante una conexión USB (basta con arrastrar y soltar un fichero en el Pico WH, que aparece como un dispositivo de almacenamiento masivo), o bien, usando el puerto SWD (serial wire debug), que permite reiniciar el sistema, cargar y ejecutar el código sin ninguna presión de botón. El puerto SWD también puede utilizarse para depurar de forma interactiva el código en ejecución en el RP2040 para buscar "bugs" en el código.
Las principales características de la placa son:
● Microcontrolador RP2040 con 2MB de memoria flash;
● Interfaz wireless de banda única con frecuencia de 2.4GHz (802.11n);
● Puerto micro-USB para alimentación, programación y transmisión de datos;
● PCB 21x51mm con 1mm de espesor y 40 orificios para pines, estilo 'DIP':
- Expone 26 entradas/salidas (I/O) multifunción 3.3V de uso general (GPIO);
- 23 de las GPIO son entradas/salidas únicamente digitales;
- 3 de las GPIO también permiten la adquisición de valores analógicos (están conectadas al ADC)
- Se puede soldar sobre otra placa, como un módulo SMT;
● Dispone de un puerto de debug SWD (ARM serial wire debug);
● Alimentación con una arquitectura simple pero altamente flexible:
- Puede alimentarse desde el conector micro-USB;
- Pueden utilizarse fuentes externas o baterías (>1.8V);
- La integración del Pico WH con circuitos de carga externos también es sencilla;
● Alta calidad, bajo coste, alta disponibilidad;
● SDK completo, muchos ejemplos de software y documentación;
Las principales características del microcontrolador RP2040 incluyen:
● Cortex dual-core M0+ con frecuencia variable hasta 133MHz;
● 264kB de memoria SRAM de alto rendimiento;
● Flash Quad-SPI externa con eXecute In Place (XIP) y 16kByte de caché en chip;
● USB1.1 incorporado (dispositivo u anfitrión);
● 30 E/S multifunción de uso general (cuatro pueden utilizarse para ADC);
● Convertidor analógico a digital de 12 bits 500ksps (ADC);
● Varios periféricos digitales:
- 2 × UART, 2 × I2C, 2 × SPI, 16 × canales PWM;
- 1 × temporizador con 4 alarmas, 1 × reloj de tiempo real;
● 2 × bloques de E/S programables (PIO), 8 máquinas de estado:
- E/S de alta velocidad flexible y programable por el usuario
- Puede emular interfaces como tarjeta SD y VGA
Peso: 6g
Dimensiones: 21mm x 51.3 x 12.9mm
▶ Product brief (PDF)
Dimensiones (en mm):
