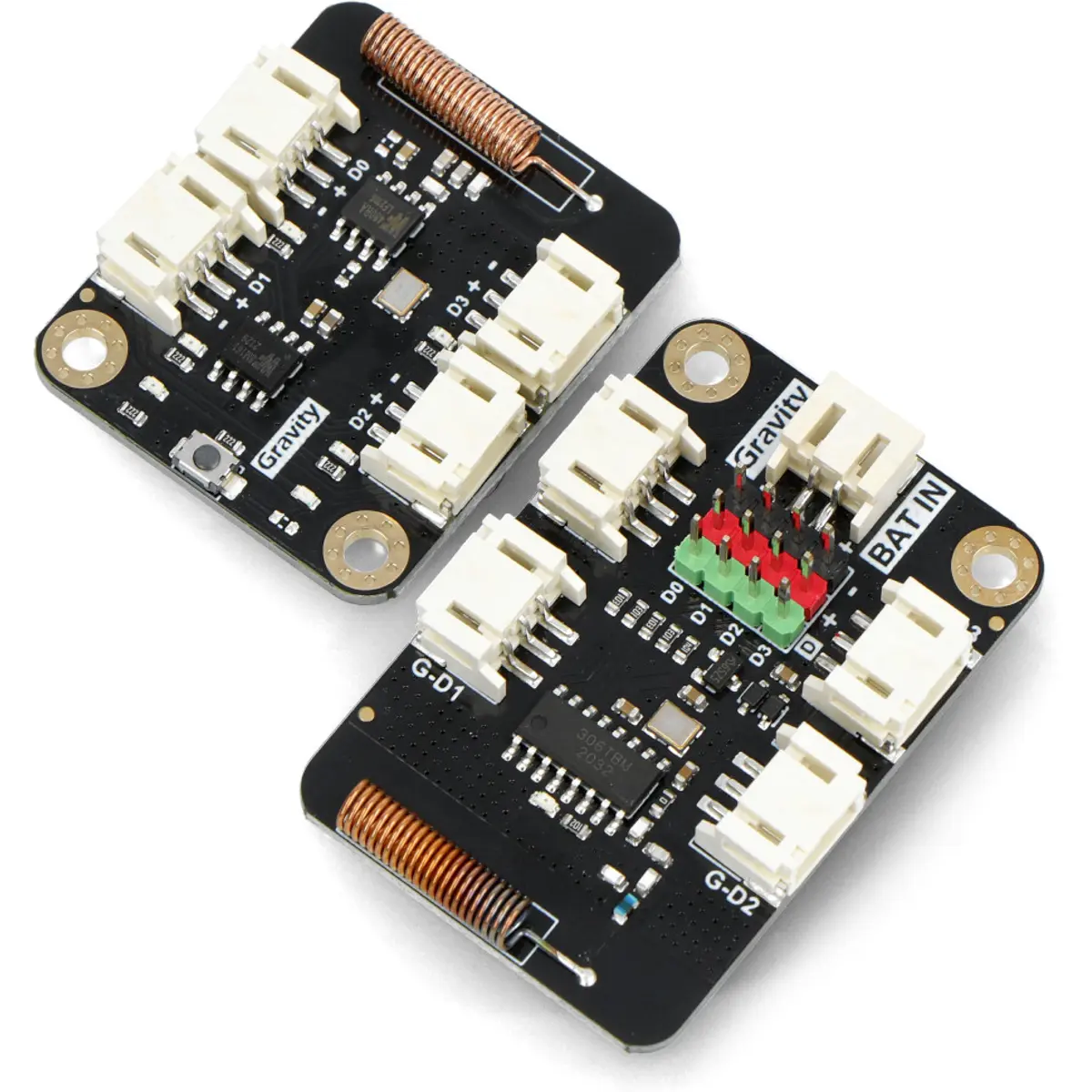

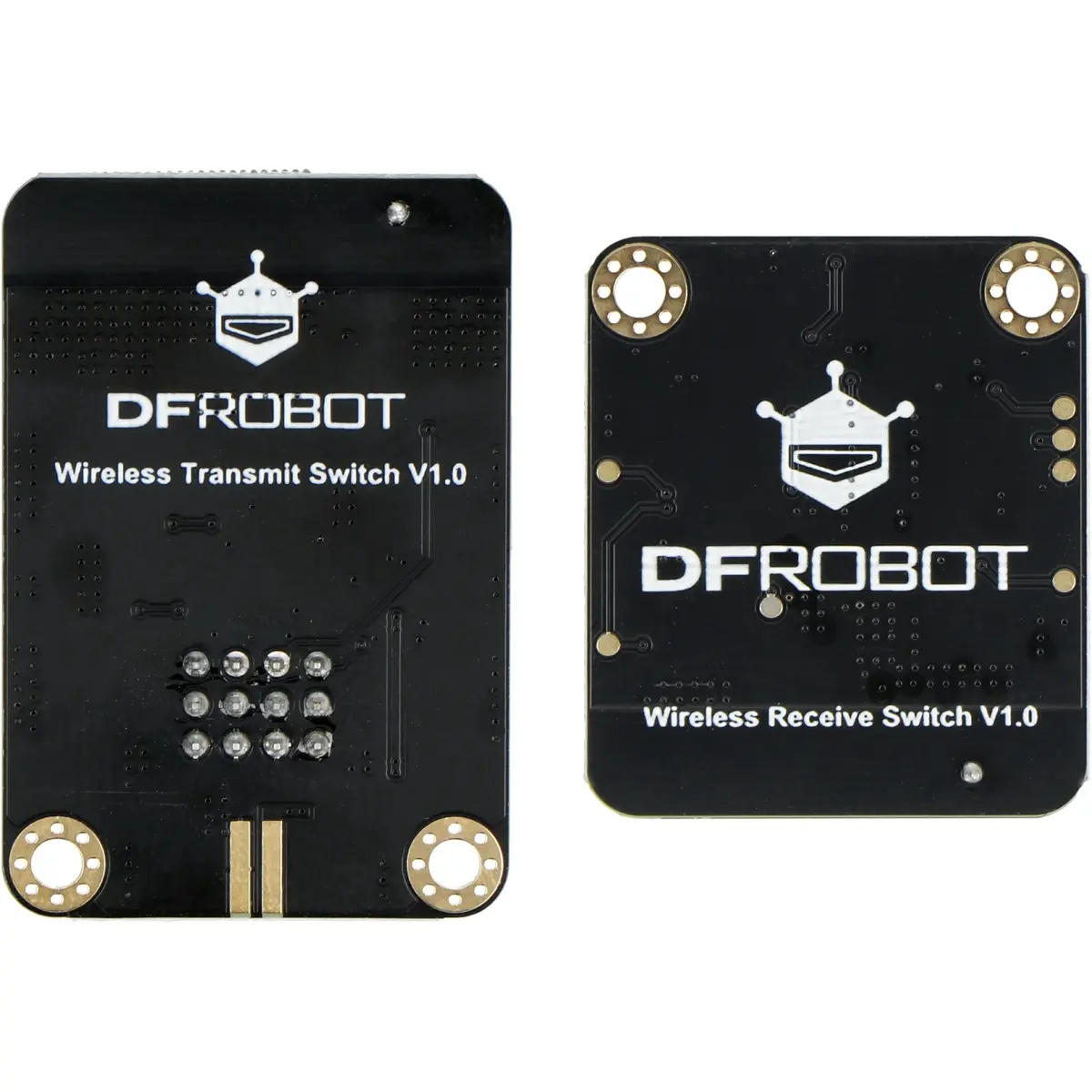

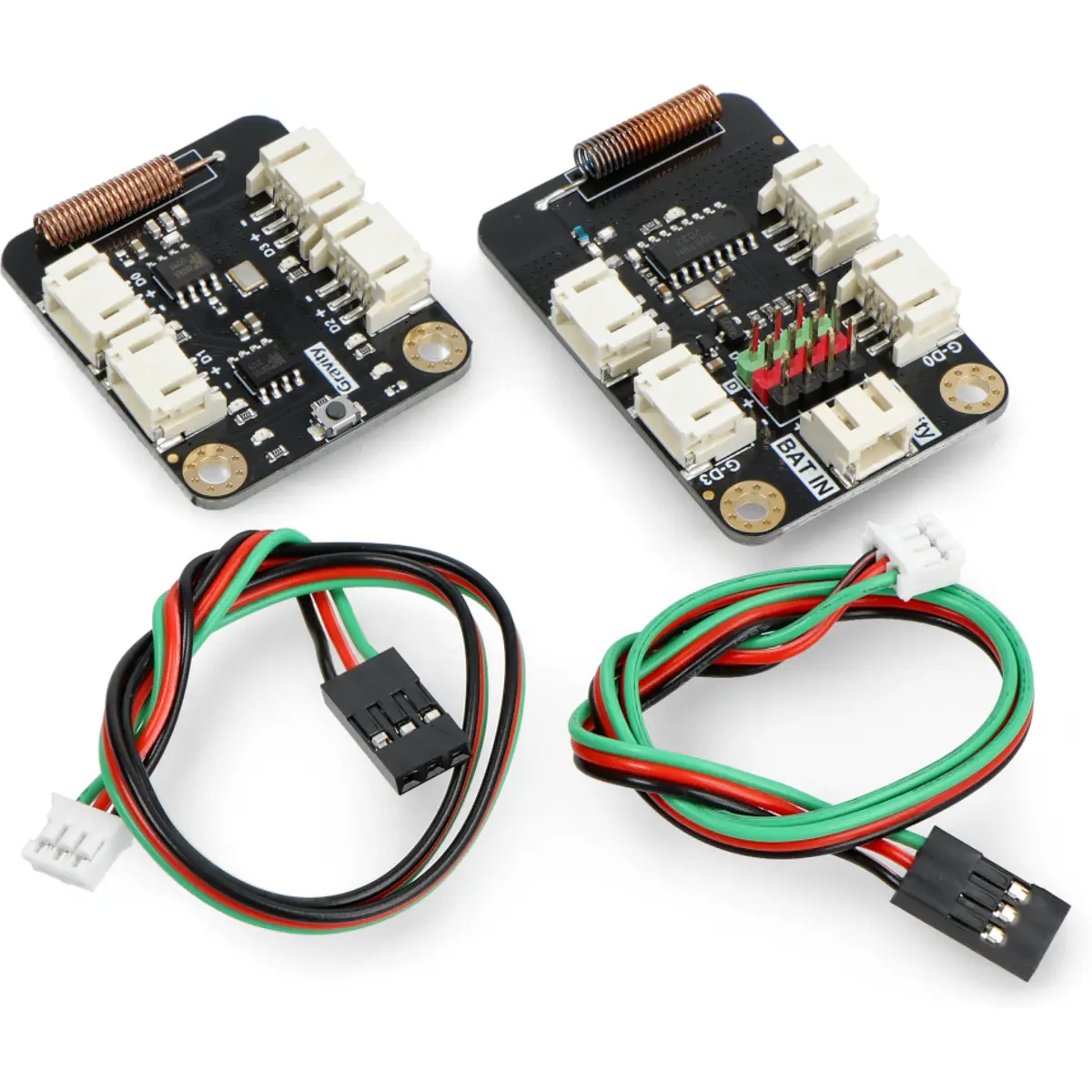

Kit constituído por um módulo transmissor e um módulo receptor de sinais RF de 433MHz, compatível com microcontroladores de 3.3 ou 5V, como por exemplo os da família Arduino.
Ao construir um projeto que precisa de transmitir/receber alguns sinais simples (sem fios), poderá ser incomodado por algum dos seguintes problemas: configuração de comando AT complicada e alto custo do Bluetooth, limitações de sinal do Wifi e alto consumo de energia, ângulo de emissão IR e incapacidade de penetrar as paredes.
Este kit de comunicação Wireless pode ser exatamente o que você precisa! É baseado na tecnologia de comunicação RF de 433Mhz, que apresenta as vantagens de funcionamento simples, forte penetração dos sinais e consumo de energia em espera ultrabaixo.
Permite transmitir/receber sinais digitais e é compatível com qualquer controlador que possa ler e escrever esse tipo de sinais.
Estes módulos podem ser usados numa ampla variedade de aplicações que exigem controlo sem fio, como controlo remoto, campainha sem fio, transmissão de sinal sem fio, etc.
O módulo transmissor pode ser utilizado sem ligação a um microcontrolador. Depois de o ligar uma bateria, pode utilizar directamente um sensor digital ou um botão de pressão que funcionará como "botão de disparo" para a transmissão do sinal. Naturalmente, pode também ligar o módulo a um controlador e controlar a transmissão do sinal através dos pinos digitais do controlador.
Os sinais RF utilizam a codificação EV1527 e o código do valor chave de quatro dígitos pode ser combinado em 15 estados diferentes; o receptor tem uma função de emparelhamento correspondente para assegurar que apenas o dispositivo de transmissão emparelhado pode controlar o receptor.
O receptor suporta quatro modos de funcionamento: inching, latching, self-locking, e interlocking. Pode ser emparelhado com transmissores de codificação EV1527, até um máximo de 32 transmissores.
O transmissor e o receptor suportam "um transmissor e múltiplos receptores" ou "múltiplos transmissores e um receptor" após emparelhamento.
ESPECIFICAÇÕES:
• Tensão de funcionamento: 3.3 ～ 5.0V DC
• Distância de transmissão estável: 15m (no interior)
• Correntes do emissor:
- Em funcionamento: 10mA@5V /
[email protected] - Em Standby: < 10uA
• Correntes do receptor:
- Em funcionamento: 6mA@5V /
[email protected] - Em Standby: 3mA
• Sinal de entrada: digital
• Número de interfaces: 4
• Frequência de trabalho: 433Mhz
• Tamanho do transmissor: 47×32mm
• Tamanho do receptor: 37×32mm
• Tamanho dos furos de montagem: ∅ interno 3.1 mm / ∅ externo 6 mm
▶ Informação adicional no site da DFRobot
Exemplo de uma aplicação transmissora:
Exemplo de uma aplicação receptora (com Expansion Shield):
