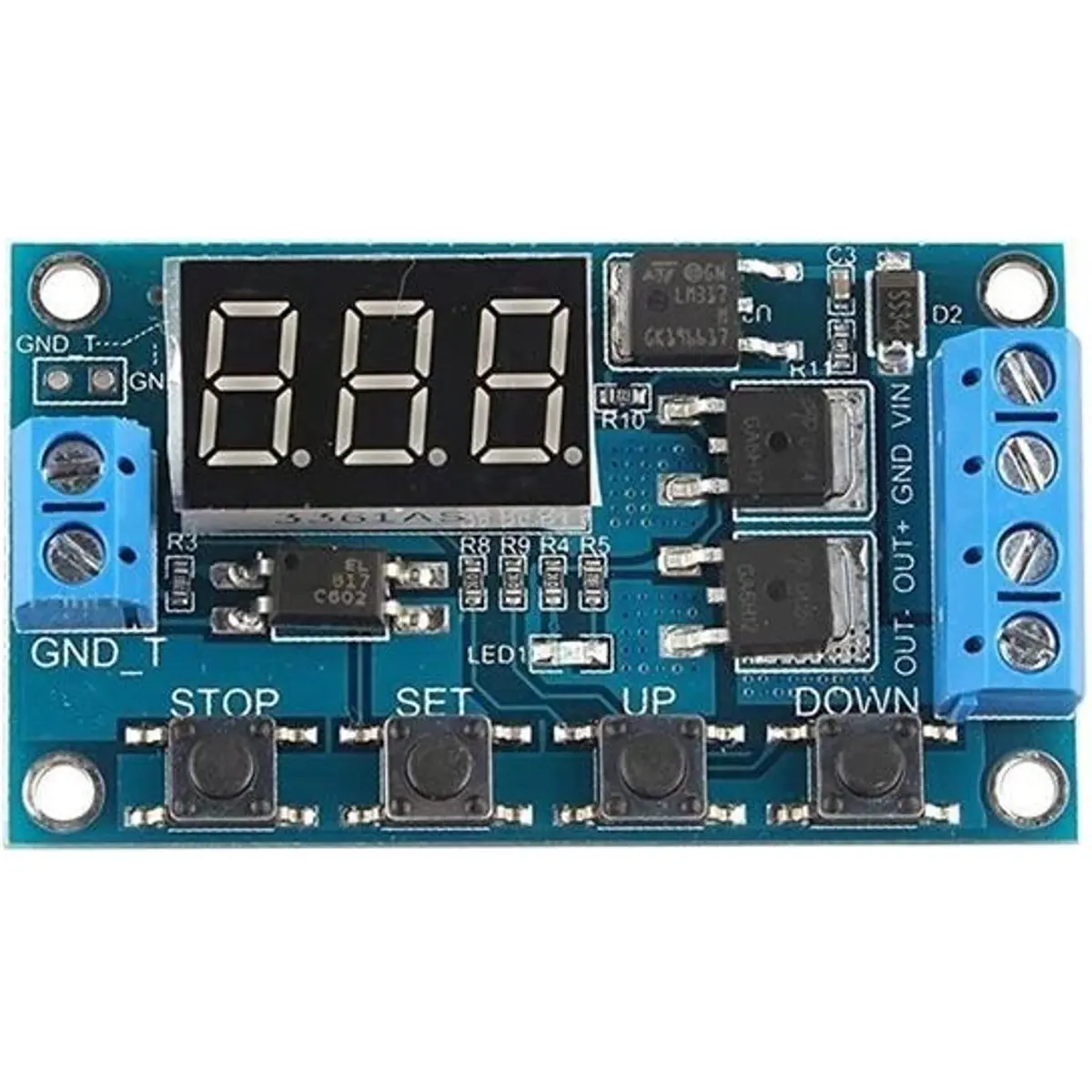

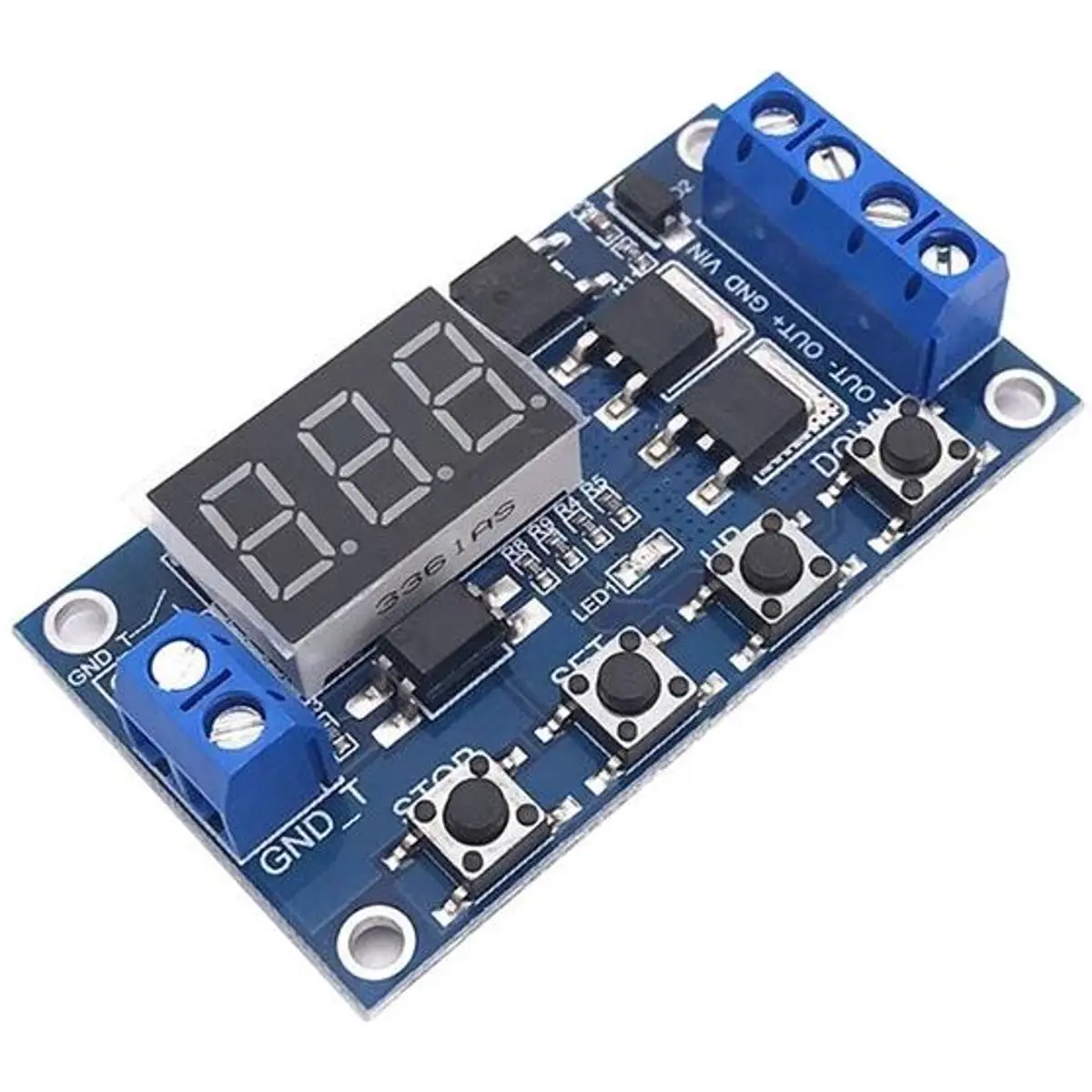

Módulo basado en: DUAL MOSFET; El tiempo de retardo es de 0,1 segundos (mín) a 999 minutos (máximo) ajustable continuamente
Especificaciones:
- Tensión de alimentación: 5 V-30 V DC
- Corriente de reposo: 20mA, en estado activo 50mA
- Corriente de funcionamiento de hasta 15A,
- Potencia de hasta 400W

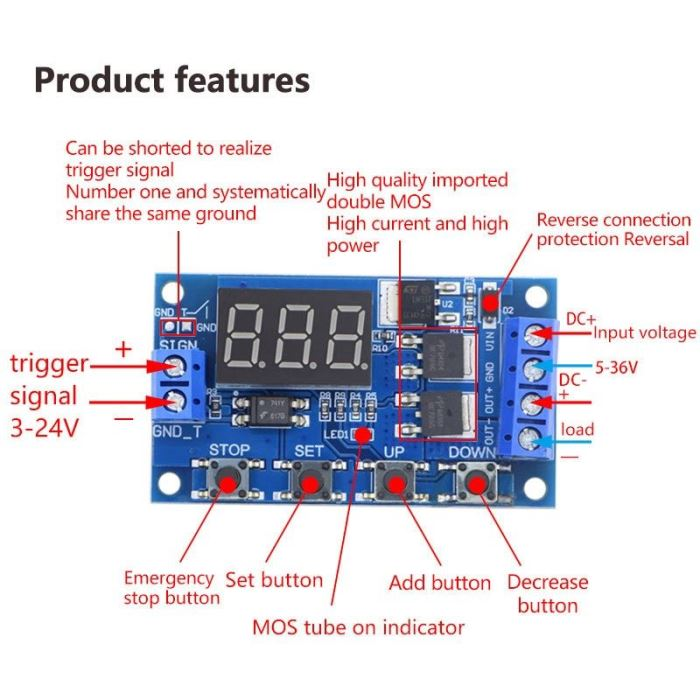

- Pulso de disparo 3-24V o GND (opcional), el módulo está equipado con un optoacoplador
- Mantiene los parámetros grabados incluso cuando se desconecta la energía
- LED para visualización de estado abierto/cerrado
- Temperatura de funcionamiento: -40 ° C ~ 85 ° C
- Dimensiones: 62 × 38 × 17 mm
Modos de funcionamiento:
- P1 - después del pulso de entrada, el relé se cierra durante el tiempo definido. Este modo tiene además más opciones de configuración:
P1.1 - solo está activo el primer pulso de disparo
P1.2 - cada pulso activo después del tiempo definido
P1.3 - el primer pulso inicia la cuenta atrás del tiempo de conmutación, con el siguiente pulso es posible acortar el tiempo de conmutación antes de que se alcance el tiempo definido
- P2 - después del pulso de entrada, el módulo realiza la cuenta atrás del tiempo definido T1 (parámetro "CL"), entonces cierra el relé durante el tiempo definido T2 (parámetro "OP "). Este ciclo ocurre solo una vez
- P3.1 - repetición cíclica del modo P2, mientras que el número de ciclos puede ajustarse a 1–999 o infinito (parámetro „LOP“, infinito = - en la pantalla) El primer pulso inicia todo, el siguiente pulso desconecta el reloj
- P3.2 - modo P3.1, pero no es necesario iniciarlo por pulso. Se activa en cuanto se conecta la fuente de alimentación.
- P4 - el relé se cierra con el flanco de ataque del pulso y la cuenta atrás se activa con el flanco de bajada del pulso. Este modo se utiliza para la desconexión retardada de aparatos, por ejemplo, al encender escaleras
Definir parámetros:
- OP - tiempo de cierre del relé
- CL - tiempo de apagado del relé
- LOP - número de ciclos (1–999 × o infinito - pantalla ---)
- estos parámetros son independientes, pero se comparten por cada modo, es decir, serán los mismos en cada modo.
