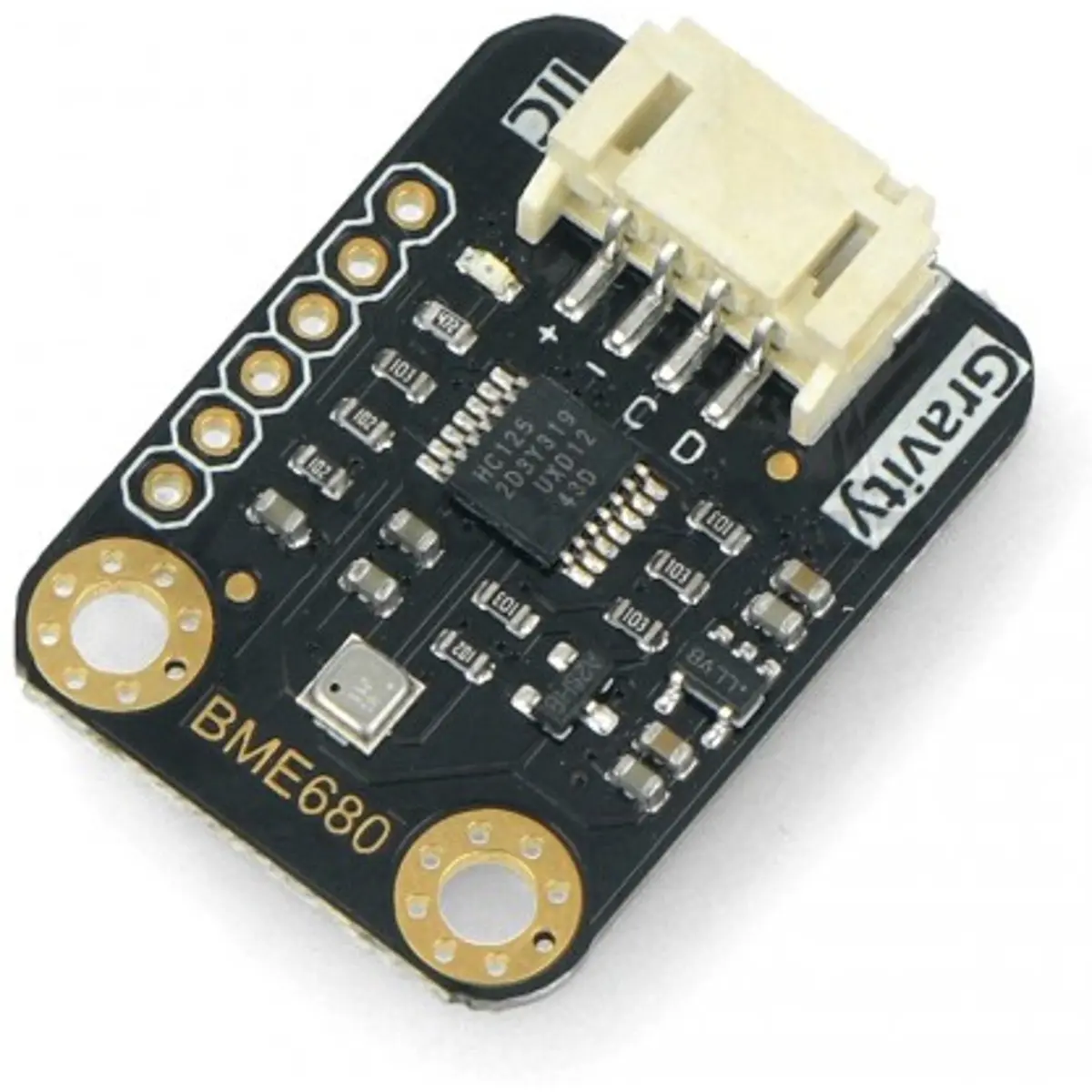

O Sensor Ambiental DFRobot BME680 é um sensor de pressão, temperatura, humidade e gases que podem reduzir a qualidade do ar.
É baseado no sensor BME680 da BOSCH, um sensor ambiental MEMS multifuncional 4 em 1 que integra sensor VOC (Compostos Orgânicos Voláteis), sensor de temperatura, sensor de humidade e barómetro.
Com este sensor é possível monitorizar estes 4 parâmetros ambientais simultaneamente e, devido à tecnologia MEMS, o BME680 possui um tamanho reduzido e baixo consumo de energia.

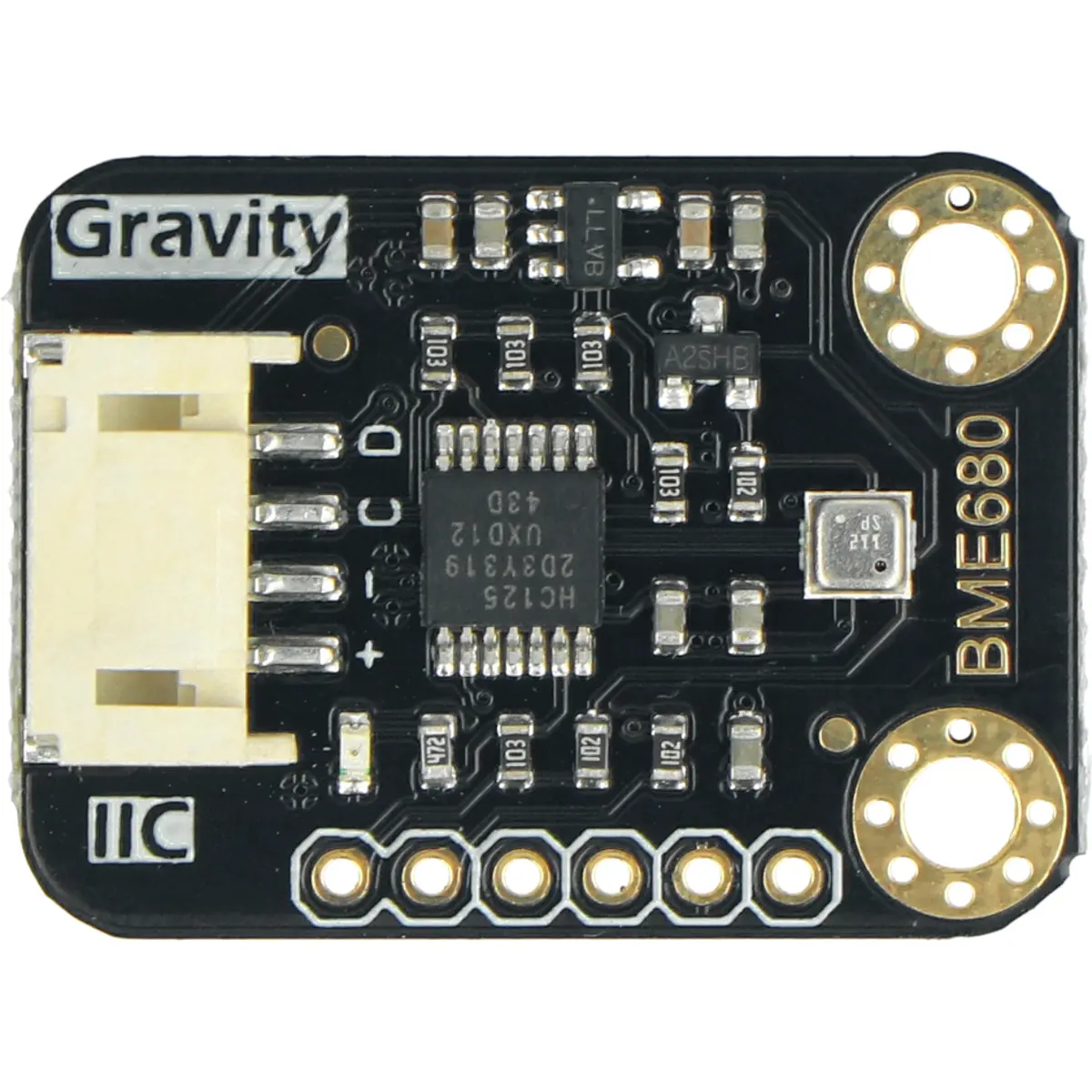

O sensor ambiental DFRobot Gravity BME680 possui um conector Gravity I2C, "plug & play", fácil de ligar (cabo incluído) e também uma ligação SPI que pode ser utilizada soldando fios ou uma barra de pinos (incluída).
Com regulador de tensão integrado e conversor de nível lógico, este sensor ambiental DFRobot Gravity BME680 apresenta uma boa compatibilidade. Pode ser ligado diretamente a sistemas de 3.3 ou 5V.
CARACTERÍSTICAS:
- Sensor MEMS, tamanho pequeno, baixo consumo de energia, alta fiabilidade;
- Compatível com controladores de 3.3 V e 5V;
- Sensor ambiental altamente integrado;
- Monitorização de parâmetros ambientais quatro em um: temperatura, humidade, barómetro e VOC;
- Conector Gravity I2C, plug and play (conector XH2.54 SPI reservado para expansão);
- Tamanho pequeno e fácil de instalar.
EXEMPLOS DE APLICAÇÕES:
- Monitorização da qualidade do ar no interior;
- Controle de sistemas de aquecimento, ventilação, ar condicionado;
- Estação meteorológica;
- Previsão do tempo;
- Melhoria do funcionamento de sistemas de GPS;
- Navegação ao ar livre, aplicações de lazer e desporto;
- Navegação interna (deteção de mudança de piso, deteção de elevador);
- Determinação da velocidade vertical.
- Lar inteligente;
- Internet das Coisas (IoT);
- Wearables.
ESPECIFICAÇÃO
- Tensão de entrada: 3.3V ou 5.0V
- Corrente de funcionamento: 5mA (25mA em VOC)
- Conector de ligação: Gravidade I2C

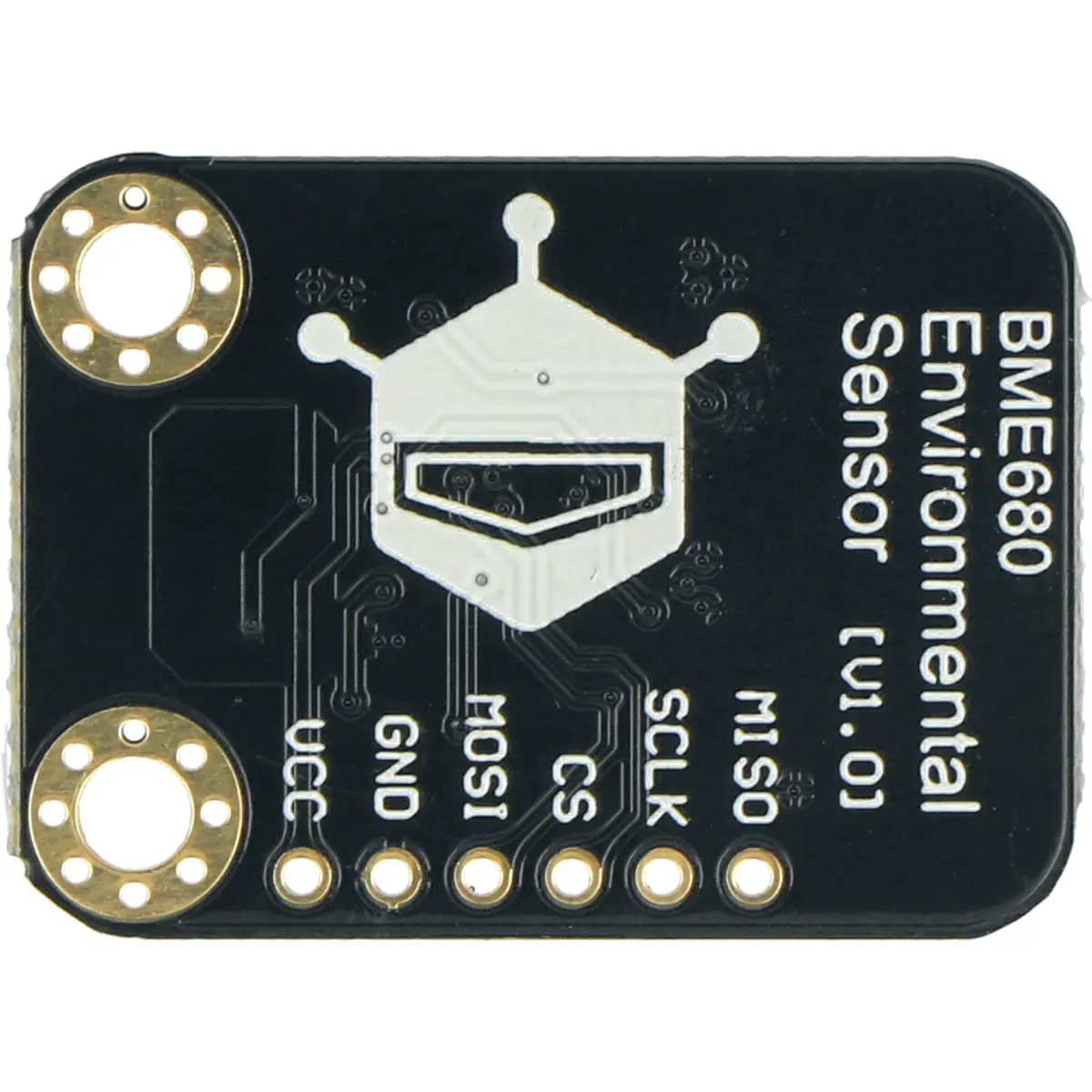

- Conector na Reserva: SPI
- Gama de medição de temperatura: -40℃~+85℃
- Precisão de medição de temperatura: ± 1,0 ℃ (0 ~ 65 ℃)
- Gama de medição de humidade: 0-100%rH
- Precisão de medição de humidade: ±3%rH(20-80%rH,25℃)
- Gama de Medição de Pressão Atmosférica: 300-1100hPa
- Precisão de medição de pressão atmosférica: ±0,6hPa(300-1100hPa,0~65℃)
- IAQ (Indoor Air Quality) Gama: 0 ~ 500 (quanto maior, pior)
- Tamanho do módulo: 30 × 22 (mm)

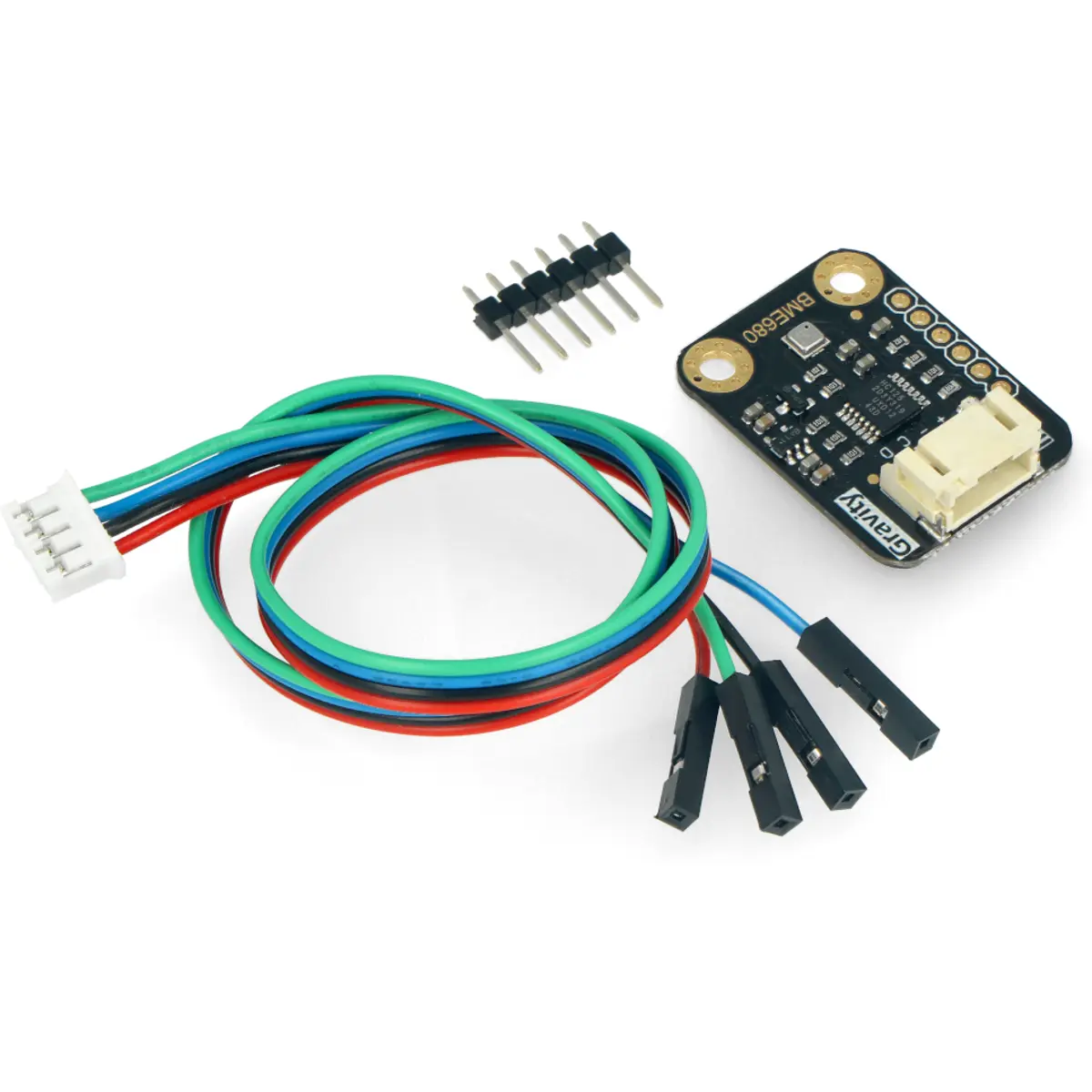

INCLUÍDO NA EMBALAGEM:
- Sensor Ambiental I2C BME680
- Barra de 6 pinos XH2.54-6pin
- Cabo de ligação Gravidade-4P I2C/UART
NOTA: Atualmente, a leitura dos valores de IAQ (In-Door-Quality) é suportada apenas no Microcontrolador FireBeetle ESP8266.

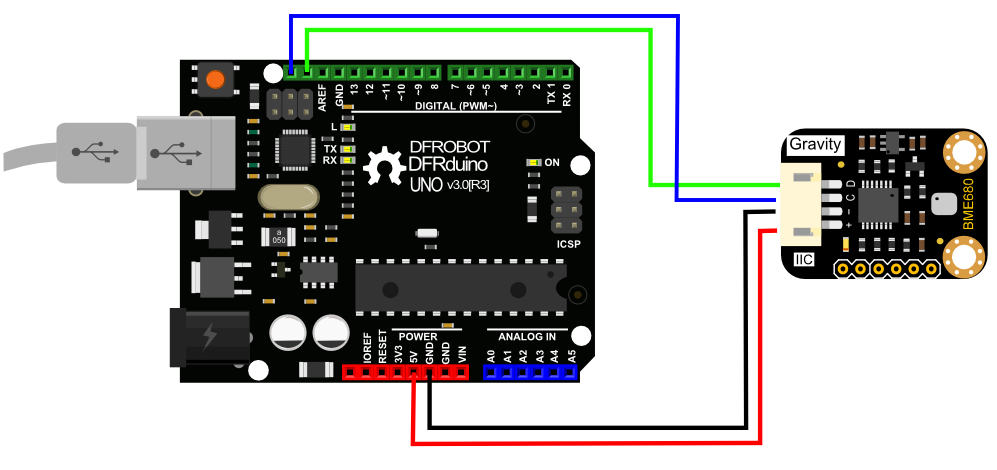

▶ Informação adicional no site da DFRobotLigação uma placa DFRduino UNO através de I2C:

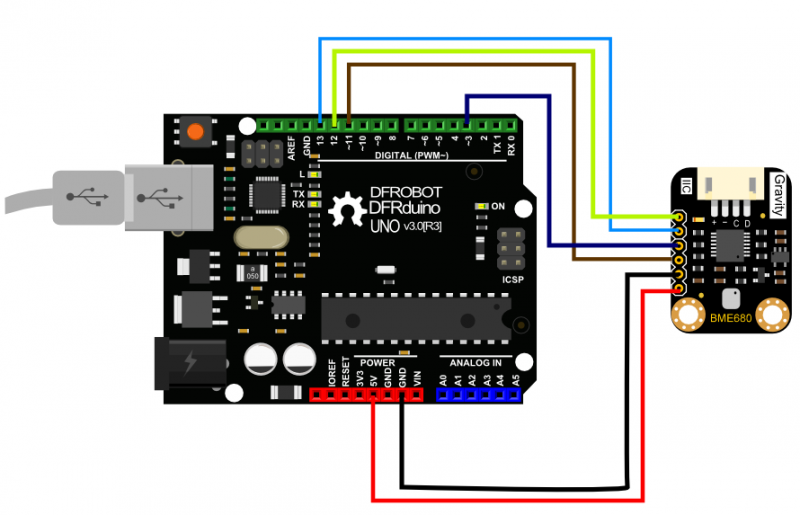

Ligação a uma placa DFRduino UNO através de SPI:
