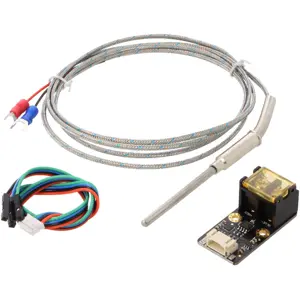

Este sensor digital de alta temperatura consta de un módulo de amplificación/conversión de señal y una sonda de termopar tipo K con vaina de acero inoxidable.
El módulo utiliza un chip dedicado MAX31855K para amplificar la tensión generada por el termopar y convertirla en señales digitales.
El módulo puede medir temperaturas extremadamente amplias, con un rango de -270°C a 1372°C, y las lecturas de los valores pueden realizarse mediante la interfaz I2C con conector tipo Gravity.
CARACTERÍSTICAS:
• Medición de temperatura digital de alta resolución de 14 bits (0.25°C)
• Amplio rango de medición de temperatura
• Tensión de alimentación compatible con controladores de 3.3V y 5V
• Interfaz I2C Gravity de fácil conexión
• Se adapta a cualquier sonda de termopar tipo K

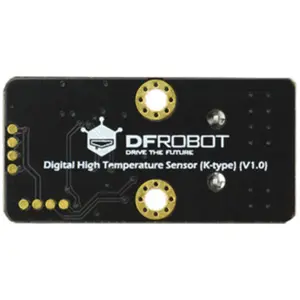

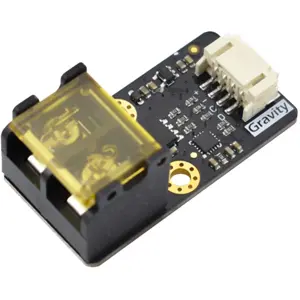

MÓDULO DE CONVERSIÓN DE AMPLIFICACIÓN DE SEÑAL:
• Tensión de entrada (VCC): 3.3 a 5,5V
• Sonda: Termopar tipo K
• Rango de temperatura: -270 a 1372°C
• Resolución: 0.25°C
• Error:
≤ ±2°C (-200°C~700°C)
±4°C (700°C~1350°C)
• Interfaces: Gravidad I2C (Nivel lógico 0-3.3V)
• Dimensión: 44,0 mm * 22,0 mm
SONDA DE TERMOPAR BLINDADA TIPO K:
• Rango de temperatura: hasta 800 °C
• Error: ≤ ±2,5°C
• Longitud del cable: 1,5 m
• Longitud de la sonda: 50mm
• Diámetro de la sonda: ø4mm
• Características: Impermeable, resistente a la corrosión (resistente a ácidos o sustancias alcalinas débiles, a prueba de óxido), resistencia a altas temperaturas
▶ Información adicional en el sitio web de DFRobot
| Nº |
Nombre |
Descripción |
| 1 |
VCC |
Alimentación VCC(3.3~5.5V) |
| 2 |
GND |
Alimentación GND |
| 3 |
SCL |
Señal de reloj I2C |
| 4 |
SDA |
Señal de datos I2C |
| 5 |
BLUE- |
Conexión del terminal negativo de la sonda (tipo K) |
| 6 |
RED+ |
Conexión del terminal positivo de la sonda (tipo K)
|
