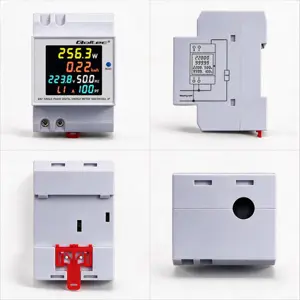

O Qoltec 50977 es un medidor electrónico monofásico multifunción 6-en-1, desarrollado para la monitorización en tiempo real de los principales parámetros de una instalación eléctrica. Instalado directamente en un carril DIN TH35, permite supervisar tensión, corriente, potencia activa, factor de potencia, frecuencia y consumo de energía mediante una pantalla LCD a color de lectura rápida. Con medición de corriente de hasta 100 A mediante transformador de corriente (CT), constituye una solución práctica para cuadros eléctricos domésticos, talleres, pequeños espacios comerciales e instalaciones técnicas.
PRINCIPALES CARACTERÍSTICAS
◆ Medidor multifunción 6-en-1 para instalaciones eléctricas monofásicas
◆ Medición simultánea de tensión CA, corriente CA, potencia activa, factor de potencia, frecuencia y energía eléctrica
◆ Corriente máxima de medición de 100 A
◆ Medición de corriente mediante transformador de corriente (CT)
◆ Transformador de corriente integrado con abertura de aproximadamente 11 mm
◆ Pantalla LCD a color para lectura rápida de los parámetros
◆ Indicación del consumo de energía en kWh
◆ Memoria del valor de energía tras fallo de alimentación
◆ Posibilidad de poner el contador de energía a cero
◆ Actualización de las mediciones 2 veces por segundo
◆ Instalación normalizada en carril DIN TH35 de 35 mm
◆ Clase de precisión 1.0
◆ Adecuado para cuadros eléctricos, instalaciones domésticas, talleres, pequeños espacios comerciales e instalaciones técnicas
ESPECIFICACIONES
• Identificación
- Marca: Qoltec
- Modelo: 50977
- EAN: 5901878509778
- Tipo: Medidor electrónico digital multifunción monofásico
- Número de polos/módulos: 3P
• Parámetros eléctricos
- Tensión nominal: 230 V
- Gama de tensión CA: 40-300 V CA
- Gama de corriente CA: 0-100 A
- Resolución de la medición de corriente: 0.01 A
- Frecuencia: 45-65 Hz
- Factor de potencia: 0.00-1.00 PF
- Gama de medición de la potencia activa: 0-450000 W
- Gama de medición de la energía eléctrica: 0-99999 kWh
- Frecuencia de actualización: 2 veces por segundo
• Medición
- Funciones de medición
· Tensión CA
· Corriente CA
· Potencia activa
· Factor de potencia
· Frecuencia
· Energía eléctrica
- Precisión de medición: 1% ± 2 dígitos
- Clase de precisión: 1.0
- Método de medición de corriente: A través del CT integrado o CT externo (no incluido)
- Diámetro de la abertura del CT integrado: 11 mm
- Sección aproximada máxima del cable en el CT integrado: 12 mm²
- Medición de energía: Unidireccional
• Interfaz y funciones
- Pantalla: LCD a color
- Unidad de consumo de energía: kWh
- Memoria tras fallo de alimentación: Sí
- Reposición del contador de energía: Sí
• Instalación
- Tipo de instalación: Monofásica
- Montaje: Carril DIN TH35
- Anchura del carril DIN: 35 mm
- Aplicaciones
· Cuadros eléctricos
· Instalaciones domésticas
· Talleres
· Pequeños espacios comerciales
· Instalaciones técnicas
· Sistemas de monitorización del consumo de energía
• Características físicas
- Color: Blanco
- Dimensiones: 64 x 54 x 80 mm
- Peso neto: 0.106 kg
- Temperatura de funcionamiento: -20 °C a +70 °C
• Conformidad
- Certificación: CE
- Normas
· IEC 62053-21
· DIN EN 50022
• Embalaje
- Tipo de embalaje: Caja
- Dimensiones del embalaje
· Profundidad/longitud: 59 mm
· Anchura: 90 mm
· Altura: 67 mm
- Peso bruto: 0.125 kg
- Garantía del fabricante: 24 meses
CONTENIDO DEL EMBALAJE
• 1 x Medidor electrónico monofásico Qoltec 50977
• 2 x Manual de uso
• 1 x Tarjeta de garantía
NOTAS
◆ Está destinado exclusivamente a la medición de parámetros de corriente alterna (AC).
◆ La instalación, conexión y desmontaje deben ser realizados por una persona con cualificaciones eléctricas adecuadas.
◆ Antes de la instalación, es obligatorio desconectar la alimentación del circuito y confirmar la ausencia de tensión.
◆ El equipo debe utilizarse únicamente dentro de las gamas admisibles de tensión, corriente y frecuencia.
◆ El conteo de energía puede ponerse a cero mediante el botón de reposición, manteniéndolo pulsado durante unos 5 segundos.
◆ Tras un fallo de alimentación, el medidor conserva el último valor de energía registrado y reanuda el conteo a partir de ese valor.
◆ El equipo debe instalarse en un cuadro eléctrico o caja adecuada, protegido contra la humedad, el contacto directo con agua, polvos excesivos, temperaturas elevadas, vibraciones y gases corrosivos.
