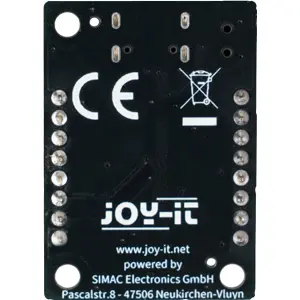

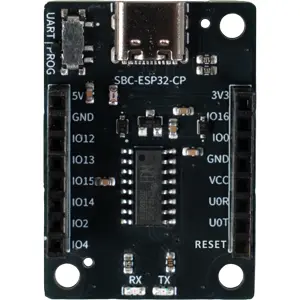

Esta SBC-ESP32-CP es una placa de programación y comunicación desarrollada específicamente para el módulo Joy-IT SBC-ESP32-CAM. Permite programar el módulo de cámara directamente mediante una conexión USB-C, eliminando la necesidad de utilizar un adaptador USB a serie adicional. Integra un conversor CH340C USB-UART, responsable de la comunicación entre el ordenador y el ESP32-CAM. Un selector permite alternar rápidamente entre el modo de programación y el modo de comunicación UART, facilitando tanto la carga de software como la comunicación y la monitorización a través de la interfaz serie. La placa incluye además LEDs de funcionamiento RX y TX, que permiten visualizar la actividad de transmisión y recepción de datos durante la programación, el desarrollo y el diagnóstico.
ESPECIFICACIONES TÉCNICAS
◾ Identificación
• Marca: Joy-IT
• Modelo: ESP32-CAM Programming Board
• Referencia: SBC-ESP32-CP
• EAN: 4250236830612
• Tipo: Placa de programación y comunicación
◾ Compatibilidad
• Placa compatible: Joy-IT SBC-ESP32-CAM
◾ Conversor
• Circuito integrado: CH340C
• Función: Conversor USB-UART
◾ Interfaz
• Conector: USB Type-C
• Norma: USB 2.0
◾ Comunicación
• Interfaz serie: UART
• Modos: Programación / comunicación UART
• Selección de modo: Interruptor integrado
• Indicadores: LED RX / LED TX
◾ Alimentación
• Tensión: 5 V DC
• Conexión: USB Type-C
◾ Nivel lógico
• Tensión: 3,3 V
◾ Conexiones
• Distancia entre pines: 2,54 mm
• Distancia entre filas de pines: 22,86 mm
◾ Características físicas
• Dimensiones: 38 x 27 x 12 mm
• Peso: 6 g
◾ Incluido en el embalaje
• 1x ESP32-CAM Programming Board
