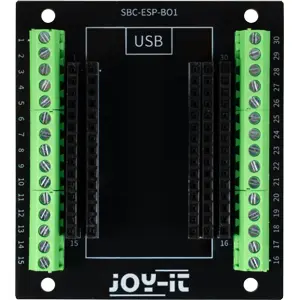

JOY-IT SBC-ESP-BO1 - Placa de expansión para Joy-IT NodeMCU y ESP32

Placa de expansión diseñada para facilitar la conexión de placas de desarrollo Joy-IT basadas en ESP a sensores, pantallas, relés, actuadores y otros componentes externos. Admite placas con una distancia entre filas de pines de 22,86 mm o 25,4 mm, lo que permite su uso con diferentes modelos Joy-IT NodeMCU y ESP32. La placa de desarrollo se inserta directamente en las regletas de pines hembra, pudiendo retirarse o sustituirse sin necesidad de soldadura.

Cada pin de la placa instalada se dirige a dos puntos de conexión adicionales: una regleta de pines hembra y un terminal de tornillo. Esta configuración permite utilizar cables jumper y conexiones por encaje, así como cables fijos, manteniendo al mismo tiempo todos los pines accesibles para mediciones, ampliaciones y otras conexiones. Los terminales están numerados de forma secuencial, lo que facilita la identificación de las conexiones y la organización de los circuitos durante el desarrollo, las pruebas y la creación de prototipos. Los terminales de tornillo proporcionan además una conexión mecánica estable para instalaciones permanentes.

PRINCIPALES CARACTERÍSTICAS
✅ Compatible con diferentes placas de desarrollo Joy-IT NodeMCU y ESP32
✅ Admite dos distancias entre filas de pines: 22,86 mm y 25,4 mm
✅ Permite conectar cada pin simultáneamente a una regleta de pines hembra y a un terminal de tornillo
✅ Facilita la conexión de sensores, pantallas, relés, actuadores y otros componentes
✅ Permite realizar conexiones sin soldar directamente los cables a la placa de desarrollo
✅ Mantiene los pines accesibles para mediciones, ampliaciones y conexiones adicionales
✅ Incluye terminales numerados para facilitar la identificación de las conexiones
✅ Admite conductores de 0,08 a 1,43 mm² (28 a 16 AWG)

ESPECIFICACIONES TÉCNICAS
◾ Identificación
    • Marca: Joy-IT
    • Modelo: ESP Breakout Board
    • Referencia: SBC-ESP-BO1
    • EAN: 4250236831053
    • Tipo: Placa de expansión para placas de desarrollo ESP
◾ Compatibilidad
    • Placas Joy-IT NodeMCU
    • Placas Joy-IT ESP32
    • Distancia entre filas de pines: 22,86 mm / 25,4 mm
◾ Conexiones
    • Regleta de pines hembra
    • Terminales de tornillo
    • Cada pin de la placa instalada se ofrece en los dos tipos de conexión
◾ Distancia
    • Entre pines: 2,54 mm
    • Entre filas de pines: 22,86 mm / 25,4 mm
◾ Terminales de tornillo
    • Sección del conductor: 0,08 a 1,43 mm²
    • Compatibilidad: 28 a 16 AWG
    • Corriente máxima: 2,5 A
◾ Características físicas
    • Dimensiones: 60 x 67 x 12 mm
    • Peso: 36 g
◾ Incluido en el embalaje
    • 1x Placa ESP Breakout Board SBC-ESP-BO1
