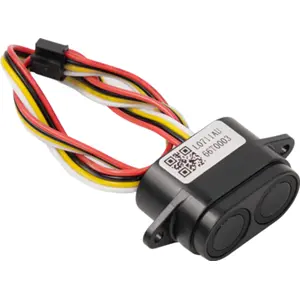

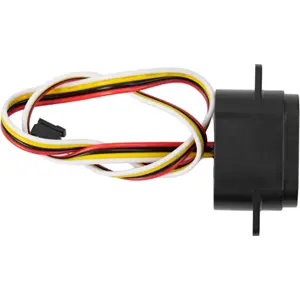

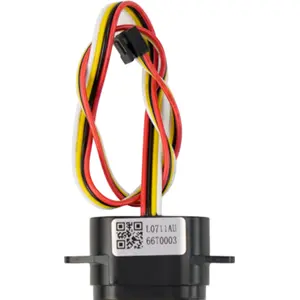

Este sensor ultrasónico de monitorización de nivel de líquidos ha sido diseñado para la detección de nivel sin contacto en situaciones en las que los sensores ultrasónicos tradicionales pueden verse limitados por grandes zonas ciegas, amplios ángulos de medición, respuesta lenta o una instalación difícil. Con una zona ciega ≤1,5 cm y un alcance de medición ajustable de 30 a 300 cm, este sensor de nivel de líquidos se adapta tanto a recipientes compactos como a depósitos de mayores dimensiones, y su comportamiento de medición puede configurarse para diferentes condiciones de instalación.
Integra seis modos de algoritmo, nueve niveles de señal y cinco niveles de reducción de ruido de la alimentación, todos configurables. Además, cuenta con protección IP67, funcionamiento entre 3,3 y 12 V y salida UART Auto con protocolo Modbus. Está destinado a la monitorización fiable del nivel de líquidos en hidroponía, recipientes y depósitos de agua.
PRINCIPALES CARACTERÍSTICAS
- Detección de nivel de líquidos sin contacto, con medición que comienza muy cerca de la superficie del sensor
- Alcance máximo de medición configurable mediante comandos, para adaptarse a recipientes y depósitos de diferentes profundidades sin depender de una distancia de escala completa fija
- Seis modos de algoritmo para diferentes condiciones del líquido: salida de valor en tiempo real, filtrado del oleaje de la superficie del líquido en tres niveles, filtrado de pequeños escalones y modo de alta sensibilidad
- Modo de funcionamiento configurable mediante el protocolo Modbus
- Nueve niveles de señal configurables para adaptar el alcance, la sensibilidad y el ángulo de detección a diferentes dimensiones de depósito y geometrías de instalación
- Cinco niveles de reducción de ruido de la alimentación para mantener la estabilidad de la medición en diferentes entornos eléctricos, como alimentación directa por batería, fuentes USB con cables largos y fuentes conmutadas con alto ruido
- Interfaces de entrada y salida con protección contra descargas electrostáticas conforme a la norma IEC61000-4-2
- Estructura miniatura a prueba de polvo y de agua
ESPECIFICACIONES
- Tensión de funcionamiento: 3,3~12 V
- Corriente en espera: ≤5 µA
- Corriente media de funcionamiento: ≤9 mA
- Distancia de la zona ciega: ≤1,5 cm
- Alcance de medición: 30~300 cm, ajustable (predefinición: 200 cm)
- Precisión: 0,5+(S*0,3%) cm
- Tiempo de respuesta:
- Valor en tiempo real: 100 ms
- Valor procesado: ≥2000 ms
- Tiempo de arranque: ≤650 ms
- Tiempo de ciclo: 100 ms
- Método de salida: UART Auto (protocolo Modbus)
- Compensación de temperatura: Sí
- Ángulo: 10~50°
- Temperatura de funcionamiento: -25 °C~65 °C
- Humedad de funcionamiento: 65~80% HR
- Temperatura de almacenamiento: -30 °C~80 °C
- Humedad de almacenamiento: 65~90% HR
- Clasificación de protección contra descargas electrostáticas: +4K/8K (V), conforme a la norma IEC61000-4-2
- Índice de protección: IP67
- Material de la carcasa: PC
- Modos de algoritmo (6):
- Modos 0, 4 y 5: salida de valor en tiempo real (100 ms)
- Modos 1, 2 y 3: salida de valor procesado (≥2000 ms)
- Modo predefinido: modo 1
- Niveles de señal: 1 a 9 (predefinición: nivel 5, con alcance medible hasta 200 cm)
- Niveles de reducción de ruido de la alimentación: 5 (predefinición: nivel 1)
- Asignación de pines:
- PIN1 (cable rojo): VCC
- PIN2 (cable negro): GND
- PIN3 (cable amarillo): RX
- PIN4 (cable blanco): TX
CONTENIDO DEL PAQUETE

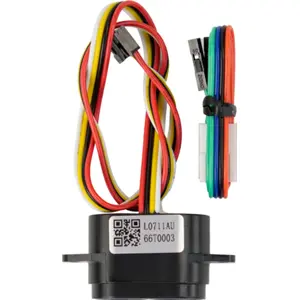

- Sensor ultrasónico de monitorización de nivel de líquidos (3 m) ×1
- Cable adaptador de 4 pines ×1
NOTAS
- Aplicaciones indicadas por el fabricante: monitorización de solución nutritiva en hidroponía, monitorización del nivel de desinfectante en recipientes, monitorización de solución nutritiva en jardineras ornamentales y monitorización del nivel de agua en depósitos de agua y de aguas residuales de autocaravanas.
- Niveles de señal más altos aumentan la sensibilidad, el alcance medible y el ángulo de detección.
- Niveles de reducción de ruido más altos proporcionan una supresión más fuerte, pero también tienen mayor influencia en el ángulo de visión.
- Los modos 1, 2 y 3 proporcionan valores procesados para lecturas más estables. Los modos 0, 4 y 5 proporcionan valores en tiempo real.
- La Wiki oficial ofrece ejemplos de código Arduino para la salida de valor en tiempo real y para la salida de valor procesado en el modo de algoritmo 1. Los ejemplos usan comunicación serie a 115200 baudios y son compatibles con UNO, Mega2560 o ESP32.
- Según la Wiki, el ejemplo de valor en tiempo real es adecuado para superficies de líquido estables, con el sensor instalado a unos 2 m por encima del depósito. Este ejemplo lee la altura vacía, el nivel de agua y la temperatura.
- En el ejemplo del modo de algoritmo 1, el sensor se alimenta desde 5 V y GND, y la altura de instalación se define en milímetros.
