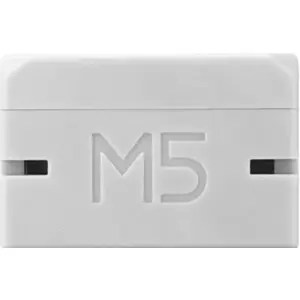

Módulo sensor de distancia por láser de la serie Chain, para mediciones de distancia sin contacto y detección de proximidad. Integra un sensor de medición láser VL53L0C, con alcance especificado de 3 a 200 cm y precisión de ±3%. Utiliza un microcontrolador STM32G031G8U6 para el procesamiento de los datos y la comunicación UART, permitiendo la conexión en cadena con otros dispositivos de la serie M5Stack Chain a través de las dos interfaces HY2.0-4P disponibles. Dispone además de un LED RGB WS2812C para indicación visual y puede funcionar en modo de medición única o continua. Es adecuado para aplicaciones de detección de proximidad, medición de distancia y proyectos de automatización e interacción basados en la plataforma M5Stack.
PRINCIPALES CARACTERÍSTICAS
✅ Sensor láser VL53L0C para medición de distancia sin contacto
✅ Alcance de medición de 3 a 200 cm
✅ Precisión de medición de ±3%
✅ Microcontrolador STM32G031G8U6 para procesamiento y control
✅ Comunicación UART con protocolo de conexión en cadena
✅ 2x interfaces HY2.0-4P para conexión a otros dispositivos de la serie Chain
✅ LED RGB WS2812C integrado para indicación visual
✅ Admite medición única y medición continua
✅ Formato compacto de 23,9 × 23,9 × 16,0 mm
ESPECIFICACIONES TÉCNICAS
◾ Identificación
• Marca: M5Stack
• Modelo: U209
• Serie: Chain
• Tipo: Sensor de distancia láser ToF
◾ Sensor

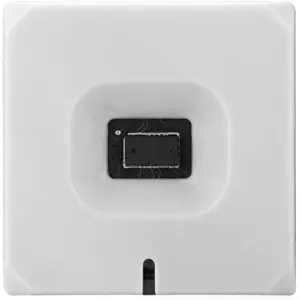

• Módulo láser: VL53L0C
• Tecnología: Time-of-Flight (ToF)
• Alcance de medición: 3 a 200 cm
• Precisión: ±3%
◾ Procesamiento
• Microcontrolador: STM32G031G8U6
◾ Comunicación
• Interfaz: UART
• Protocolo: comunicación serie en cadena (daisy-chain)
• Comunicación con dispositivos de la serie M5Stack Chain
◾ Interfaces

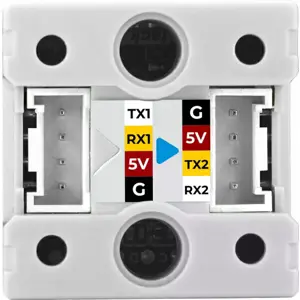

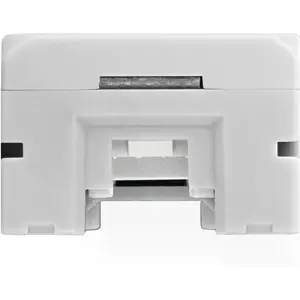

• 2x HY2.0-4P
• Expansión para otros dispositivos Chain
◾ Indicador

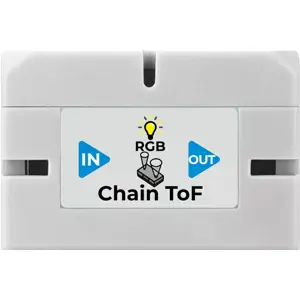

• LED RGB: 1x WS2812C
◾ Modos de medición
• Medición única
• Medición continua
• Modo Stop
◾ Alimentación
• Tensión de entrada: 5 V DC
◾ Consumo
• Modo Stop, RGB blanco encendido: 21,27 mA a 5 V
• Medición única: 20,26 mA a 5 V
• Medición continua: 24,75 mA a 5 V
◾ Condiciones de funcionamiento
• Temperatura: 0 a 40 °C
◾ Distancia de medición
• Alcance especificado: 3 a 200 cm
• En condiciones normales: hasta 120 cm
• Hasta 200 cm: requiere modo Long Range y entorno oscuro sin interferencia infrarroja
◾ Dimensiones
• Producto: 23,9 × 23,9 × 16,0 mm
• Peso: 5,8 g
◾ Aplicaciones
• Detección de proximidad
• Medición de distancia
• Detección de objetos
• Automatización e interacción
• Proyectos IoT con dispositivos M5Stack Chain

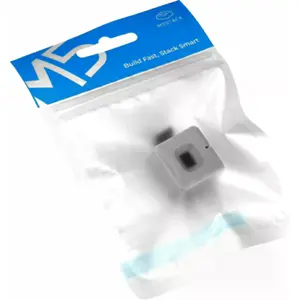

◾ Incluido en el embalaje

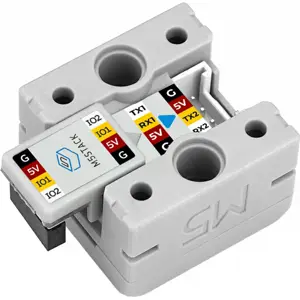

• 1x Chain ToF
• 1x Chain Bridge
