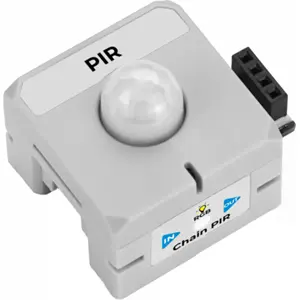

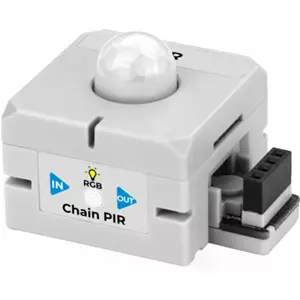

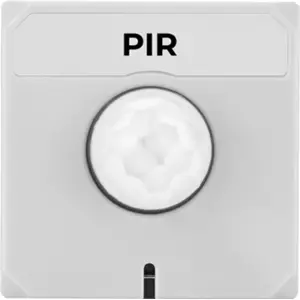

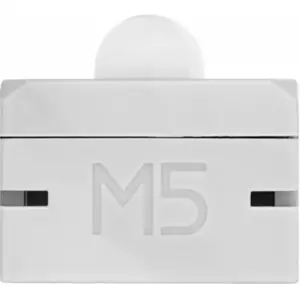

Módulo de sensor de presencia basado en tecnología de infrarrojos pasivos (PIR). Integra un sensor piroeléctrico AS312, un microcontrolador STM32G031G8U6 y un LED RGB WS2812C programable, lo que permite detectar actividad humana y ofrecer indicación visual del estado del sensor. La comunicación se realiza mediante UART a 115200 bps, con dos interfaces HY2.0-4P que permiten conectar varios dispositivos de la serie Chain en configuración de conexión en cadena.
Este módulo está preparado para dos modos de funcionamiento: envío automático del estado de funcionamiento cuando se produce un cambio en la detección o consulta del estado por parte del controlador. Con una distancia máxima de detección de 2,4 m y un ángulo de ±60°, es adecuado para proyectos de automatización doméstica, detección de actividad humana, sistemas de seguridad y otras aplicaciones de detección de presencia.
PRINCIPALES CARACTERÍSTICAS
✅ Distancia máxima de detección de 2,4 m y ángulo de detección de ±60°
✅ Microcontrolador STM32G031G8U6 para el procesamiento de los datos del sensor
✅ LED RGB WS2812C integrado para indicación visual programable
✅ Comunicación UART a 115200 bps con protocolo de conexión en cadena
✅ 2 interfaces HY2.0-4P para conexión a otros dispositivos de la serie Chain
✅ Dos modos de funcionamiento: envío automático del estado o consulta por parte del controlador
✅ Intervalo de detección de 2 segundos
✅ Formato compacto de 23,9 × 23,9 × 22,3 mm y peso de solo 6,8 g
ESPECIFICACIONES TÉCNICAS
◾ Identificación
• Marca: M5Stack
• Producto: Chain PIR
• SKU: U225
• Serie: Chain
• Tipo: Sensor PIR de presencia
◾ Sensor
• Tipo: Sensor piroeléctrico de infrarrojos
• Modelo: AS312
• Distancia máxima de detección: 2,4 m
• Ángulo de detección: ±60°
• Intervalo de detección: 2 s
◾ Procesamiento
• Microcontrolador: STM32G031G8U6
◾ Comunicación
• Interfaz: UART
• Velocidad: 115200 bps
• Formato: 8N1
• Protocolo: comunicación serie en cadena (daisy-chain)
• Modos: envío automático / consulta
◾ Interfaces

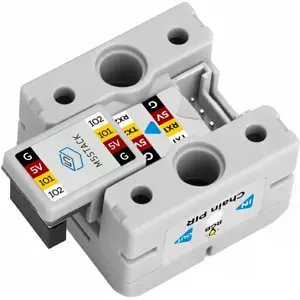

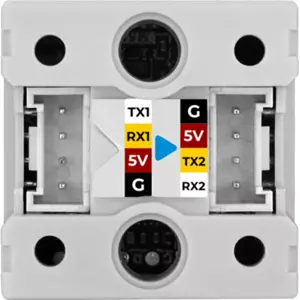

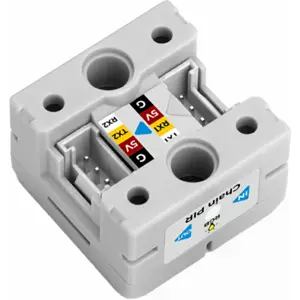

• 2x HY2.0-4P
• Conexión en cadena con dispositivos M5Stack Chain
◾ Indicador

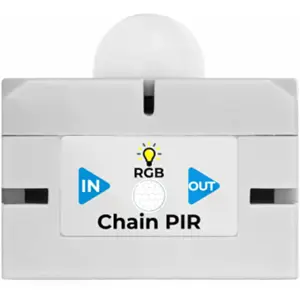

• LED RGB: 1x WS2812C
• Control: programable
◾ Alimentación
• Tensión: 5 V DC
• Consumo: 10,74 mA a 5 V
◾ Dimensiones
• 23,9 × 23,9 × 22,3 mm
• Peso: 6,8 g
◾ Aplicaciones
• Detección de actividad humana
• Automatización doméstica
• Sistemas de alarma y seguridad
• Proyectos de detección de presencia
• Proyectos de IoT y automatización con dispositivos M5Stack Chain
◾ Incluido en el embalaje
• 1x M5Stack Chain PIR
• 1x Chain Bridge
