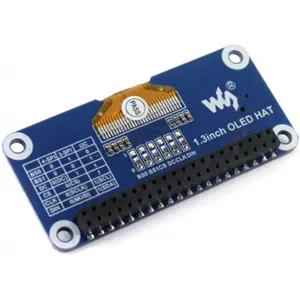

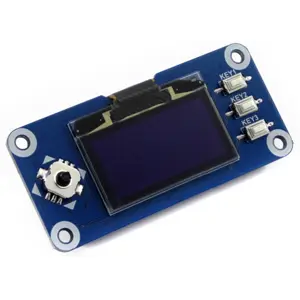

Placa de expansión para Raspberry Pi equipada con una pantalla OLED de 1,3" y una resolución de 128 × 64 píxeles. Utiliza el controlador SH1106 y admite comunicación mediante interfaces SPI de 3 o 4 hilos o I²C, seleccionables mediante resistencias de configuración en la propia placa. La pantalla monocroma azul ofrece un ángulo de visión superior a 160°. Además de la pantalla, integra también un joystick de 5 posiciones y tres botones pulsadores, lo que permite crear una interfaz de control compacta para proyectos de automatización, monitorización, IoT y otras aplicaciones con Raspberry Pi. Es compatible con la interfaz GPIO de 40 pines de los Raspberry Pi y también puede utilizarse con Jetson Nano.
ESPECIFICACIONES TÉCNICAS
◾ Identificación
• Marca: Waveshare
• Modelo: 1.3inch OLED HAT
• SKU: 13890
• Referencia: 1.3inch OLED HAT
◾ Pantalla
• Tecnología: OLED
• Tamaño: 1,3″
• Resolución: 128 × 64 píxeles
• Color: Azul
• Controlador: SH1106
• Ángulo de visión: >160°
◾ Interfaz de comunicación
• 4-wire SPI
• 3-wire SPI
• I²C

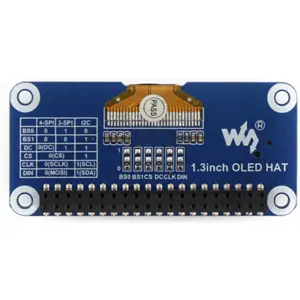

• Selección mediante resistencias de configuración en la placa
◾ Alimentación
• Tensión de funcionamiento: 3,3 V
• Corriente aproximada: 29 mA con la pantalla totalmente encendida
• Corriente aproximada: 1 mA con la pantalla totalmente apagada
◾ Controles
• Joystick: 5 posiciones
• KEY1: GPIO P21 / BCM 21
• KEY2: GPIO P20 / BCM 20
• KEY3: GPIO P16 / BCM 16
• Joystick Up: BCM 6
• Joystick Down: BCM 19
• Joystick Left: BCM 5
• Joystick Right: BCM 26
• Joystick Press: BCM 13
◾ Compatibilidad
• Raspberry Pi con GPIO de 40 pines
• Jetson Nano
◾ Condiciones de funcionamiento
• Temperatura: -20 a 70 °C
• Almacenamiento: -30 a 80 °C
◾ Dimensiones:
65 × 30 mm
◾ Incluido en el paquete
• 1x 1.3inch OLED HAT
• 1x Kit de tornillos para Raspberry Pi
▶ Wiki 1.3inch OLED HAT
