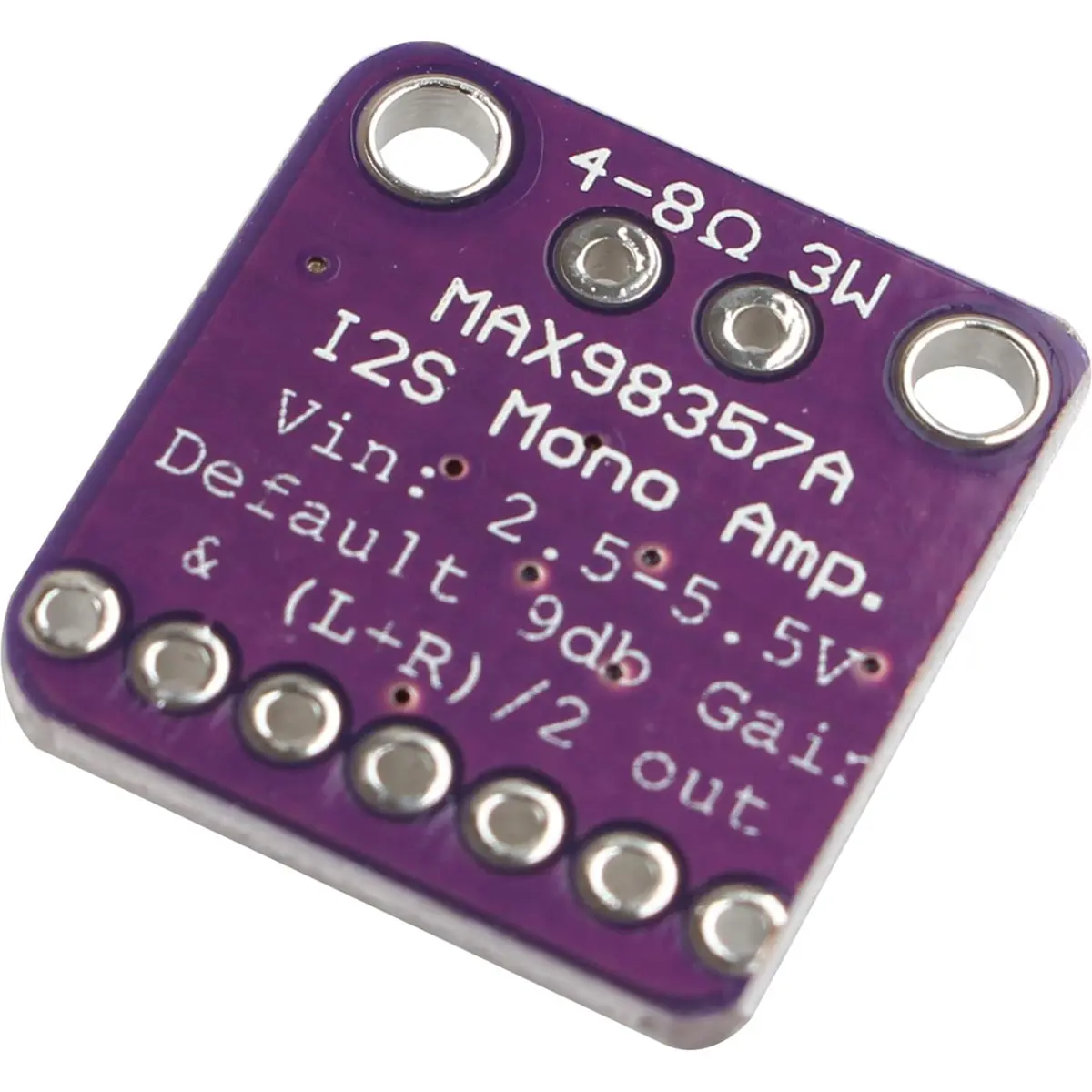

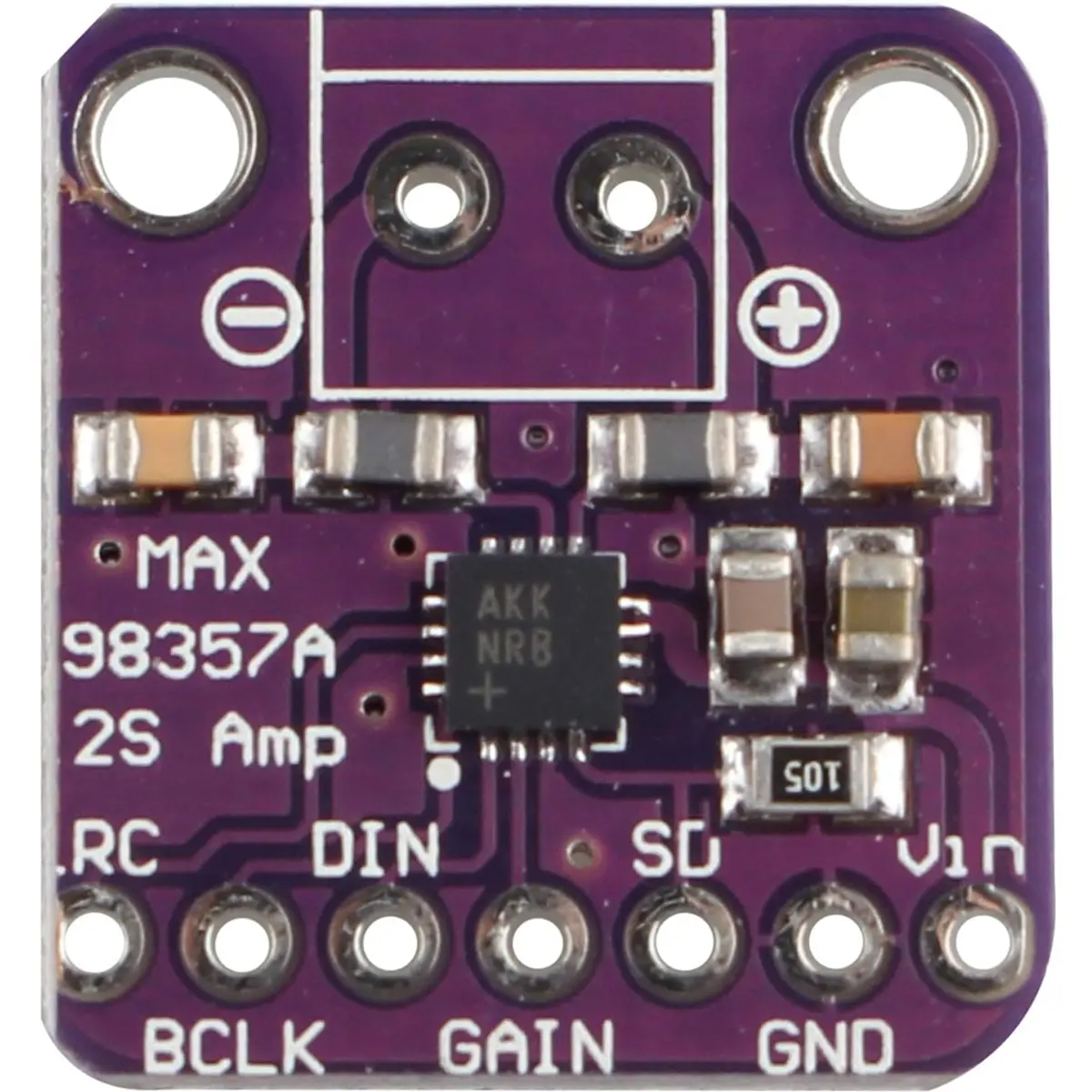

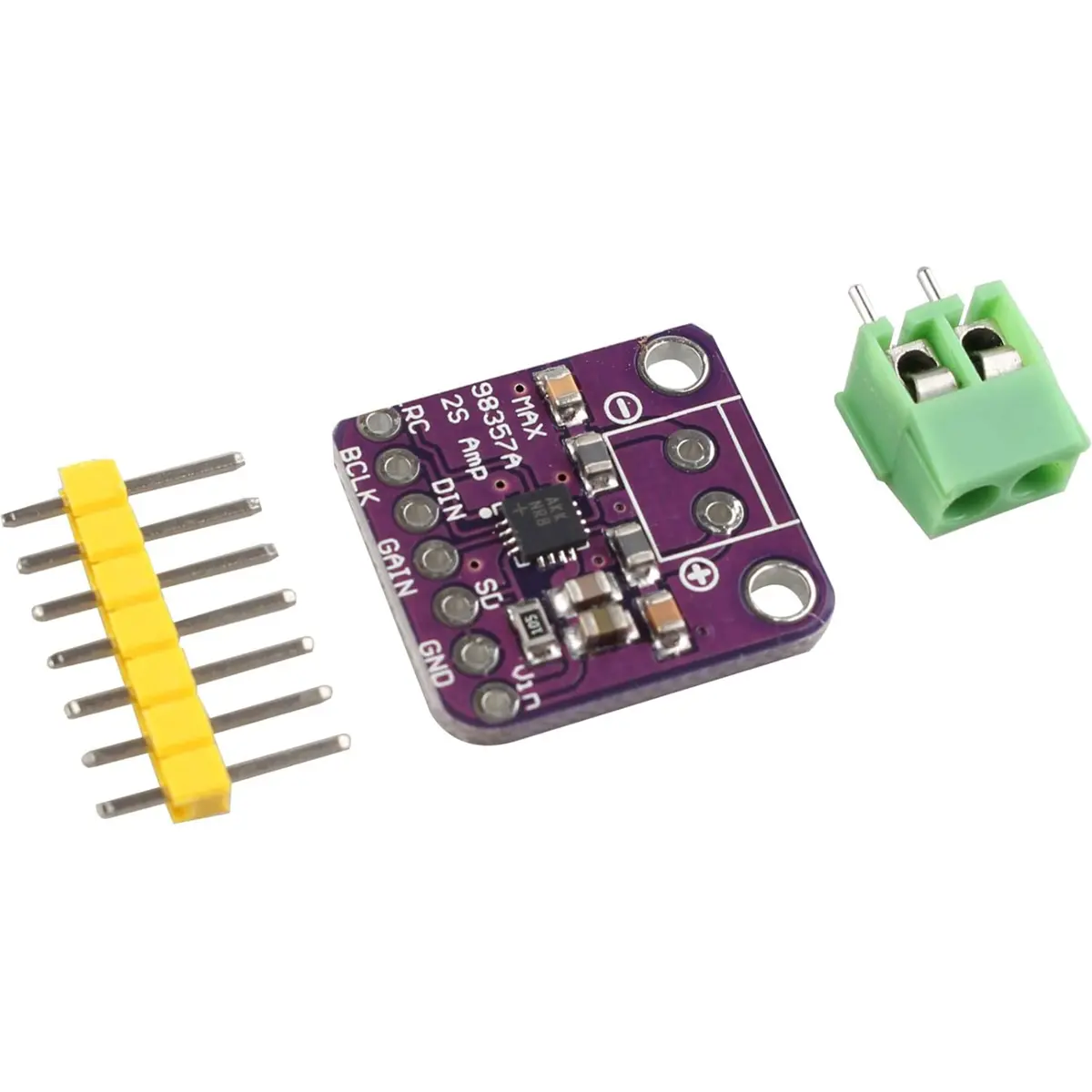

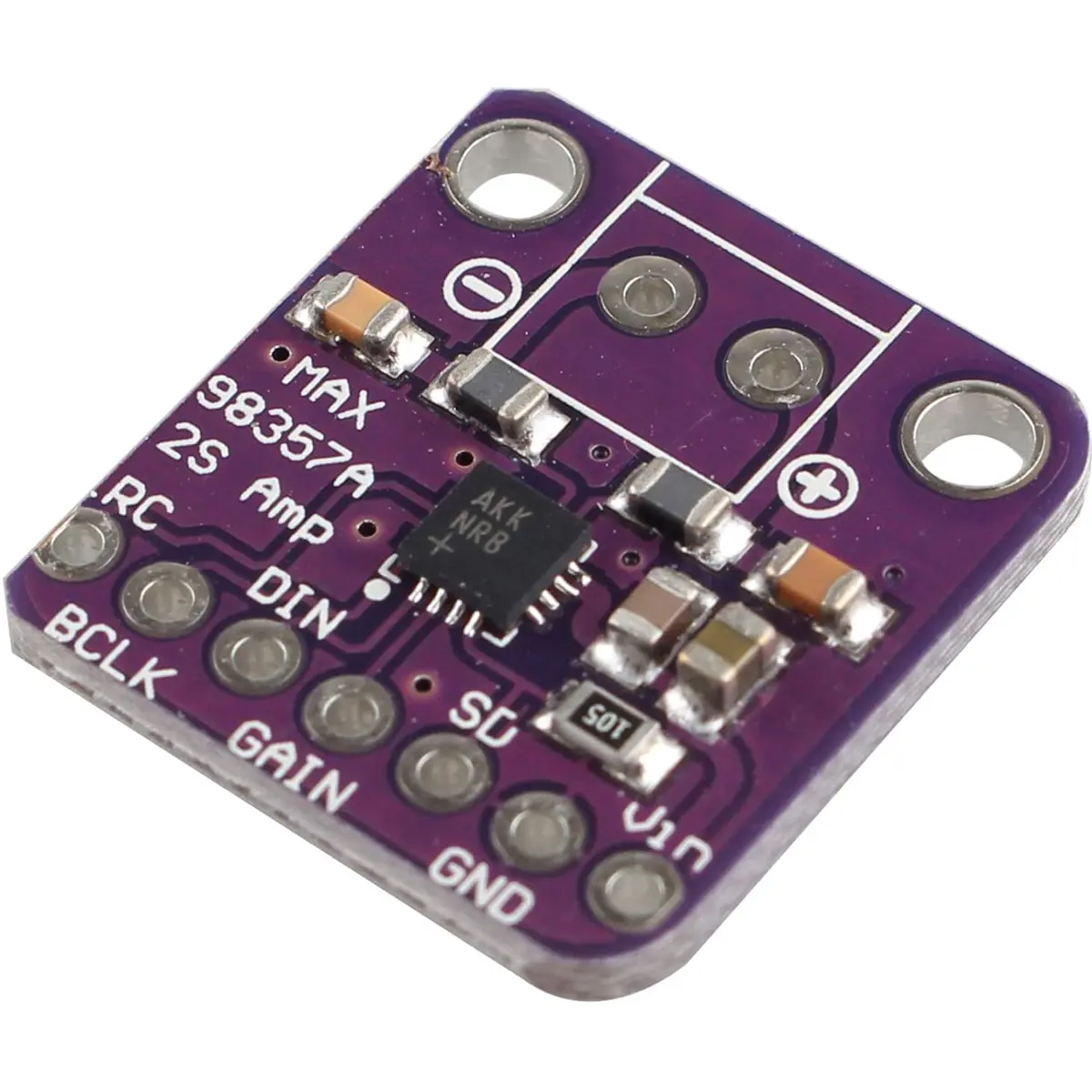

MAX98357A - Módulo Amplificador de Audio Digital I²S

El MAX98357A I2S Audio Amplifier Module es un módulo de amplificación de audio digital Clase D, compacto y de elevada eficiencia, basado en el amplificador MAX98357A. La interfaz de audio digital I²S permite una integración sencilla en sistemas de audio digitales, sin necesidad de una señal MCLK externa. El dispositivo admite frecuencias de muestreo de 8 kHz a 96 kHz y puede configurarse para producir el canal izquierdo, el canal derecho o la combinación de ambos canales.
La salida Clase D sin filtro utiliza modulación de espectro ensanchado y control de la velocidad de las transiciones para reducir las emisiones electromagnéticas y los requisitos de componentes externos. El MAX98357A integra además circuitos de reducción de clics y chasquidos, baja susceptibilidad a interferencias de radiofrecuencia y protección contra cortocircuito y condiciones térmicas.

PRINCIPALES CARACTERÍSTICAS

• Interfaz de audio digital I²S.
• Funcionamiento sin necesidad de señal MCLK externa.
• Selección de la salida entre canal izquierdo, canal derecho o combinación de ambos canales.
• Salida Clase D sin filtro.
• Control de la velocidad de las transiciones para reducir las emisiones electromagnéticas.
• Modulación de espectro ensanchado para reducir las emisiones electromagnéticas.
• Circuitos dedicados para reducir clics y chasquidos.
• Baja susceptibilidad a radiofrecuencia, con rechazo de ruido TDMA procedente de radios GSM.
• Protección integrada contra cortocircuito y condiciones térmicas.

ESPECIFICACIONES

• Dispositivo: MAX98357A
• Interfaz de audio: I²S
• Alimentación:
  • Funcionamiento con alimentación simple: 2,5 V a 5,5 V
• Potencia de salida:
  • 3,2 W en 4 Ω a 5 V
• Corriente en reposo: 2,4 mA
• Eficiencia:
  • 92% (RL = 8 Ω, POUT = 1 W)
• Ruido de salida: 22,8 μV RMS (AV = 15 dB)
• THD+N: 0,013% a 1 kHz
• MCLK: no requerido
• Frecuencias de muestreo: 8 kHz a 96 kHz
• Datos de audio:
  • 16, 24 o 32 bits en el modo I²S
  • 16 o 32 bits en el modo TDM
• Salida:
  • Izquierda
  • Derecha
  • (Izquierda/2 + Derecha/2)
• Control de la velocidad de las transiciones: integrado
• Salidas Clase D: sin filtro
• Modulación: espectro ensanchado
• PSRR: 77 dB a 1 kHz
• Susceptibilidad a RF: baja
• Rechazo de ruido TDMA de radios GSM
• Reducción de clics y chasquidos: circuitos integrados
• Protección:
  • Cortocircuito
  • Térmica
• Encapsulados del MAX98357A:
  • WLP: 1,345 mm × 1,435 mm × 0,64 mm, paso de 0,4 mm
  • TQFN: 3 mm × 3 mm × 0,75 mm
• Temperatura de funcionamiento: -40 °C a +85 °C
