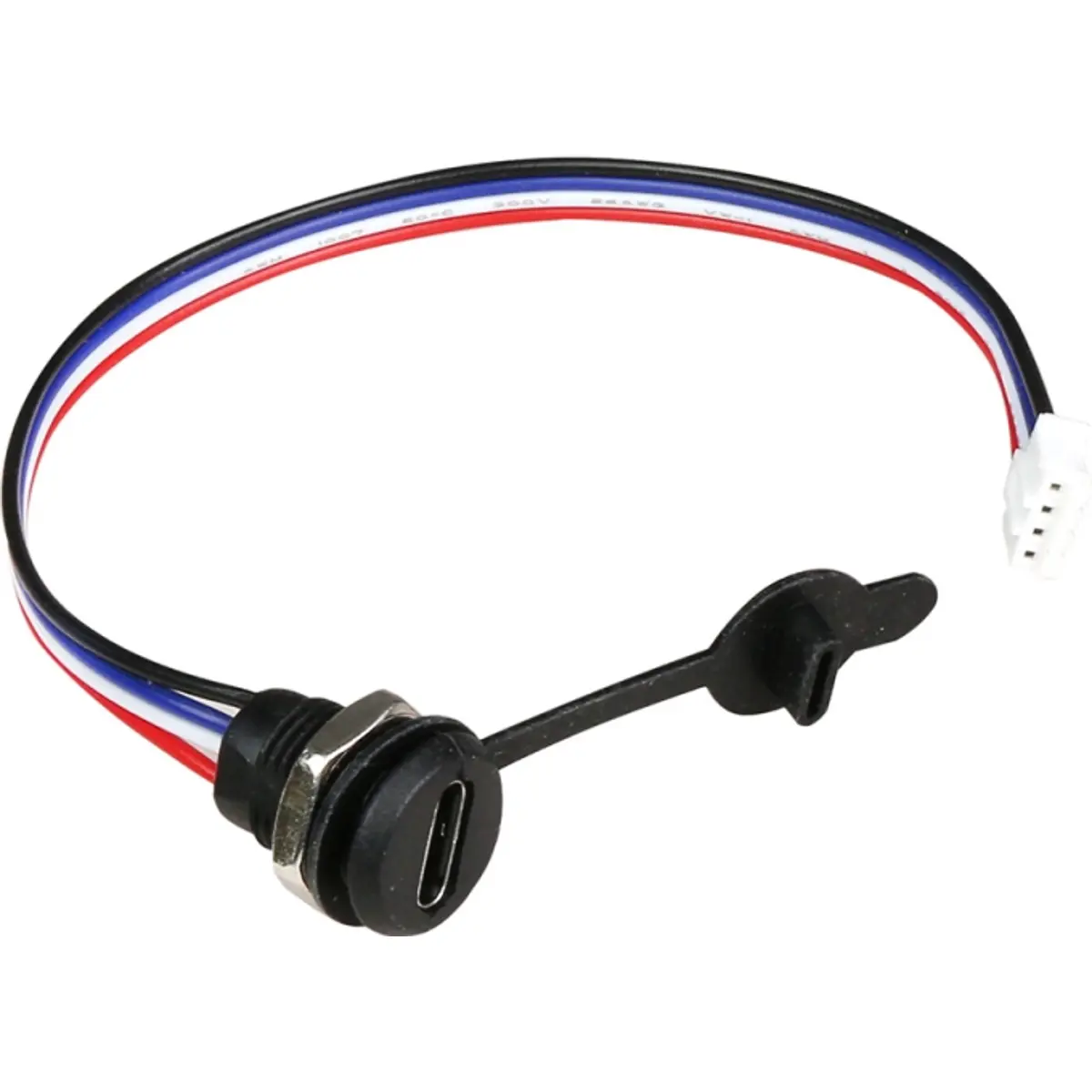

Añade un puerto USB-C a la caja de tu proyecto con este cable de montaje en panel. En uno de los lados tiene un conector USB-C de dimensiones muy reducidas; en el otro, un cable con conector JST PH, con los conductores de alimentación, masa y D+ / D-, para una integración rápida. Es adecuado para conexiones USB de anfitrión (host) o para algunas conexiones de cliente.

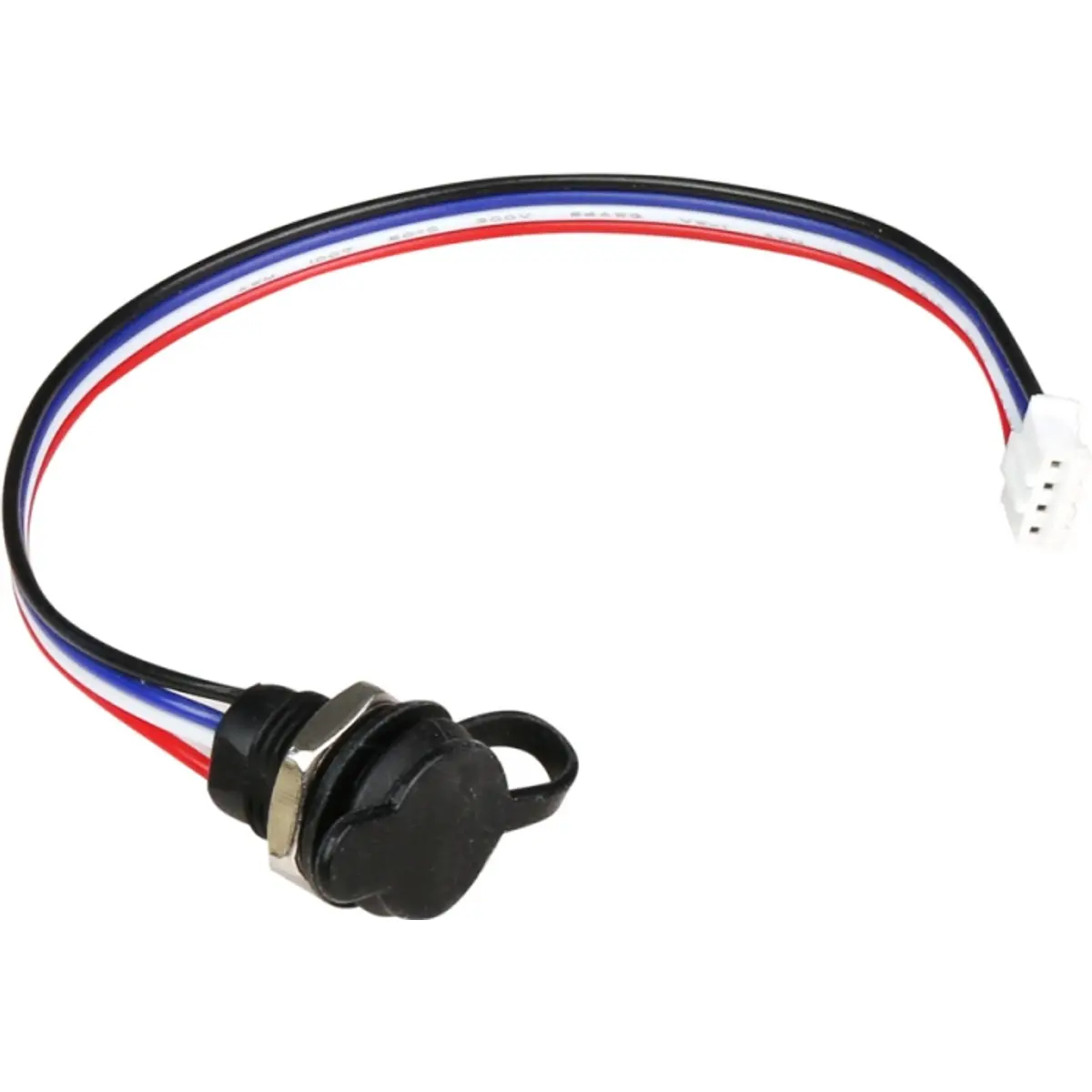

La instalación es sencilla: solo tienes que hacer un orificio con una broca o una sierra de corona común, aflojar la tuerca de plástico, insertar el conector y volver a apretar. El cuerpo es sólido, con un reborde de plástico que disimula el orificio, e incluye una tapa extraíble que protege el puerto USB-C de la suciedad.
PRINCIPALES CARACTERÍSTICAS
- Instalación con broca o sierra de corona común, sin formas especiales ni necesidad de limar
- Reborde de plástico que disimula el orificio de montaje
- Conexión rápida mediante conector JST PH
- Tapa extraíble para proteger el puerto USB-C de la suciedad
ESPECIFICACIONES
- Conector de panel: USB-C (toma)
- Conector interno: JST PH de 4 pines
- Conductores disponibles: alimentación, masa, D+ y D-
- Conductores CC: no conectados
- USB Power Delivery (PD): no compatible
- Dimensiones:
- Diámetro total (incluida la tuerca): aprox. 14 mm
- Diámetro de la parte de montaje en panel: aprox. media pulgada
- Orificio de montaje:
- Diámetro mínimo: 11 mm
- Diámetro máximo: hasta 13,5 mm
- Espesor del panel:
- Máximo: 7 mm (0,275")
- Mínimo: algunos milímetros
- Materiales de panel compatibles: madera, plástico y metal
- Fijación: tuerca de plástico roscada
- Código de colores de los cables:
- Rojo: 5 V
- Blanco: D-
- Azul: D+
- Negro: GND (masa)
