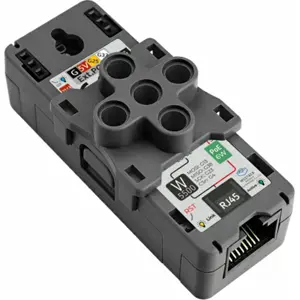

A M5Stack Unit PoE CAM-W v1.1 es una cámara programable compacta equipada con un sensor de imagen OV3660 de 3 MP y controlador Ethernet W5500. Combina conexión Ethernet a través de RJ45, alimentación PoE y conectividad Wi-Fi 2,4 GHz. La alimentación a través de Ethernet admite el estándar IEEE 802.3af, con un consumo máximo de 6 W, lo que permite simplificar la instalación mediante la utilización de una única conexión de red para comunicación y alimentación. La interfaz Ethernet admite velocidades de 10 o 100 Mbps, según la conexión utilizada.
Esta cámara tiene 16 MB de memoria Flash y 8 MB de PSRAM, interfaz Grove, botón programable, LED indicador y pines de expansión. Incluye además un soporte de montaje para la cámara y un clip compatible con sistemas LEGO. La Unit PoE CAM-W v1.1 es adecuada para monitorización de espacios, captura programada de imágenes, visión artificial, automatización industrial y aplicaciones de hogar inteligente. La programación puede realizarse a través de Arduino IDE o ESP-IDF.
PRINCIPALES CARACTERÍSTICAS
✅ Integra un procesador ESP32-D0WDQ6-V3 dual-core a 240 MHz para el desarrollo de aplicaciones de visión e IoT
✅ Incluye sensor de imagen OV3660 de 3 MP con campo de visión diagonal de 66,5°
✅ Ofrece conexión Ethernet a través de RJ45 con controlador W5500 y velocidades de 10/100 Mbps
✅ Admite PoE IEEE 802.3af, con alimentación y comunicación a través de un único cable de red y consumo máximo de 6 W
✅ Dispone de Wi-Fi 2,4 GHz para aplicaciones de comunicación inalámbrica
✅ Incluye 16 MB de memoria Flash y 8 MB de PSRAM para la ejecución de aplicaciones y el procesamiento de imagen
✅ Dispone de interfaz Grove, botón programable, LED indicador y pines de expansión para la integración de periféricos
✅ Admite formatos de imagen RAW, RGB, YUV, YCbCr y JPEG
✅ Incluye soporte de montaje para la cámara y clip compatible con sistemas LEGO
✅ Permite el desarrollo a través de Arduino IDE y ESP-IDF, con ejemplos oficiales para captura de imagen, transmisión HTTP, RTSP y funcionamiento como WebCam
ESPECIFICACIONES TÉCNICAS
◾ Identificación
• Marca: M5Stack
• Modelo: Unit PoE CAM-W v1.1
• SKU: U121-B-V11
• Tipo: Cámara PoE programable
• Plataforma: ESP32
◾ Procesador
• SoC: ESP32-D0WDQ6-V3
• Arquitectura: Xtensa 32-bit LX6
• Núcleos: Dual-core
• Frecuencia: 240 MHz
◾ Cámara
• Sensor: OV3660
• Resolución: 3 MP
• Campo de visión diagonal: 66,5°
• Tamaño del píxel: 1,75 x 1,75 µm
• Control de exposición: AEC
• Control de ganancia: AGC
• Balance de blancos: AWB
• Filtro de banda automático: ABF
• Calibración automática del nivel de negro: ABLC
◾ Formatos de imagen
• RAW
• RGB565/555/444
• YUV422/420
• YCbCr422
• JPEG
◾ Memoria
• Flash: 16 MB
• PSRAM: 8 MB
◾ Ethernet
• Controlador: W5500
• Interfaz: RJ45
• Velocidad: 10/100 Mbps
• Protocolos: TCP, UDP, ICMP, IPv4, ARP, IGMP y PPPoE
◾ Wi-Fi
• Norma: IEEE 802.11 b/g/n
• Frecuencia: 2,4 GHz
◾ PoE
• Norma: IEEE 802.3af
• Potencia máxima: 6 W
• Función: alimentación y comunicación a través de Ethernet

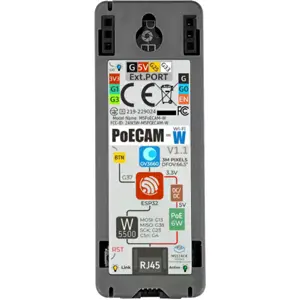

◾ Interfaz Grove
• Conector: Grove HY2.0-4P
• SCL: G33
• SDA: G25
• Alimentación: 5 V
• GND: GND
◾ Control
• Botón: 1x
• Pin del botón: G37
• LED indicador: 1x LED azul
• Pin del LED: G0
◾ Pines de expansión
• CHIP_UP: EN
• G0
• GND
• VCC: 3,3 V
• G1
• G3
◾ Programación
• Plataformas: Arduino IDE, ESP-IDF
• Interfaz de programación: interfaz de programación reservada
• Funciones disponibles: captura de imagen, HTTP POST, transmisión RTSP, WebCam y control del LED

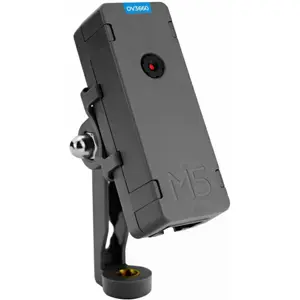

◾ Montaje
• Soporte de montaje de la cámara: incluido
• Compatibilidad LEGO: clip compatible incluido
◾ Dimensiones y peso
• Dimensiones: 64 x 24 x 18 mm
• Peso: 20,6 g
• Dimensiones del embalaje: 80 x 38 x 33 mm
• Peso bruto: 44,6 g
◾ Aplicaciones
• Monitorización de almacenes
• Captura programada de imágenes
• Visión artificial
• Monitorización doméstica
• Automatización industrial
• Adquisición remota de imagen
◾ Incluido en el embalaje
• 1x M5Stack Unit PoE CAM-W v1.1
• 1x Soporte de montaje de la cámara
• 1x Clip compatible con LEGO
