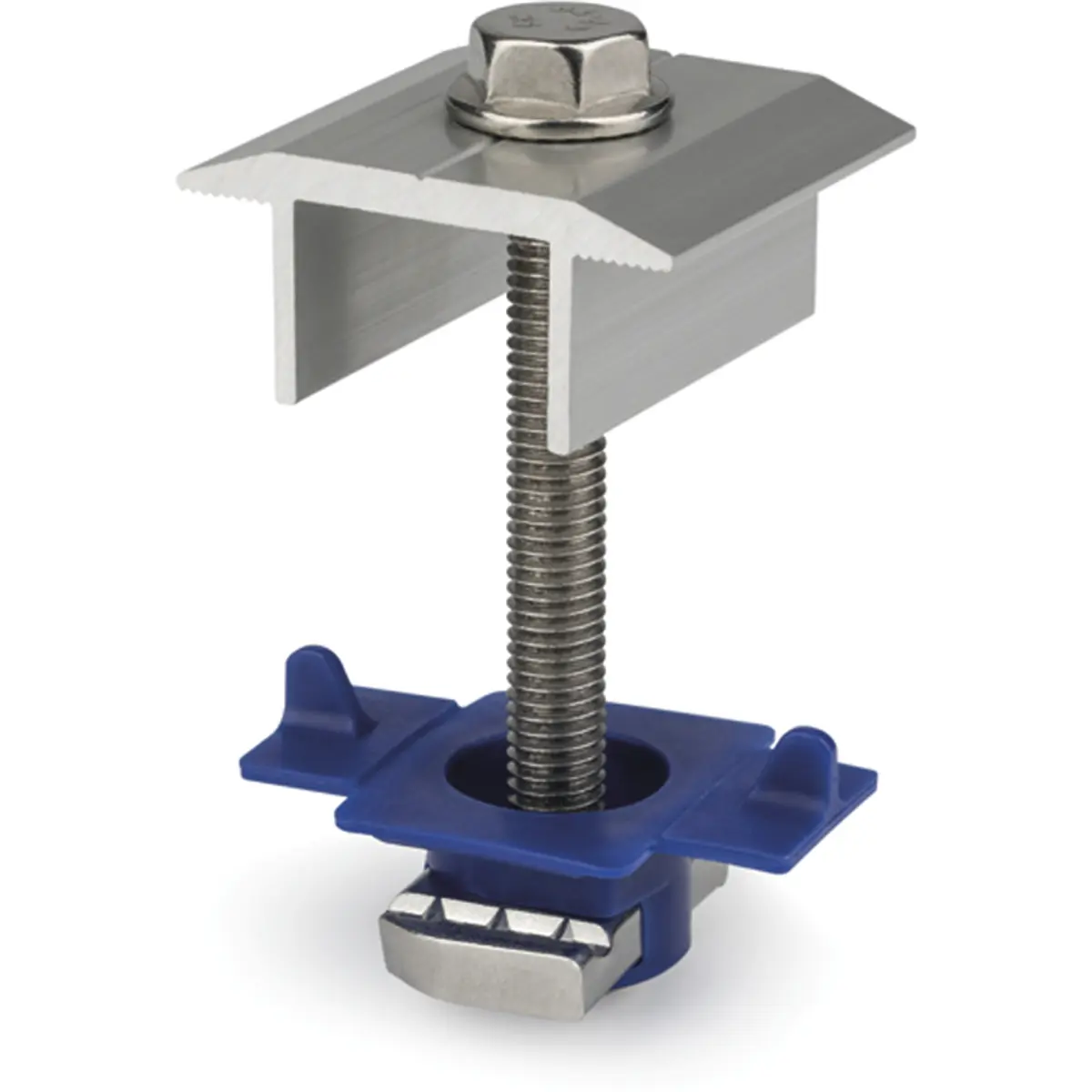

INDEX KFR-SS 870 - Grampo de fixação simples para montagem de painéis solares 40-50mm

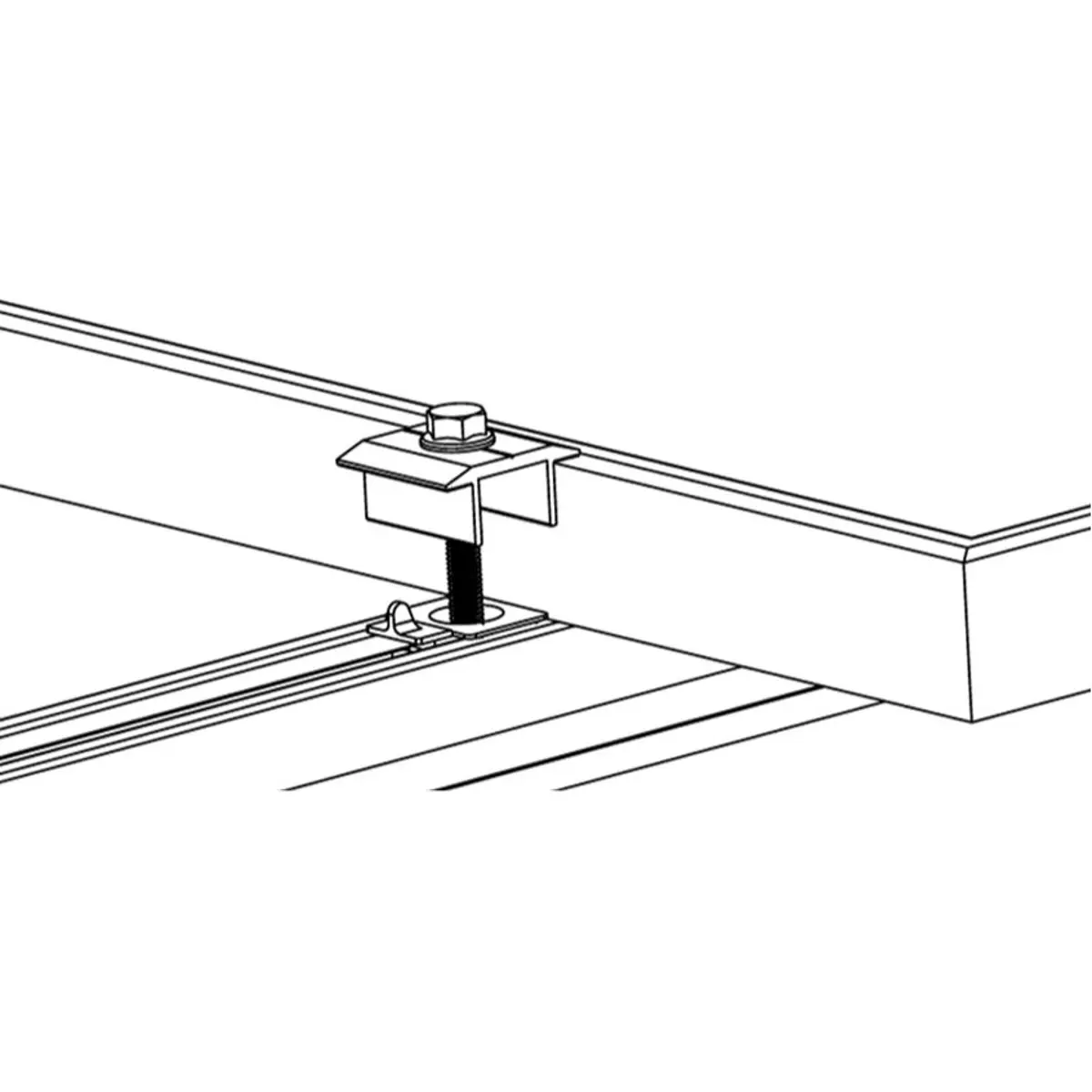

Este componente é essencial para a fixação dos painéis solares. Garante a firmeza dos painéis através da pressão exercida pelo perfil de fixação na parte superior do caixilho e pela ponte metálica na parte inferior, ambos incluídos no kit.

Ao ser utilizado para fixar os painéis nas extremidades das fileiras, é necessário complementá-lo com o calibre final de alumínio GM-A (ou GM-N), cujas dimensões devem coincidir com a altura do quadro dos painéis solares.


Características:
- Grampo completo destinado à fixação de painéis solares.
- Elemento pré-montado.
- Para uso exterior.
- Ajustável para molduras de placa solar com altura entre 40 e 50mm.
- Zonas de apoio no perfil grampo e ponte metálica com superfície dentada para melhor aderência superior e inferior das placas.
- Pode ser utilizado indistintamente para fixar placas tanto em zonas intermediárias como nas extremidades.
- Design específico para acoplamento de calhas de moldura quando montado nas extremidades da fila.
- Produz uma separação de 26mm entre placas.
- Montagem rápida e intuitiva que facilita as tarefas de montagem e manutenção.


Elemento pré-montado que inclui os seguintes elementos:
- 1 perfil grampo PGSA26 (ou PGSN26), extruído em alumínio EN AW 6005T6 com acabamento anodizado.
- 1 parafuso DIN-6921 (M8x50 ou M8x70) e 1 porca rápida INDEXTRUT - M8, ambas em aço inoxidável A2-70.
- 1 junta tórica para facilitar a montagem pelo instalador
