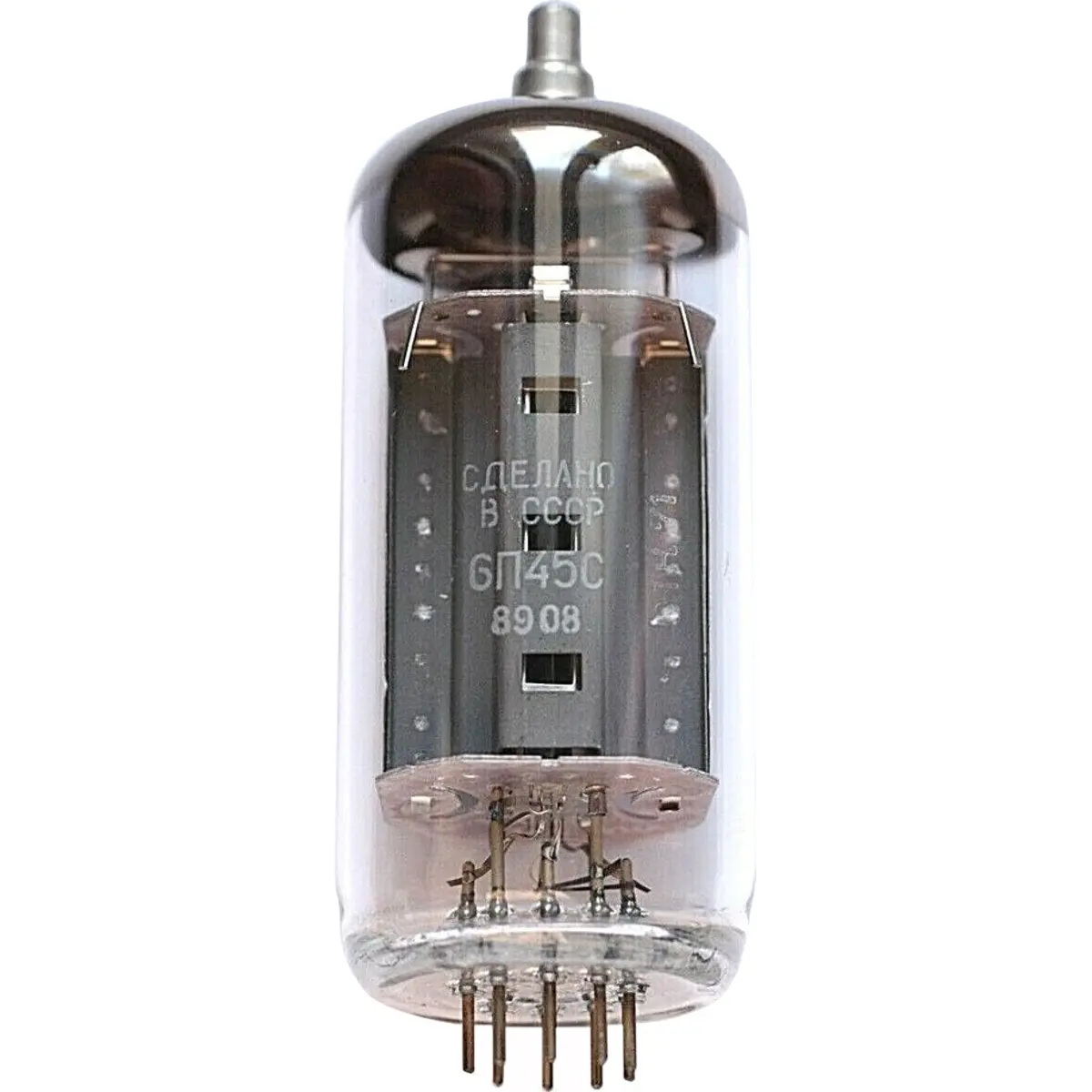

La válvula 6P45S es una válvula de potencia tipo tetrodo, ampliamente utilizada en amplificadores de audio y sistemas de transmisión. Reconocida por su robustez y fiabilidad, la 6P45S es popular en aplicaciones de audio de alta fidelidad (Hi-Fi), ofreciendo un rendimiento estable y eficiente. Es importante tener en cuenta que la 6P45S es equivalente a otras válvulas de potencia, incluidas 6P42S, EL509, EL519 y 6KG6, que pueden utilizarse en circuitos similares, según las necesidades específicas de potencia y rendimiento.
Especificaciones técnicas:
- Tipo: Tetrodo de potencia
- Equivalencias: 6P42S, EL509, EL519, 6KG6
Parámetros eléctricos:
- Tensión de calentamiento (Vh): 6,3 ± 0,6 V
- Corriente de calentamiento (If): 2,5 ± 0,2 A
- Tensión en el ánodo (Va): 50 V
- Tensión en la segunda rejilla (Vg2): 175 V
- Tensión en la primera rejilla (Vg1): -10 V
- Corriente en el circuito del ánodo en impulso (Ia): 800 mA
- Corriente en el circuito de la segunda rejilla en impulso (Ig2): 150 mA
- Resistencia interna (Ri): 2,5 kΩ
- Corriente en el circuito de la primera rejilla inversa (Ig1): ≤ 2 µA
Parámetros máximos:
- Tensión máxima en el ánodo (Va máx.): 400 V
- Tensión máxima en la segunda rejilla (Vg2 máx.): 300 V
- Potencia disipada en el ánodo (Pd en el ánodo): 35 W
- Potencia disipada en la segunda rejilla (Pd en la segunda rejilla): 5,5 W
- Corriente en el circuito del cátodo (Ic): 500 mA
- Tensión en el ánodo en impulso (Va en impulso): 8 kV
- Tensión entre cátodo y calentador (Vch): 100 V
- Resistencia en el circuito de la primera rejilla (Rg1): 2,2 mΩ
