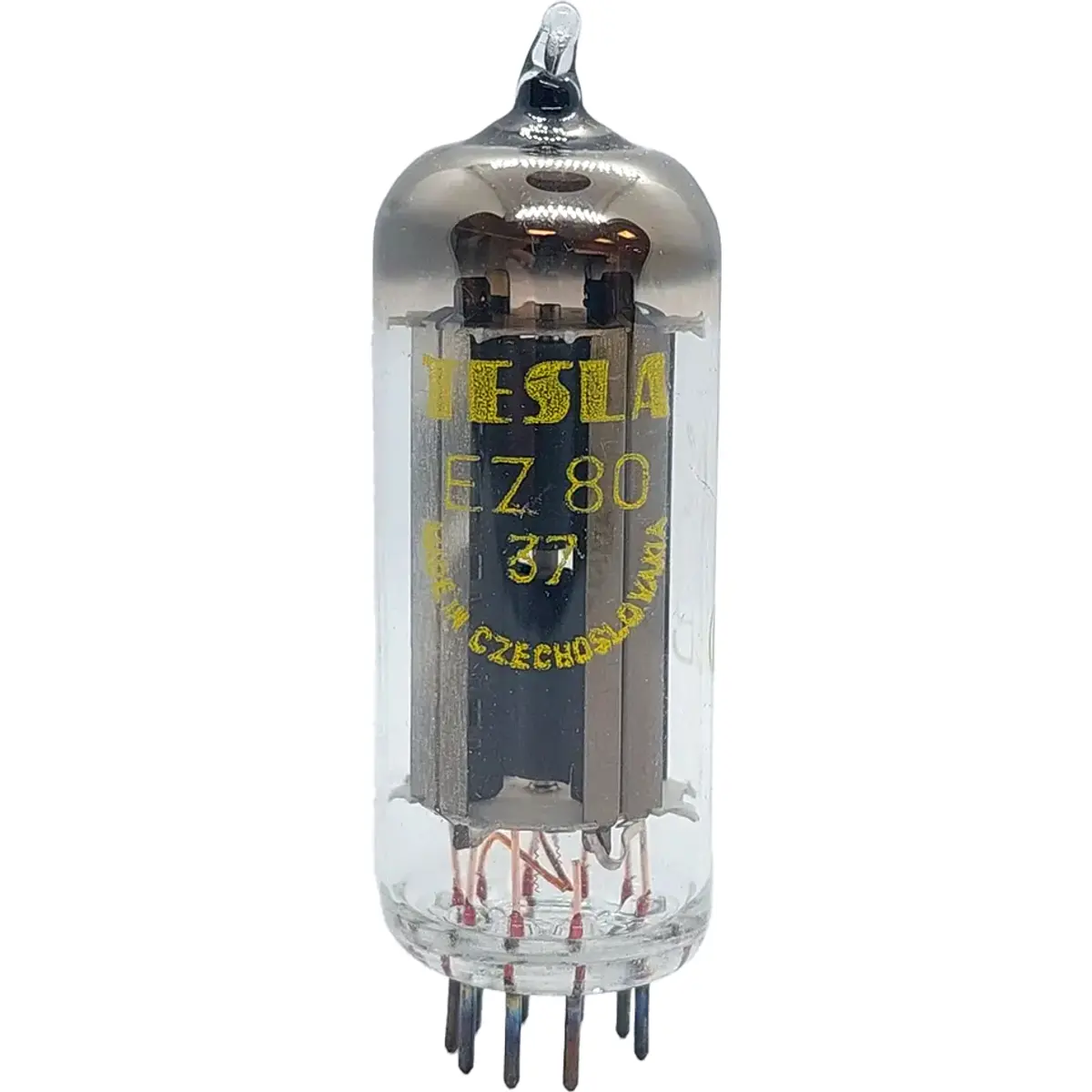

A válvula retificadora EZ80/6V4, possui 9 pinos, destina-se à eficiente retificação de alta tensão. Devido à sua configuração robusta e longa vida útil, é frequentemente escolhida em fontes de alimentação para equipamentos de áudio, amplificadores de guitarra e sistemas de áudio hi-fi. Destaca-se pela capacidade de proporcionar um fornecimento estável de energia, sendo especialmente apreciada em ambientes musicais e aplicações de áudio de elevada qualidade.
Amplamente utilizada em receptores de transmissão e equipamentos de áudio residenciais, a retificadora de onda completa EZ80 é indicada para tarefas específicas. Tem uma corrente máxima de 90 mA e requer uma resistência em série de 300 ohms para reduzir o aumento inicial durante o carregamento do condensador de reserva, cuja capacidade máxima é de 50 µF. Cada ânodo conduzirá alternadamente quando ligado a qualquer extremidade de um transformador principal com ponto central aterrado.
Para quem procura uma alternativa, a EZ81, compatível em termos de pinos, oferece uma classificação de corrente mais elevada, atingindo 160 mA. O seu invólucro de vidro fino tem um diâmetro de 20 mm e, excluindo os pinos da base B9A, possui uma altura de 58 mm. O tipo EZ80 foi inicialmente introduzido no mercado em 1954.
- Base: Noval (9-pin)
- Tensão de Filamento: 6.3V
- Corrente de Filamento: 600 mA
- Tensão Máxima Anódica: 350V
- Corrente Máxima Anódica: 90 mA
- Potência de Dissipação Anódica: 12W
