Relé de nível para controlo de bombeamento de água de um poço (ou furo) para um depósito (ou tanque). O relé de saída arma (liga 1-3), sempre que, existindo água no poço, esta falte no depósito, só desarmando quando o depósito encher ou a água faltar no poço.
✅ CARACTERÍSTICAS:

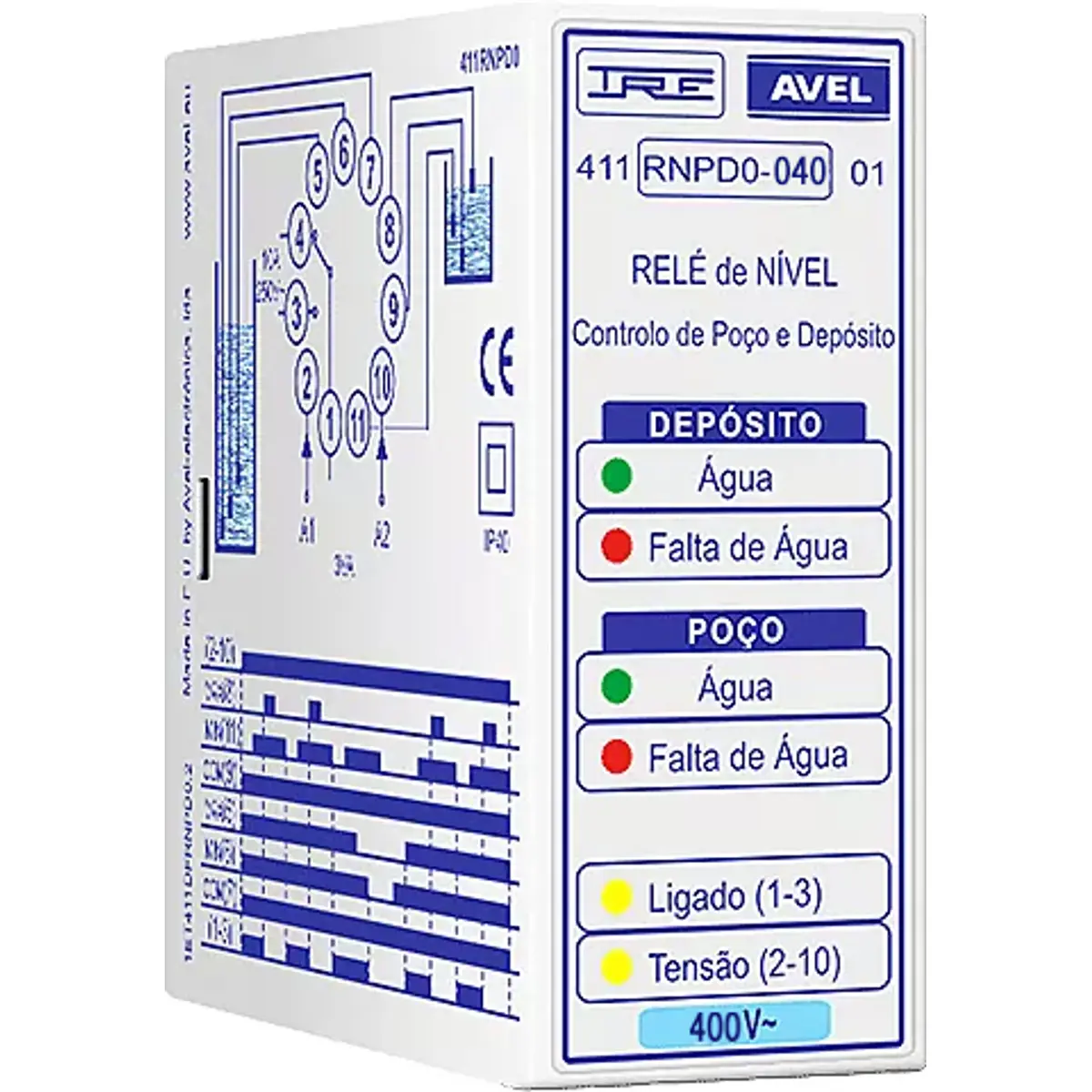

- Caixa em material plástico com ficha circular de 11 pinos (Plug-In).
- Indicação de existência de água no depósito, através de LED verde.
- Indicação de falta de água no depósito, através de LED vermelho.
- Indicação de existência de água no poço, através de LED verde.
- Indicação de falta de água no poço, através de LED vermelho.
- Indicação de relé de saída ligado (1-3), através de LED amarelo.
- Indicação de relé com tensão na alimentação (2-10), através de LED amarelo.
- Indicação frontal da tensão nominal de alimentação do relé.

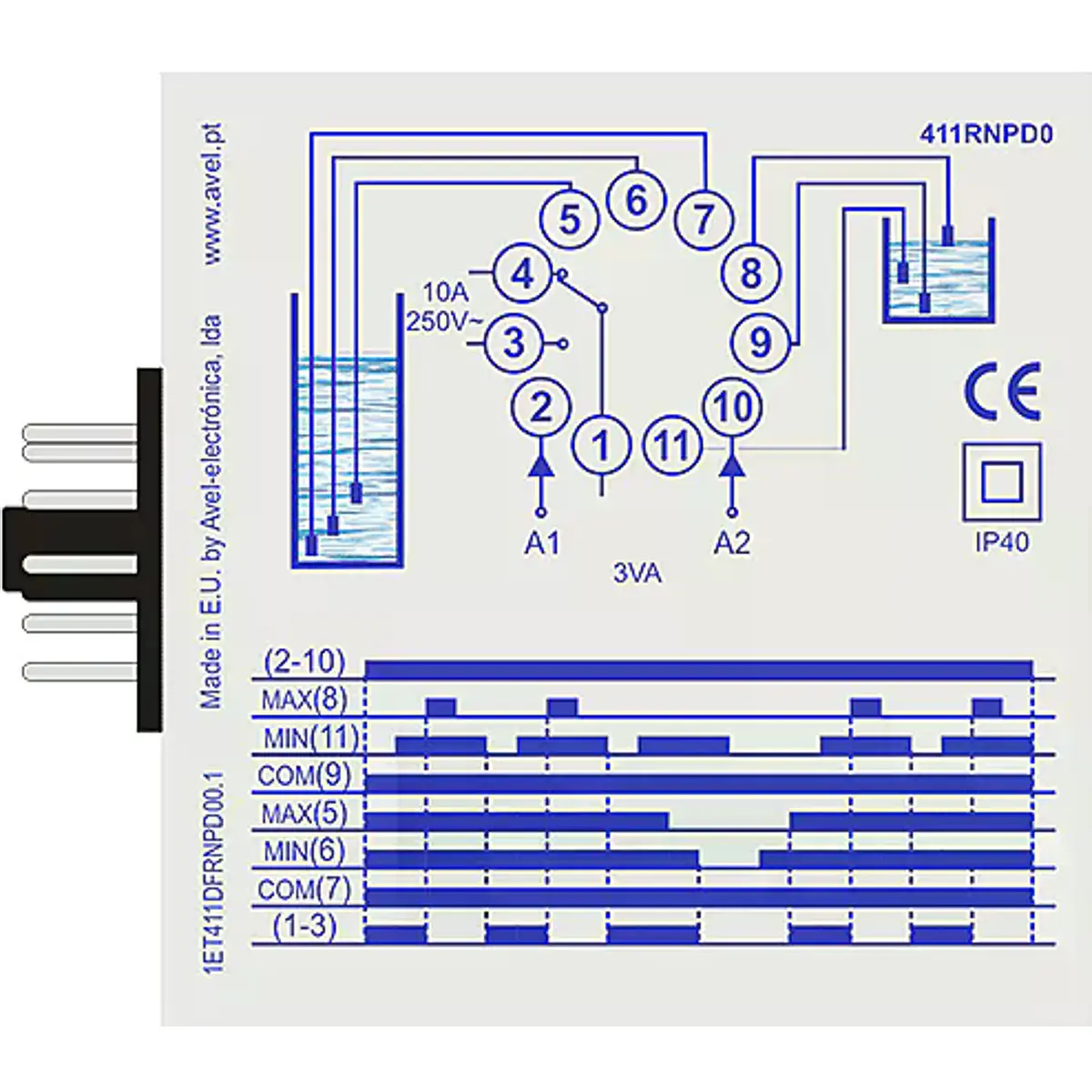

- Indicação lateral do esquema de ligações e do diagrama de funcionamento.
✅ ESPECIFICAÇÕES TÉCNICAS:
- Sensibilidade dos circuitos de deteção: 0 a 80 Kohm
- Tensão nos circuitos de deteção: 12 VAC
- Tensão de alimentação: 400VAC*
- Tolerância na tensão de alimentação: -15%...+10%
- Consumo: < 3VA
- Dimensões: (L) 35mm x (A) 79mm x (P) 77mm
- Relé de saída:
∙ Poder de corte: 2500VA (10A/250V)
✅ FUNCIONAMENTO DETALHADO:
◾ Se, no depósito, a água descer abaixo da sonda min.(11), reinicia o bombeamento (liga 1-3) se o poço tiver água acima do nível mínimo (6).
◾ Pára o bombeamento (desliga 1-3 e liga 1-4) se a água subir até à sonda máx.(8) no tanque ou descer abaixo da sonda min.(6) no poço.
◾ Se parar por falta da água no poço, só reinicia o bombeamento quando a água atingir a sonda máx.(5) no poço.
✅ NOTAS:
◾ Requer uma Base p/ Relé de 11 Pinos, por exemplo: tipo 90.23 da Finder (não incluída).
◾ Requer 6 sondas de nível (não incluídas).
◾ * Também estão disponíveis, sob encomenda, as versões com tensão de alimentação de 24VAC e 230VAC (para mais informações, contacte a Mauser.pt).
