Relé de nível para controlo de esvaziamento de poço que se encontre longe do relé de controlo ou para furo profundo. Situações onde os cabos das sondas possam atingir algumas centenas de metros e os relés vulgares não funcionam convenientemente.
Evita que uma eletrobomba fique a trabalhar "em seco", por ex. durante a rega de campos, diretamente de poços ou furos:
◾ Pára o bombeamento se a água descer abaixo da sonda min.
◾ Reinicia automaticamente o bombeamento quando a água subir até à sonda máx.
✅ CARACTERÍSTICAS:
- Caixa modular (largura de 3 módulos) para aplicação em calha DIN.
- Indicação de existência de água no poço ou furo, através de LED bicolor:
∙ LED verde - Indicação de água acima do nível máx.
∙ LED laranja - Indicação de água entre o nível min. e o máx.
- Indicação de falta de água no poço/furo através de LED vermelho.
- Indicação de relé de saída ligado (17-18), através de LED verde.
- Indicação de relé com tensão na alimentação (10-11), através de LED amarelo.

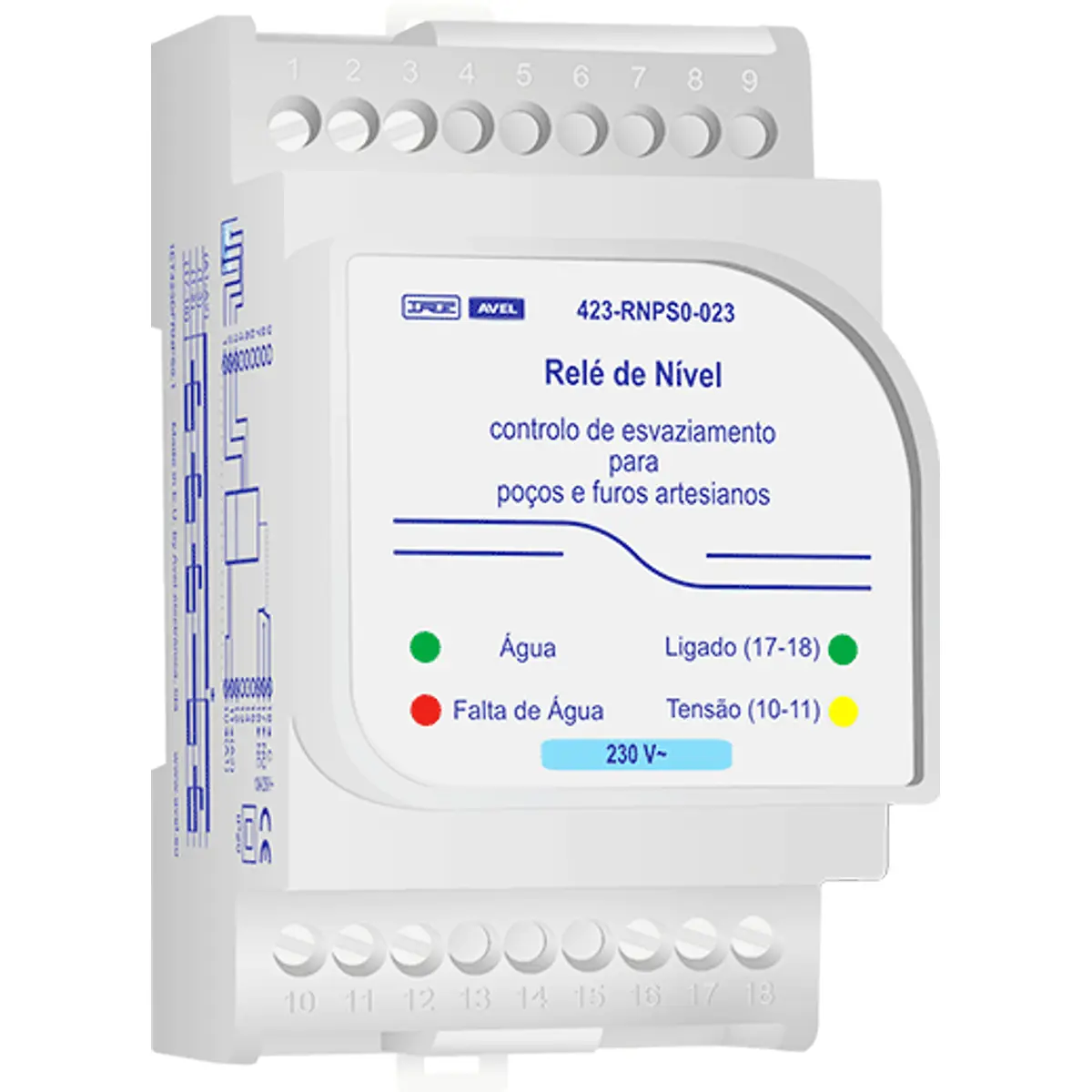

- Indicação frontal da tensão nominal de alimentação do relé.

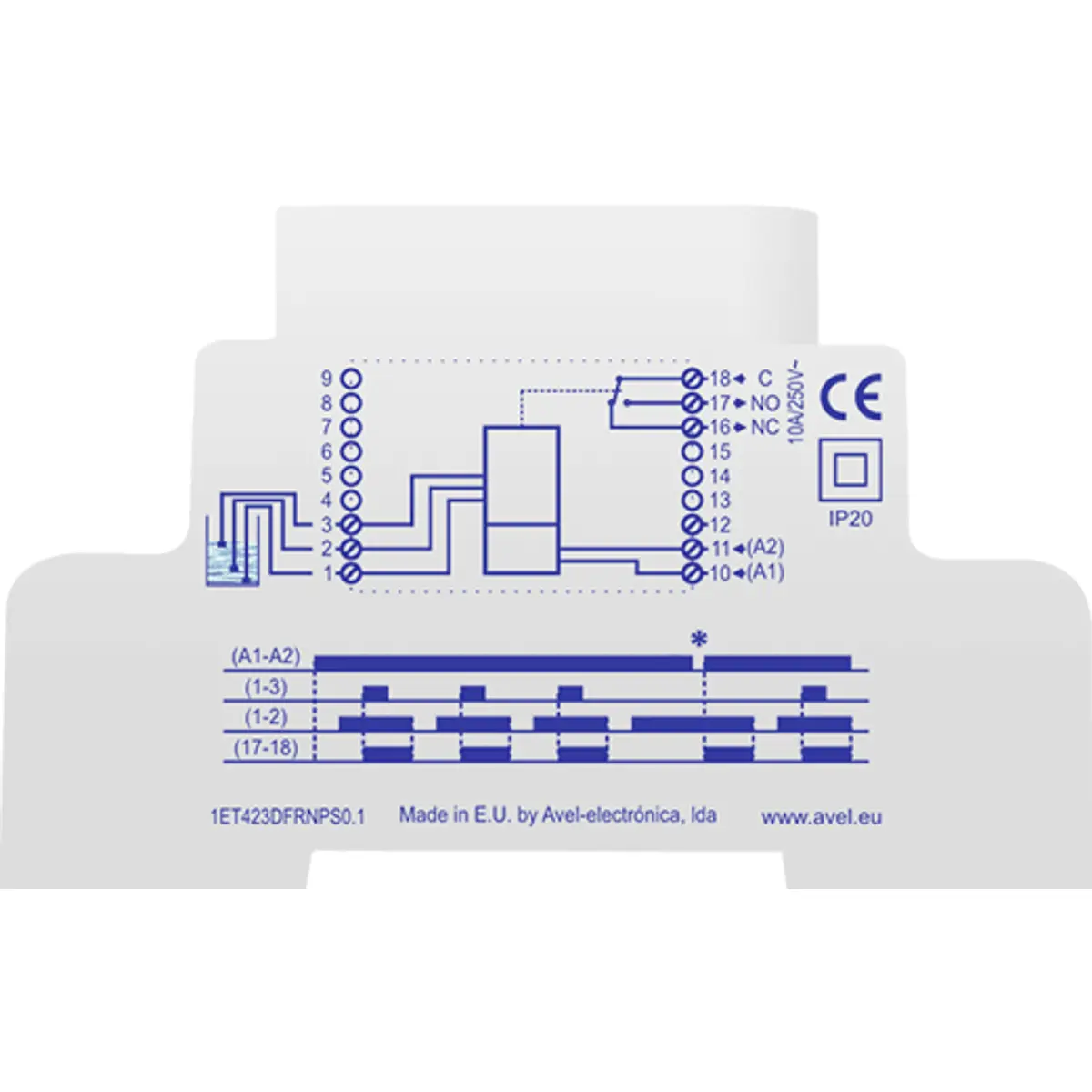

- Indicação lateral do esquema de ligações e diagrama de funcionamento
✅ ESPECIFICAÇÕES TÉCNICAS:
- Sensibilidade dos circuitos de deteção: 0 a 80 Kohm
- Tensão nos circuitos de deteção: 12VDC*
- Tensão de alimentação: 230VAC**
- Tolerância na tensão de alimentação: -15%...+10%
- Consumo: < 3VA
- Dimensões: (L) 54mm x (A) 90mm x (P) 68mm
- Relé de saída:
∙ Poder de corte: 2500VA (10A/250V)
∙ Tensão máxima de corte: 400VAC
✅ FUNCIONAMENTO DETALHADO:
O relé de saída arma (17-18), quando a água atinge o nível máx. (3), só desarmando (16-18) se descer para além do nível min. (2).
A sinalização “Água” (LED verde), indica que a água se encontra acima do nível máx. (3) enquanto a sinalização “Água” (LED laranja), indica que a água está entre o nível min. (2) e o máx. (3).
A sinalização “Falta de Água” (LED vermelho), indica que a água está abaixo do nível min. (2).
Caso se pretenda rearmar o relé sem que a água tenha atingido o nível máximo poder-se-á fazê-lo, bastando para tal fazer um corte momentâneo na alimentação.
Se apenas se pretender controlar um nível elimina-se a sonda ligada ao borne 3, fazendo-se a ligação deste ao borne 1 através de um “shunt”. Neste caso o relé arma (17-18), sempre que a água esteja em contato com a sonda ligada ao borne 2.
✅ NOTAS:
◾ Requer 2 ou 3 sondas de nível (não incluídas).
◾ A utilização de apenas 2 sondas pode originar um constante pára-arranca da eletrobomba e a consequente redução da sua vida útil.
◾ * Dadas as características deste modelo, recomenda-se a utilização de interruptores de nível em vez das sondas, nas situações em que a água possui tratamentos químicos ou quando se prevê um funcionamento em regime permanente.
◾ ** Também estão disponíveis, sob encomenda, as versões com tensão de alimentação de 12VAC/DC e 24VAC/DC (para mais informações, contacte a Mauser.pt).
