Relé de nível para controlo de esvaziamento de poço ou furo. Evita que uma eletrobomba fique a trabalhar "em seco", por ex. durante a rega de campos, diretamente de poços ou furos:
◾ Pára o bombeamento se a água descer abaixo da sonda min.
◾ Reinicia automaticamente o bombeamento quando a água subir até à sonda máx.
✅ CARACTERÍSTICAS:
- Caixa modular (largura de 3 módulos) para aplicação em calha DIN.

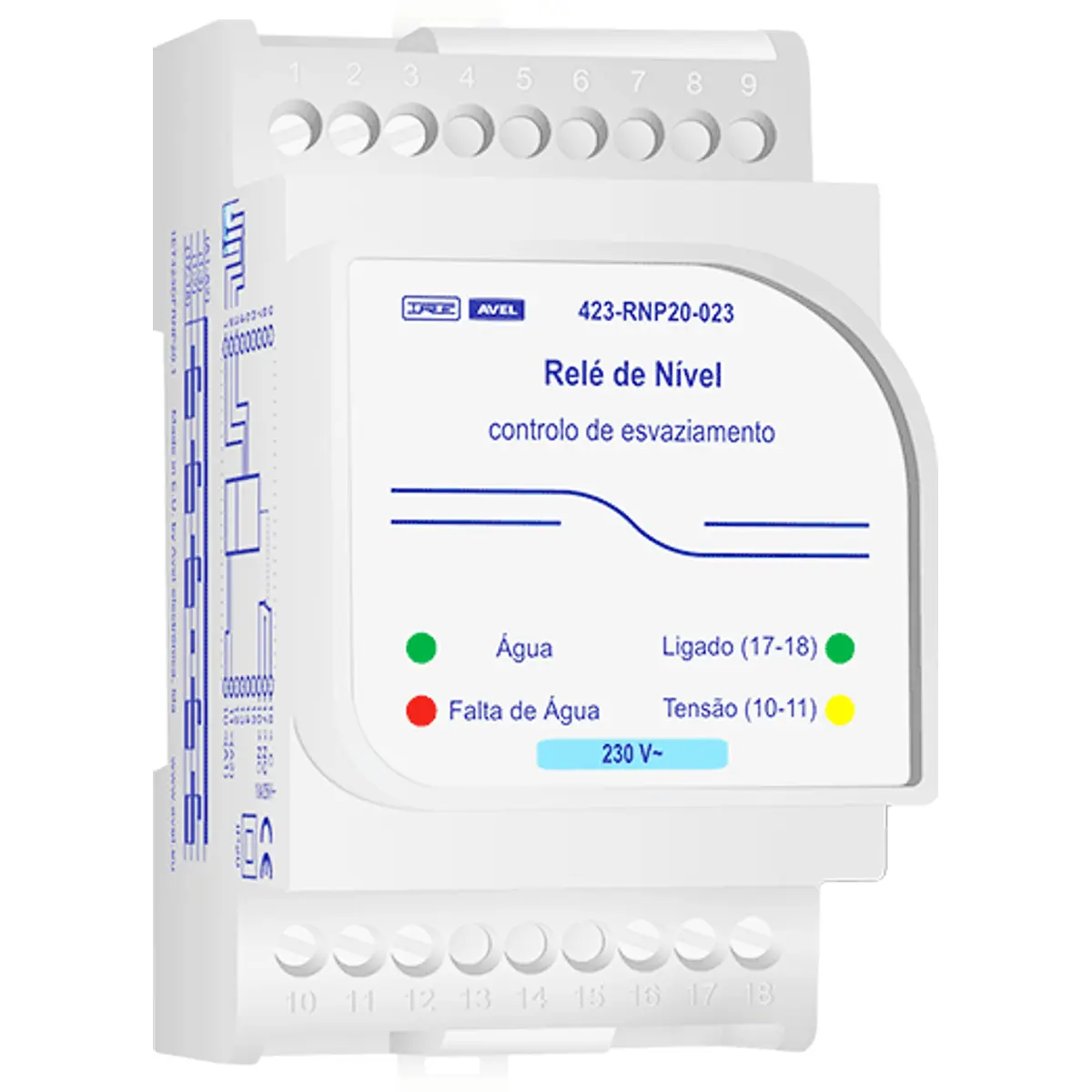

- Indicação de existência de água no poço ou furo, através de LED bicolor:
∙ LED verde - Indicação de água acima do nível máx.
∙ LED laranja - Indicação de água entre o nível min. e o máx.
- Indicação de falta de água no poço/furo através de LED vermelho.
- Indicação de relé de saída ligado (17-18), através de LED verde.
- Indicação de relé com tensão na alimentação (10-11), através de LED amarelo.
- Indicação frontal da tensão nominal de alimentação do relé.

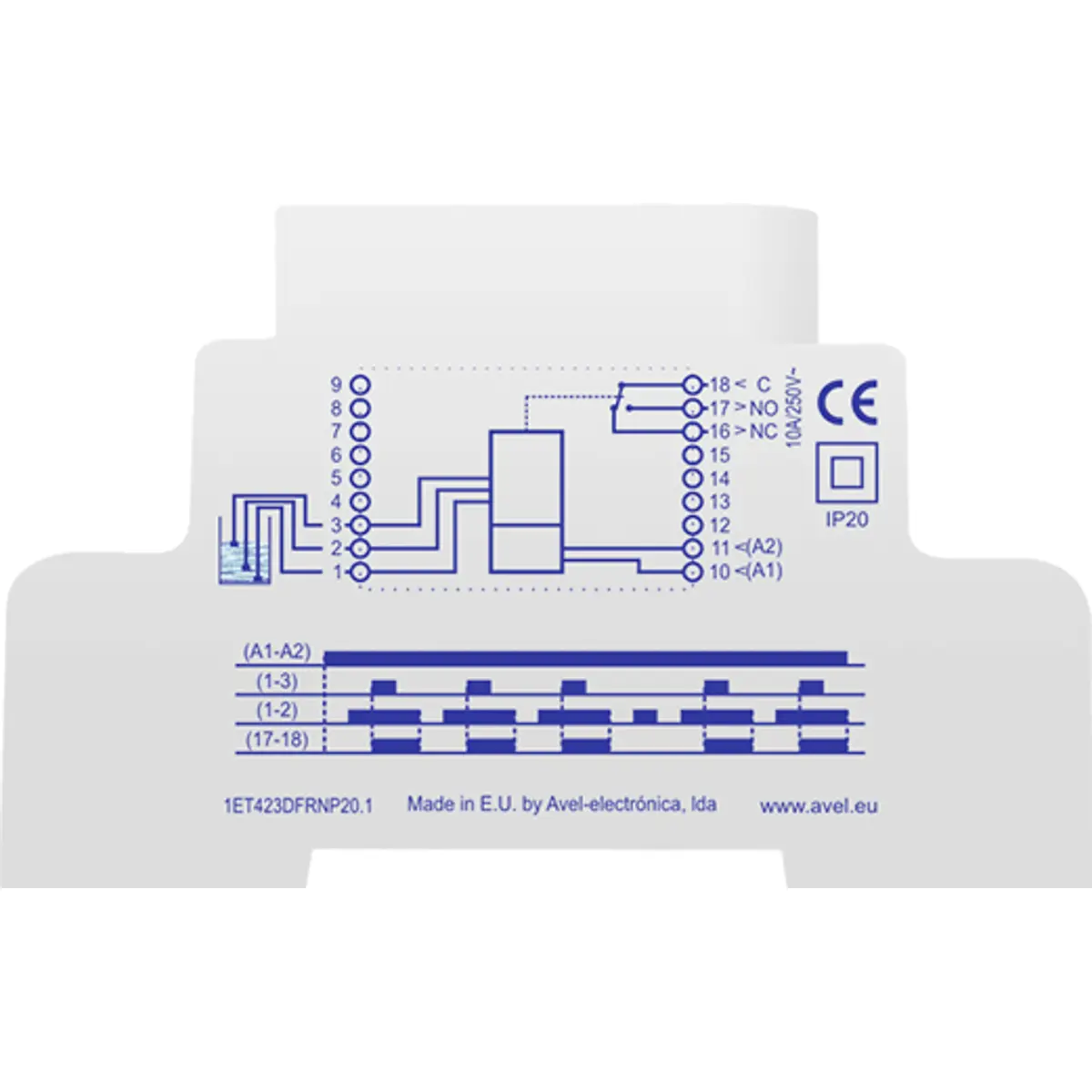

- Indicação lateral do esquema de ligações e diagrama de funcionamento
✅ ESPECIFICAÇÕES TÉCNICAS:
- Sensibilidade dos circuitos de deteção: 0 a 80 Kohm
- Tensão nos circuitos de deteção: 12VAC
- Tensão de alimentação: 230VAC*
- Tolerância na tensão de alimentação: -15%...+10%
- Consumo: < 3VA
- Dimensões: (L) 54mm x (A) 90mm x (P) 68mm
- Relé de saída:
∙ Poder de corte: 2500VA (10A/250V)
∙ Tensão máxima de corte: 400VAC
✅ FUNCIONAMENTO DETALHADO:
O relé de saída arma (17-18), quando a água atinge o nível máx. (3), só desarmando (16-18) se descer para além do nível min. (2).
A sinalização “Água” (LED verde), indica que a água se encontra acima do nível máx. (3) enquanto a sinalização “Água” (LED laranja), indica que a água está entre o nível min. (2) e o máx. (3).
A sinalização “Falta de Água” (LED vermelho), indica que a água está abaixo do nível min. (2).
Se apenas se pretender controlar um nível elimina-se a sonda ligada ao borne 3, fazendo-se a ligação deste ao borne 1 através de um “shunt”. Neste caso o relé arma (17-18), sempre que a água esteja em contato com a sonda ligada ao borne 2.
✅ NOTAS:
◾ Requer 2 ou 3 sondas de nível (não incluídas).
◾ A utilização de apenas 2 sondas pode originar um constante pára-arranca da eletrobomba e a consequente redução da sua vida útil.
◾ * Também está disponível, sob encomenda, uma versão com tensão de alimentação de 24VAC (para mais informações, contacte a Mauser.pt).
