Relé de nivel para el control del vaciado de un pozo o perforación de agua, con rearme temporizado (2-60min) y ajuste de la sensibilidad de los sensores. Evita que una bomba se quede funcionando «en seco» y, gracias a su temporización, es especialmente útil en situaciones de recuperación lenta del nivel de agua:
◾ Desconecta el electrobomba cuando el agua baja por debajo de la sonda mín.
◾ Cuando el agua sube hasta el nivel mínimo, inicia el temporizador y,
- si, transcurrido el tiempo especificado, incluso si el agua no ha llegado
a la sonda máx, reinicia la electrobomba;
- si el agua llega a la sonda máx antes de que termine el tiempo, reinicia la electrobomba;
✅ CARACTERÍSTICAS:
- Caja en material plástico con clavija circular de 11 pines (Plug-In).
- Botón para la regulación de la sensibilidad.
- Botón para la regulación del tiempo (T), una vez transcurrido el cual el rearme se realiza automáticamente.
- Indicación del relé de salida conectado (1-3), mediante LED verde.
- Indicación de falta de agua en el pozo, mediante LED rojo.
- Indicación de relé con tensión en la alimentación (2-10), mediante LED amarillo.
- Indicación frontal de la tensión nominal de alimentación del relé.

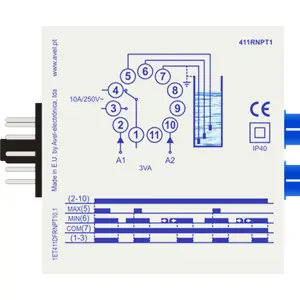

- Indicación lateral del esquema de conexiones y del diagrama de funcionamiento.
✅ ESPECIFICACIONES TÉCNICAS:
- Sensibilidad de los circuitos de detección: 0 a 100 Kohm
- Temporización del rearme automático: 2-60min
- Tensión en los circuitos de detección: 12VAC
- Tensión de alimentación: 230VAC*
- Tolerancia en la tensión de alimentación: -15%...+10%
- Consumo: < 3VA
- Dimensiones: (L) 35mm x (A) 79mm x (P) 77mm
- Relé de salida:
∙ Potencia de corte: 2500VA (10A/250V)
∙ Tensión máxima de corte: 400VAC
✅ FUNCIONAMIENTO DETALLADO:
El relé de salida se activa (1-3), siempre que el agua alcance el nivel máx. (5), o permanezca en el nivel mín. (6) durante el tiempo (T) previamente ajustado, desactivándose (1-4) solo si baja más allá del nivel mín. (6).
Es posible realizar un control eficiente solo con la sonda de nivel mín. (6); en este caso, el relé se conecta transcurrido el tiempo (T) después de que el agua haya alcanzado el nivel mín. (6), desconectando inmediatamente cuando esta baje más allá del mismo.
✅ NOTAS:
◾ Requiere una Base para Relé de 11 Pinos, por ejemplo: tipo 90.23 de Finder (no incluida).
◾ Requiere 2 o 3 sondas de nivel (no incluidas); la temporización permite prescindir de la sonda máx.
◾ * También están disponibles, bajo pedido, las versiones con tensión de alimentación de 24VAC y 400VAC (para más información, contacte con Mauser.pt).
▶ Ficha técnica (PDF)
