Relé de nível para controlo de esvaziamento de um poço ou furo de água, com rearme temporizado (2-60min) e ajuste de sensibilidade dos sensores. Evita que uma bomba fique a trabalhar "em seco" e, graças à sua temporização, é especialmente útil em situações de recuperação lenta do nível de água:
◾ Desliga a eletrobomba quando a água descer abaixo da sonda min.
◾ Quando a água subir até ao nível mínimo, inicia o temporizador e,
- se após passado o tempo especificado, mesmo que a água não tenha chegado
à sonda máx, reinicia a eletrobomba;
- se a água chegar à sonda máx antes de terminar o tempo, reinicia a eletrobomba;
✅ CARACTERÍSTICAS:

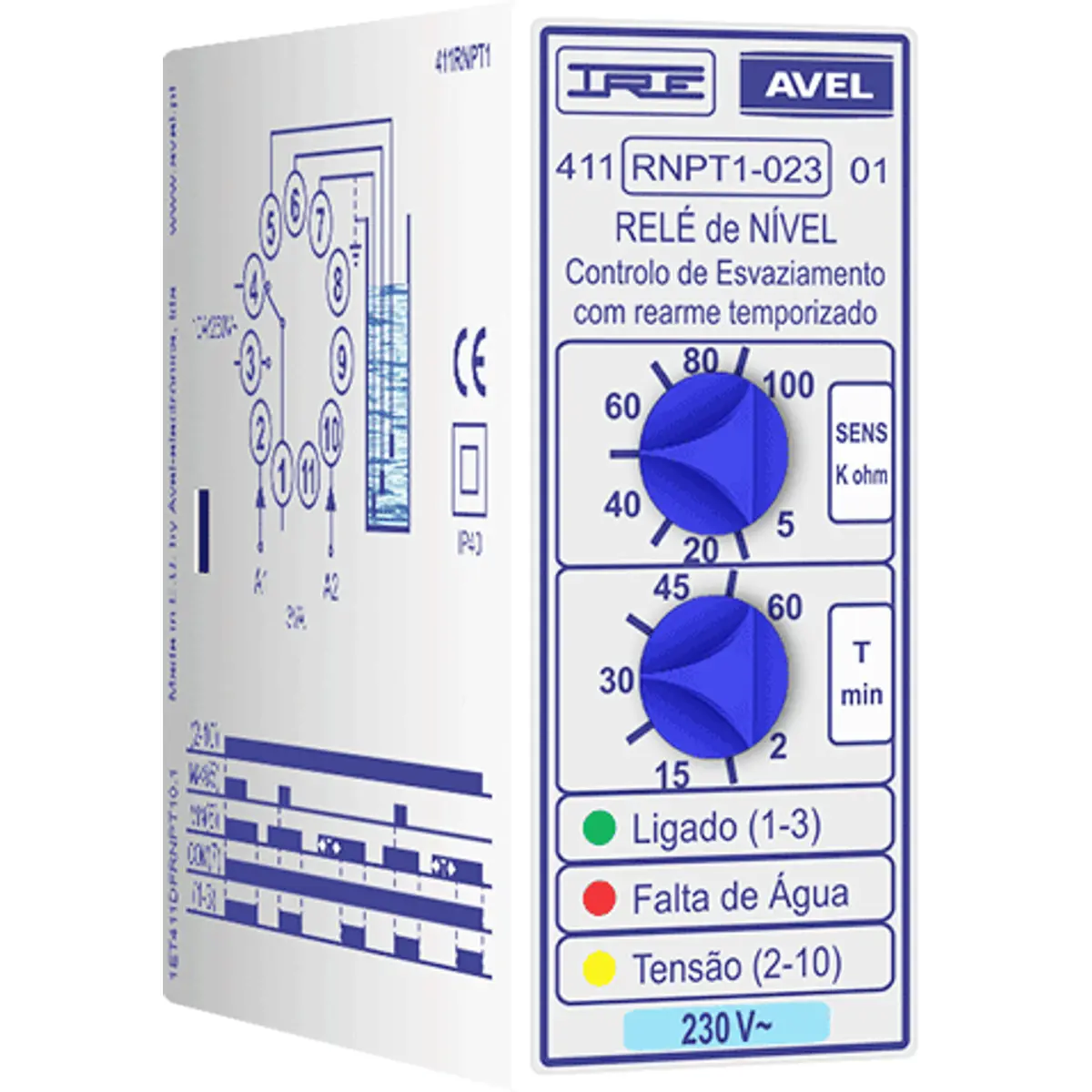

- Caixa em material plástico com ficha circular de 11 pinos (Plug-In).
- Botão para regulação da sensibilidade.
- Botão para regulação do tempo (T), findo o qual o rearme é feito automaticamente.
- Indicação de relé de saída ligado (1-3), através de LED verde.
- Indicação de falta de água no poço, através de LED vermelho.
- Indicação de relé com tensão na alimentação (2-10), através de LED amarelo.
- Indicação frontal da tensão nominal de alimentação do relé.

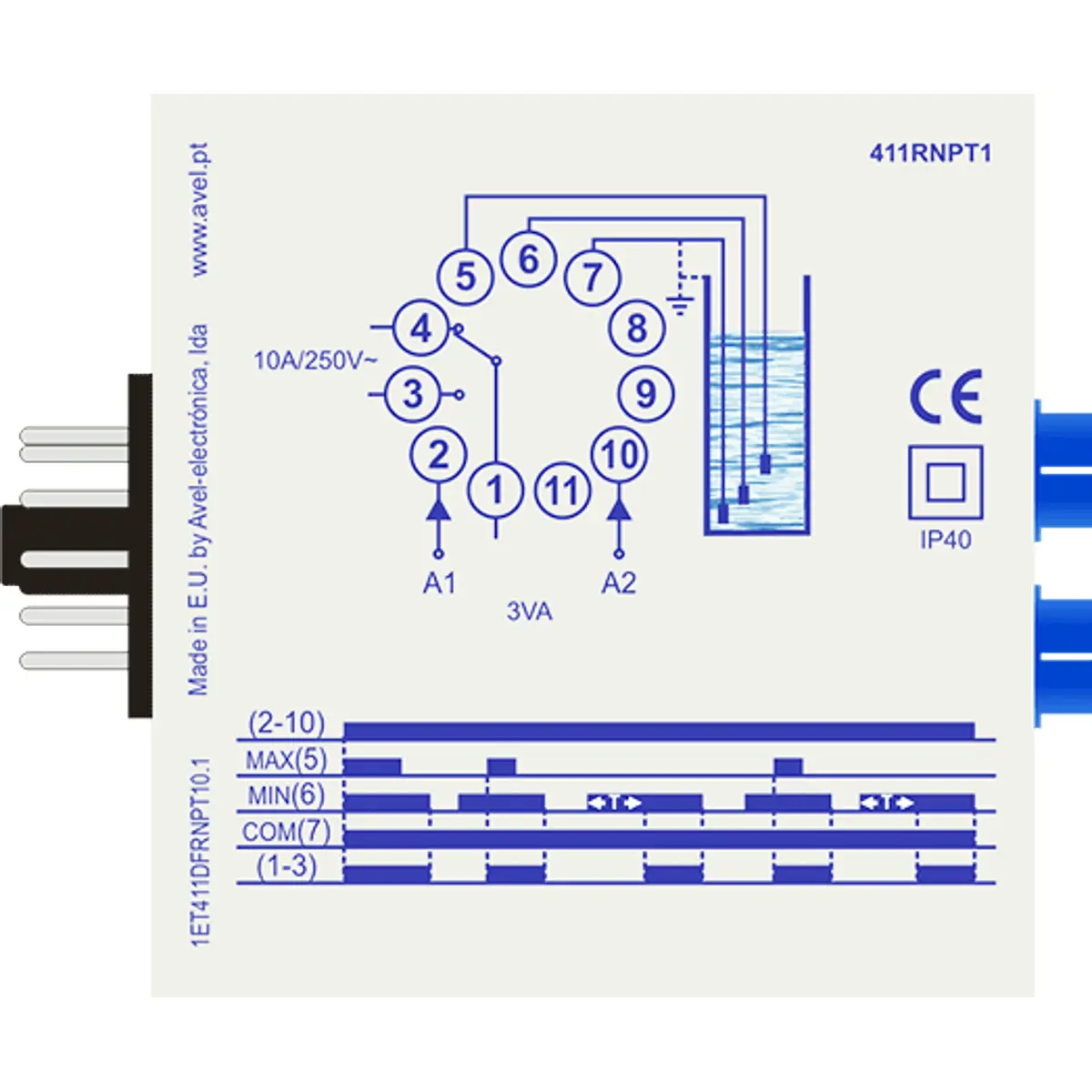

- Indicação lateral do esquema de ligações e do diagrama de funcionamento.
✅ ESPECIFICAÇÕES TÉCNICAS:
- Sensibilidade dos circuitos de deteção: 0 a 100 Kohm
- Temporização do rearme automático: 2-60min
- Tensão nos circuitos de deteção: 12VAC
- Tensão de alimentação: 230VAC*
- Tolerância na tensão de alimentação: -15%...+10%
- Consumo: < 3VA
- Dimensões: (L) 35mm x (A) 79mm x (P) 77mm
- Relé de saída:
∙ Poder de corte: 2500VA (10A/250V)
∙ Tensão máxima de corte: 400VAC
✅ FUNCIONAMENTO DETALHADO:
O relé de saída arma (1-3), sempre que a água atinge o nível máx. (5), ou permanece no nível min. (6) durante o tempo (T) previamente regulado, só desarmando (1-4) se descer para além do nível min. (6).
É possível fazer um controlo eficiente apenas com a sonda de nível min. (6), ficando neste caso o relé a ligar decorrido o tempo (T) após a água ter atingido o nível min. (6), desligando logo que esta desça para além dele.
✅ NOTAS:
◾ Requer uma Base p/ Relé de 11 Pinos, por exemplo: tipo 90.23 da Finder (não incluída).
◾ Requer 2 ou 3 sondas de nível (não incluídas); a temporização permite dispensar a sonda de máx.
◾ * Também estão disponíveis, sob encomenda, as versões com tensão de alimentação de 24VAC e 400VAC (para mais informações, contacte a Mauser.pt).
