Relé de nivel para el control del vaciado de pozo o perforación. Evita que una electrobomba se quede funcionando "en seco", por ej. durante el riego de campos, directamente desde pozos o perforaciones:
◾ Detiene el bombeo si el agua baja por debajo de la sonda mín.
◾ Reinicia automáticamente el bombeo cuando el agua sube hasta la sonda máx.
✅ CARACTERÍSTICAS:
- Caja de material plástico con clavija circular de 11 pines (Plug-In).
- Indicación del relé de salida conectado (1-3), mediante LED verde.
- Indicación de falta de agua en el pozo, mediante LED rojo.
- Indicación del relé con tensión en la alimentación (2-10), mediante LED amarillo.
- Indicación frontal de la tensión nominal de alimentación del relé.

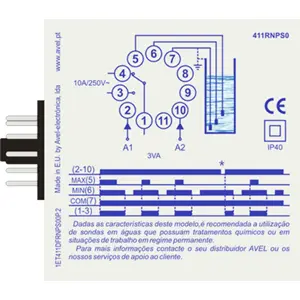

- Indicación lateral del esquema de conexiones y diagrama de funcionamiento.
✅ ESPECIFICACIONES TÉCNICAS:
- Sensibilidad de los circuitos de detección: 0 a 80 Kohm
- Tensión en los circuitos de detección: 12VDC*
- Tensión de alimentación: 230VAC**
- Tolerancia en la tensión de alimentación: -15%...+10%
- Consumo: < 3VA
- Dimensiones: (L) 35mm x (A) 79mm x (P) 77mm
- Relé de salida:
∙ Potencia de corte: 2500VA (10A/250V)
∙ Tensión máxima de corte: 400VAC
✅ FUNCIONAMIENTO DETALLADO:
El relé de salida se activa (1-3), siempre que el agua alcance el nivel máx. (5), desactivándose (1-4) solo si baja más allá del nivel mín. (6).
Si se desea reactivar el relé sin que el agua haya alcanzado el nivel máximo, se puede hacer realizando un corte momentáneo en la alimentación.
Si solo se pretende controlar un nivel, se elimina la sonda conectada al pin 5, realizando la conexión de este al pin 7 mediante un “shunt”. En este caso, el relé se activa (1-3) siempre que el agua esté en contacto con la sonda conectada al pin 6.
✅ NOTAS:
◾ Requiere una Base para Relé de 11 pines, por ejemplo: tipo 90.23 de Finder (no incluida).
◾ Requiere 2 o 3 sondas de nivel (no incluidas).
◾ El uso de solo 2 sondas puede provocar un paro y arranque constante de la electrobomba y la consiguiente reducción de su vida útil.
◾ * Dadas las características de este modelo, se recomienda el uso de interruptores de nivel en lugar de sondas, en situaciones en las que el agua tenga tratamientos químicos o cuando se prevea un funcionamiento en régimen permanente.
◾ ** También están disponibles, bajo pedido, las versiones con tensión de alimentación de 12VAC/DC, 24VAC/DC y 400VAC (para más información, contacte con Mauser.pt).
▶ Ficha técnica (PDF)
