Relé de nivel para el control del bombeo de agua de un pozo (o perforación) hacia un depósito (o tanque). El relé de salida se activa (conecta 1-3) siempre que, existiendo agua en el pozo, ésta falte en el depósito, desactivándose únicamente cuando el depósito se llene o cuando falte agua en el pozo.
✅ CARACTERÍSTICAS:
- Caja de material plástico con ficha circular de 11 pinos (Plug-In).
- Indicación de la existencia de agua en el depósito, mediante LED verde.
- Indicación de falta de agua en el depósito, mediante LED rojo.
- Indicación de la existencia de agua en el pozo, mediante LED verde.
- Indicación de falta de agua en el pozo, mediante LED rojo.
- Indicación de relé de salida conectado (1-3), mediante LED amarillo.
- Indicación de relé con tensión en la alimentación (2-10), mediante LED amarillo.
- Indicación frontal de la tensión nominal de alimentación del relé.

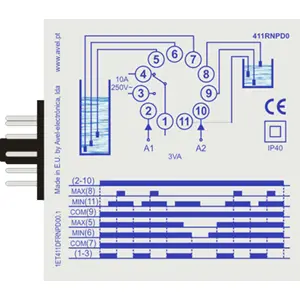

- Indicación lateral del esquema de conexiones y del diagrama de funcionamiento.
✅ ESPECIFICACIONES TÉCNICAS:
- Sensibilidad de los circuitos de detección: 0 a 80 Kohm
- Tensión en los circuitos de detección: 12 VAC
- Tensión de alimentación: 230VAC*
- Tolerancia en la tensión de alimentación: -15%...+10%
- Consumo: < 3VA
- Dimensiones: (L) 35mm x (A) 79mm x (P) 77mm
- Relé de salida:
∙ Potencia de corte: 2500VA (10A/250V)
∙ Tensión máxima de corte: 400VAC
✅ FUNCIONAMIENTO DETALLADO:
◾ Si, en el depósito, el agua baja por debajo de la sonda mín.(11), reinicia el bombeo (conecta 1-3) si el pozo tiene agua por encima del nivel mínimo (6).
◾ Detiene el bombeo (desconecta 1-3 y conecta 1-4) si el agua sube hasta la sonda máx.(8) en el tanque o baja por debajo de la sonda mín.(6) en el pozo.
◾ Si se detiene por falta de agua en el pozo, sólo reinicia el bombeo cuando el agua alcance la sonda máx.(5) en el pozo.
✅ NOTAS:
◾ Requiere una Base p/ Relé de 11 Pinos, por ejemplo: tipo 90.23 de Finder (no incluida).
◾ Requiere 6 sondas de nivel (no incluidas).
◾ * También están disponibles, bajo pedido, las versiones con tensión de alimentación de 24VAC y 400VAC (para más información, contacte con Mauser.pt).
▶ Ficha técnica (PDF)
