Relé de nivel para el control del llenado del depósito:
◾ Detiene el llenado si el agua sube hasta la sonda máx.
◾ Reinicia el llenado si el agua baja por debajo de la sonda min.
Normalmente se utiliza en el control de contactores que conectan/desconectan una electrobomba que bombea hacia un tanque o depósito.
✅ CARACTERÍSTICAS:
- Caja de material plástico con conector circular de 11 pinos (Plug-In).
- Indicación de la presencia de agua en el depósito, mediante LED verde.
- Indicación de relé de salida conectado (1-3), mediante LED rojo.
- Indicación de relé con tensión en la alimentación (2-10), mediante LED amarillo.
- Indicación frontal de la tensión nominal de alimentación.

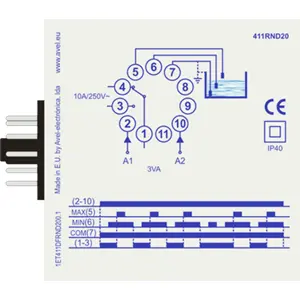

- Indicación lateral del esquema de conexiones.
- Indicación lateral del diagrama de funcionamiento.
✅ ESPECIFICACIONES TÉCNICAS:
- Sensibilidad de los circuitos de detección: 0 a 80 Kohm
- Tensión en los circuitos de detección: 12 VAC
- Tensión de alimentación: 230VAC *
- Tolerancia en la tensión de alimentación: -15%...+10%
- Consumo: < 3VA
- Dimensiones: (L) 35mm x (A) 79mm x (P) 77mm
- Relé de salida:
∙ Potencia de corte: 2500VA (10A/250V)
∙ Tensión máxima de corte: 400VAC
✅ FUNCIONAMIENTO DETALLADO:
El relé de salida activa (1-3), siempre que el agua descienda por debajo del nivel mín. (6), desactivándose (1-4) solo cuando alcanza el nivel máx. (5).
Si solo se desea controlar un nivel, se elimina la sonda conectada al pin 5, realizando la conexión de este al pin 7 mediante un “shunt”. En este caso, el relé activa (1-3) siempre que no exista agua en contacto con la sonda conectada al pin 6.
✅ NOTAS:
◾ Requiere una Base para Relé de 11 Pinos, por ejemplo: tipo 90.23 de Finder (no incluida).
◾ Requiere 2 o 3 sondas de nivel (no incluidas).
◾ El uso de solo 2 sondas puede provocar un constante paro y arranque de la electrobomba y la consiguiente reducción de su vida útil.
◾ * También hay disponibles, bajo pedido, las versiones con tensión de alimentación de 24VAC y 400VAC (para más información, contacte con Mauser.pt).
