Relé de nível para controlo de enchimento de depósito:
◾ Pára o enchimento se a água subir até à sonda máx.
◾ Reinicia enchimento se a água descer abaixo da sonda min.
Tipicamente usado no controlo de contactores que ligam/desligam uma eletrobomba que bombeia para um tanque ou depósito.
✅ CARACTERÍSTICAS:

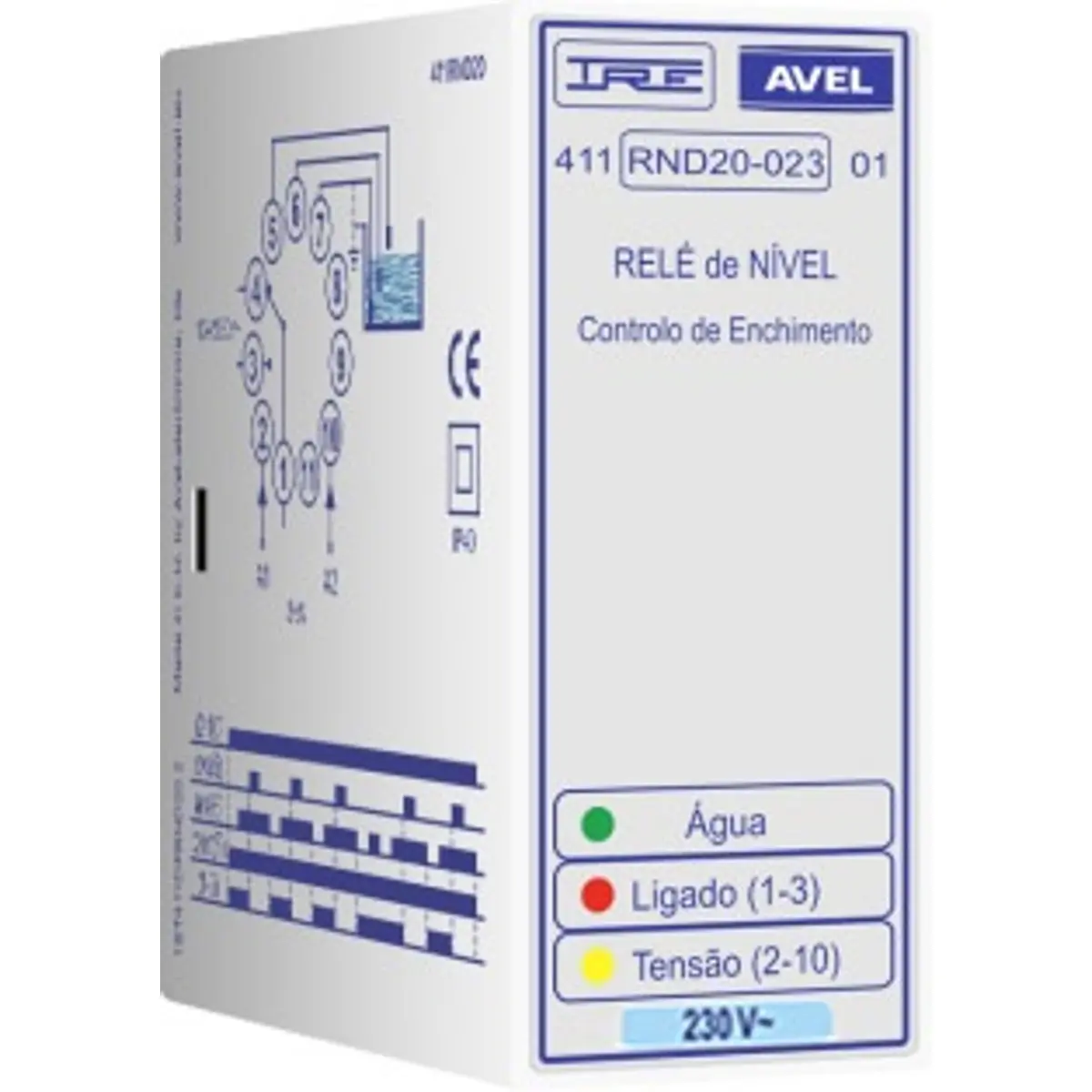

- Caixa em material plástico com ficha circular de 11 pinos (Plug-In).
- Indicação de existência de água no depósito, através de LED verde.
- Indicação de relé de saída ligado (1-3), através de LED vermelho.
- Indicação de relé com tensão na alimentação (2-10), através de LED amarelo.
- Indicação frontal da tensão nominal de alimentação do relé.

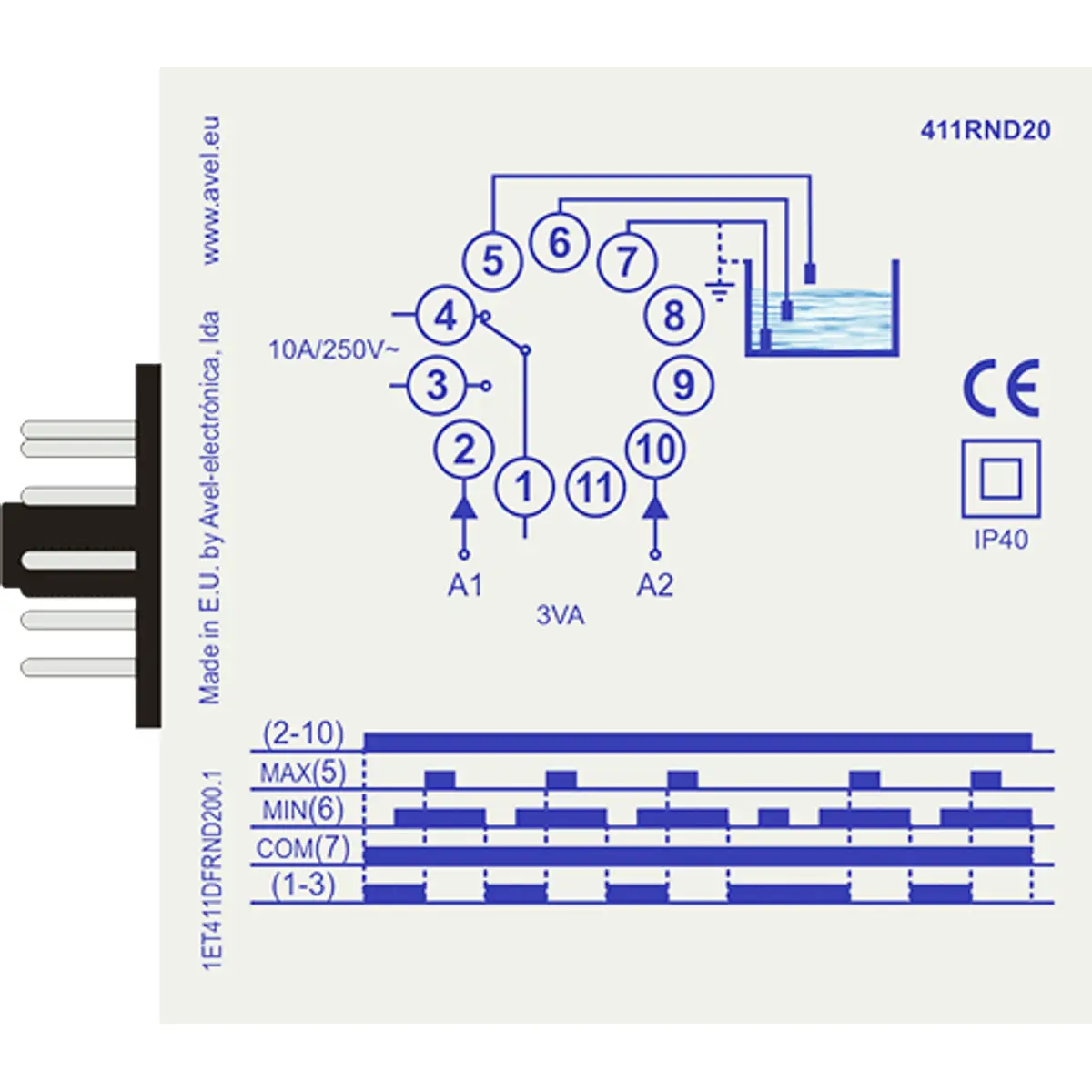

- Indicação lateral do esquema de ligações.
- Indicação lateral do diagrama de funcionamento.
✅ ESPECIFICAÇÕES TÉCNICAS:
- Sensibilidade dos circuitos de deteção: 0 a 80 Kohm
- Tensão nos circuitos de deteção: 12 VAC
- Tensão de alimentação: 230VAC *
- Tolerância na tensão de alimentação: -15%...+10%
- Consumo: < 3VA
- Dimensões: (L) 35mm x (A) 79mm x (P) 77mm
- Relé de saída:
∙ Poder de corte: 2500VA (10A/250V)
∙ Tensão máxima de corte: 400VAC
✅ FUNCIONAMENTO DETALHADO:
O relé de saída arma (1-3), sempre que a água desce abaixo do nível min. (6), só desarmando (1-4) quando atinge o nível máx. (5).
Se apenas se pretender controlar um nível, elimina-se a sonda ligada ao pino 5, fazendo-se a ligação deste ao pino 7 através de um “shunt”. Neste caso o relé arma (1-3), sempre que não exista água em contacto com a sonda ligada ao pino 6.
✅ NOTAS:
◾ Requer uma Base p/ Relé de 11 Pinos, por exemplo: tipo 90.23 da Finder (não incluída).
◾ Requer 2 ou 3 sondas de nível (não incluídas).
◾ A utilização de apenas 2 sondas pode originar um constante pára-arranca da eletrobomba e a consequente redução da sua vida útil.
◾ * Também estão disponíveis, sob encomenda, as versões com tensão de alimentação de 24VAC e 400VAC (para mais informações, contacte a Mauser.pt).
