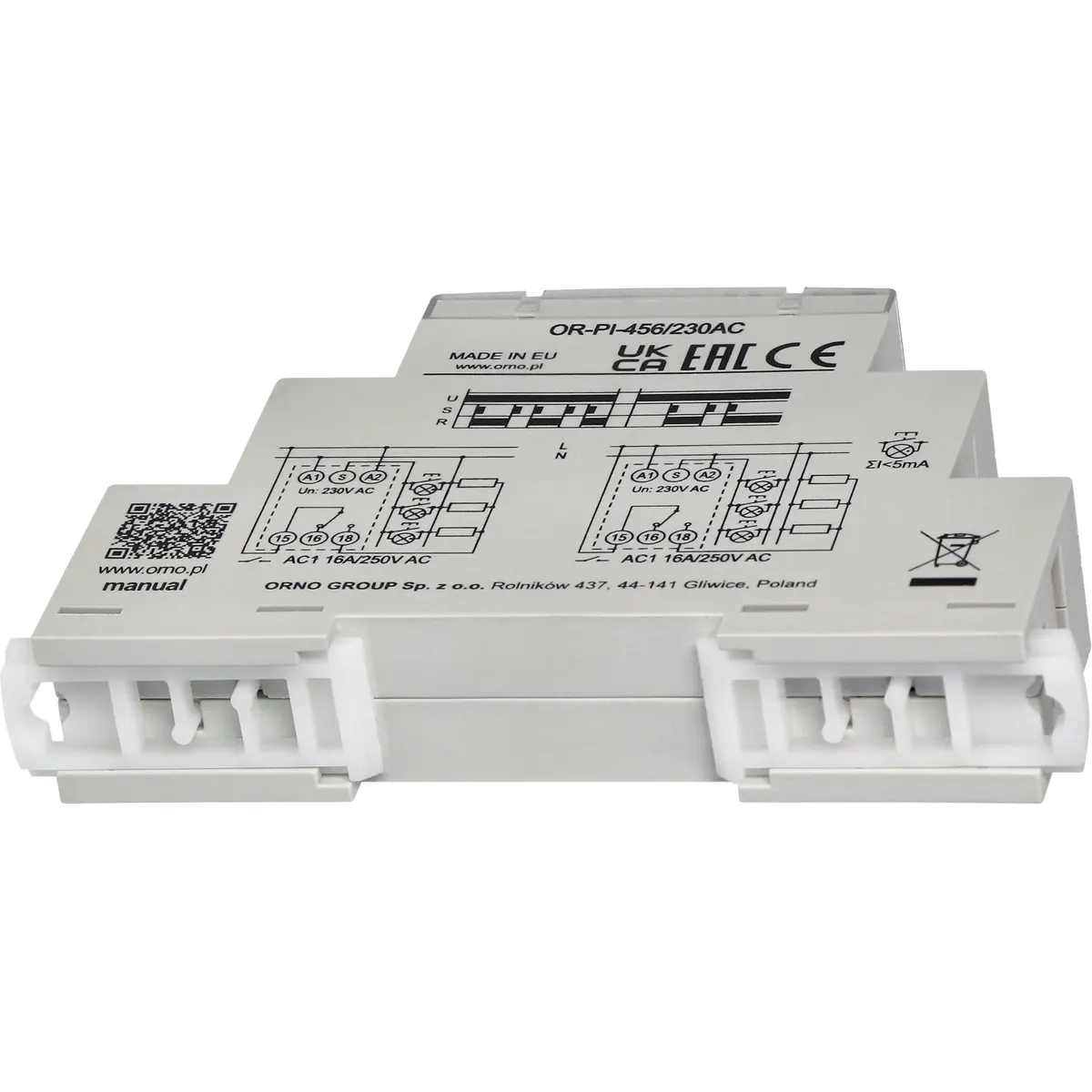

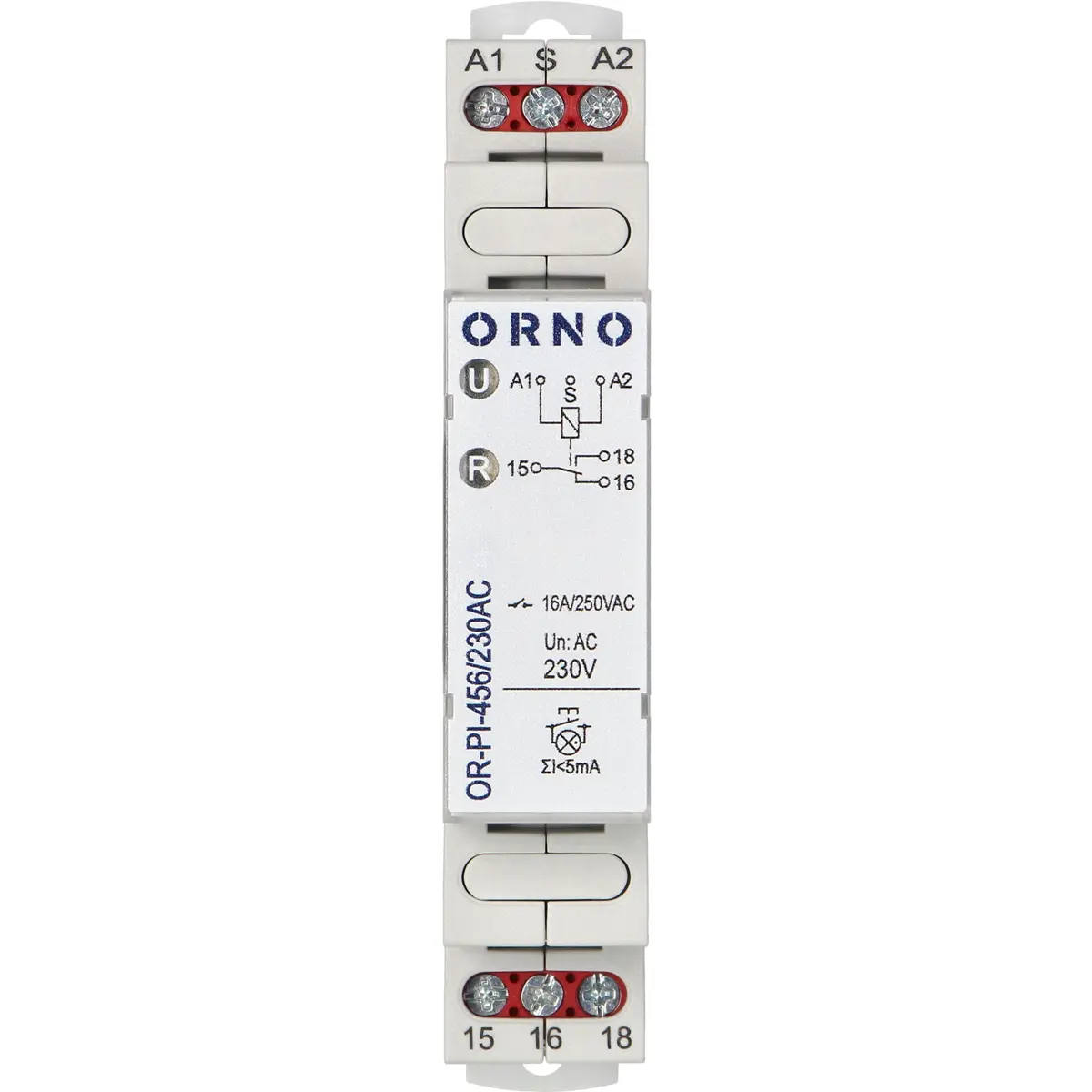

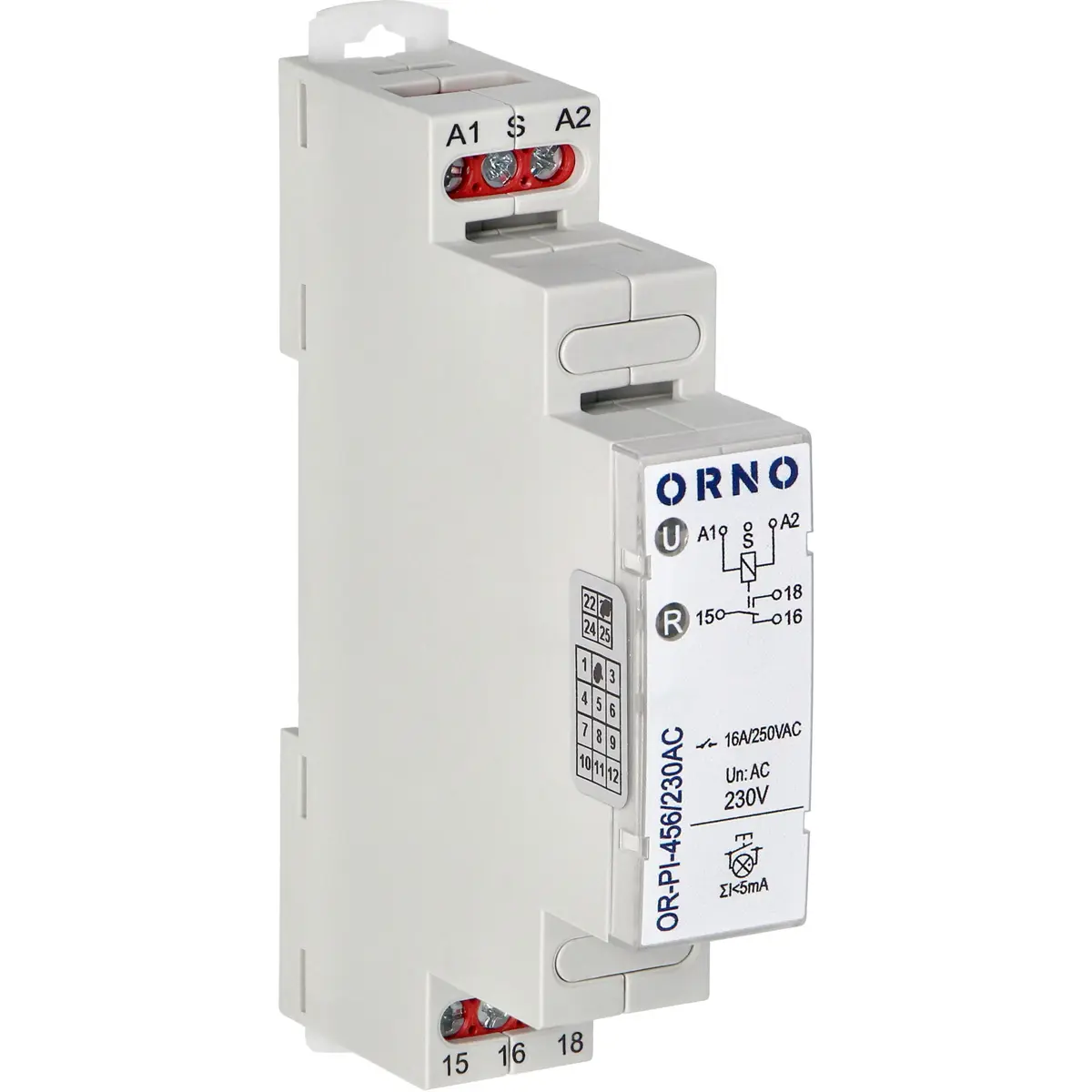

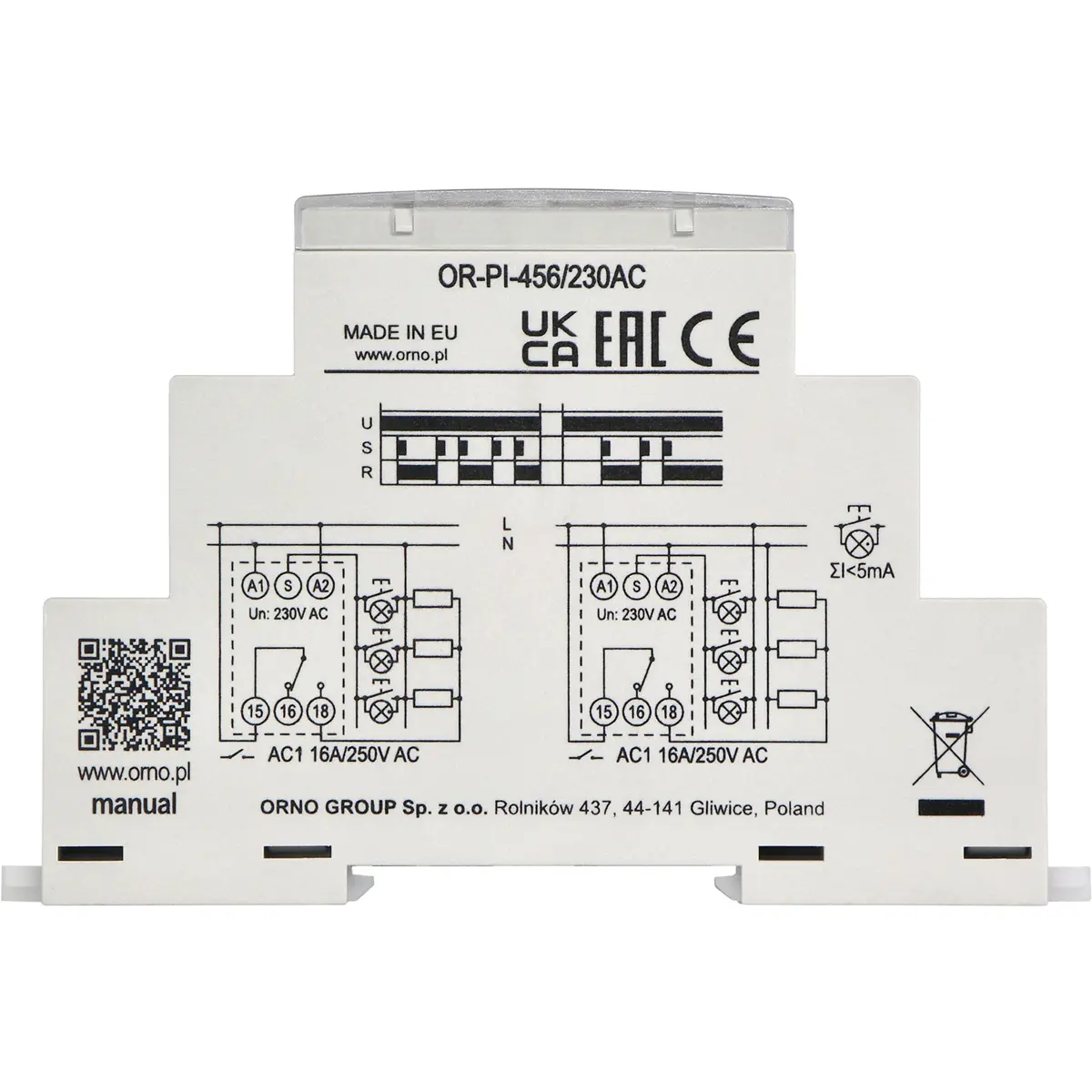

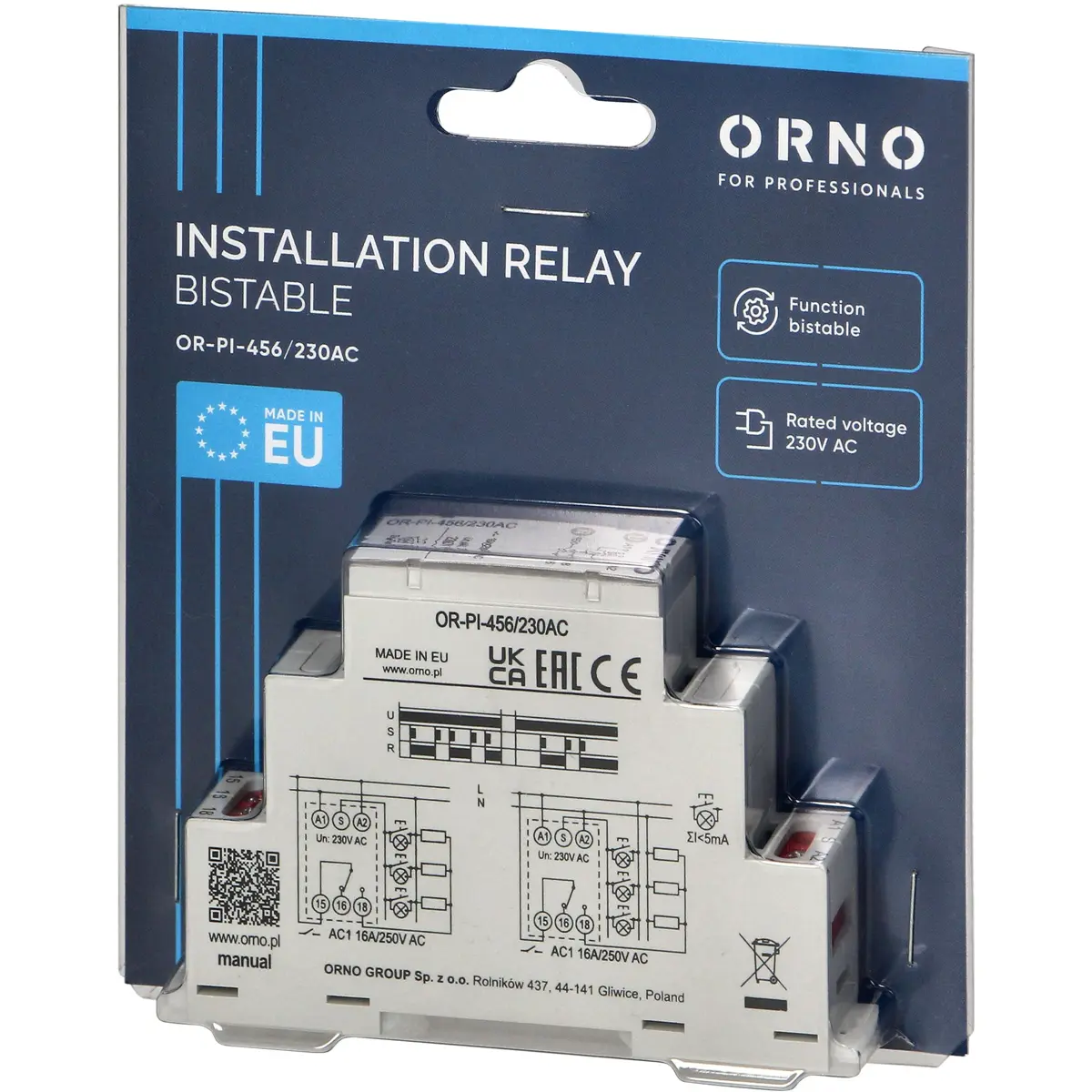

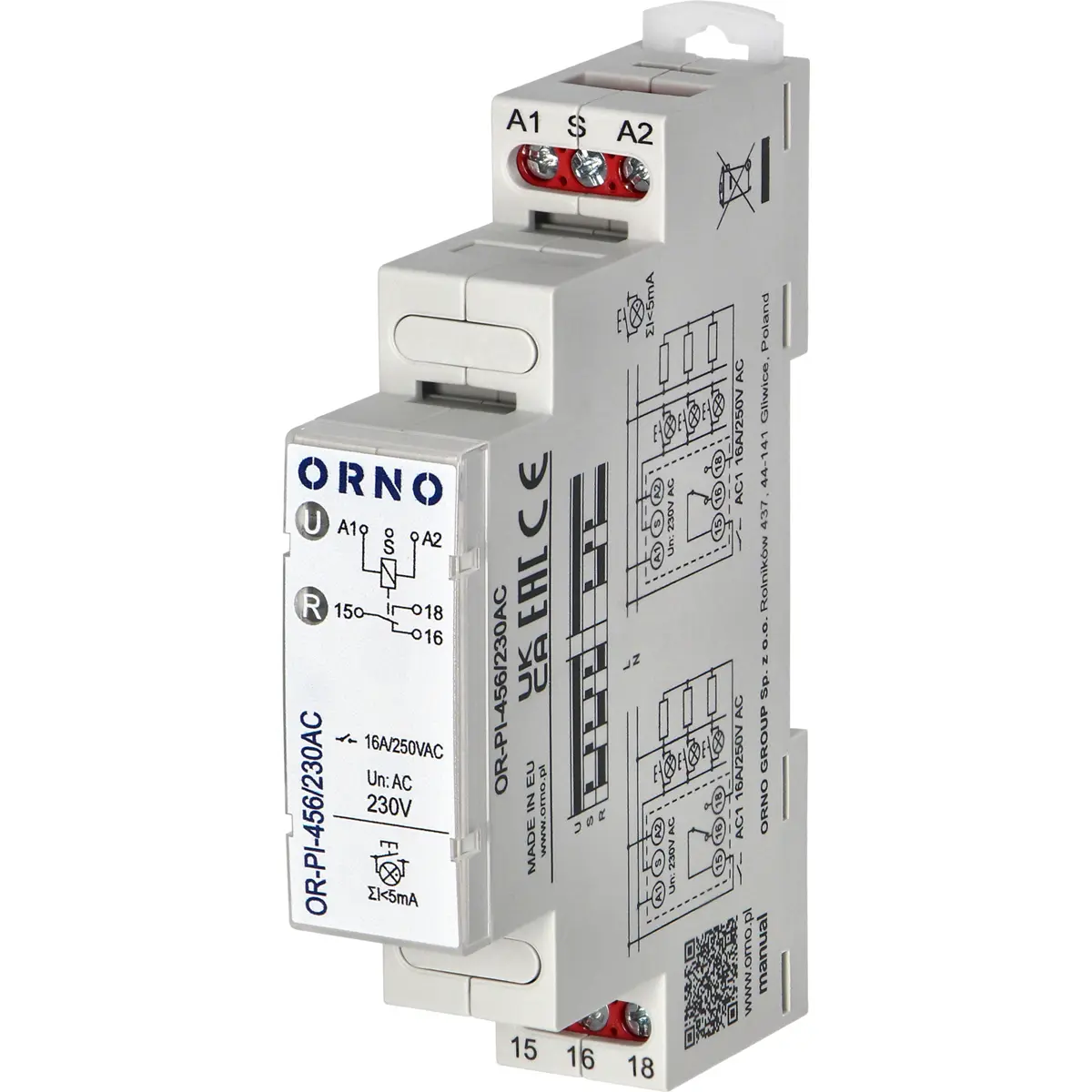

Interruptor remoto (Relé biestable, de impulso) para carril DIN, con alimentación de 230VAC y contactos SPDT (1 Normalmente Abierto + 1 Normalmente Cerrado, con terminal común) que soportan hasta 16A.
ESPECIFICACIONES:
◾ Alimentación
- Tensión nominal: 230 V
- Rango de tensiones de funcionamiento: 0,9 - 1,1 Un
◾ Contactos
- Número y tipo de contactos: 1P, conmutador, SPDT (1NA + 1NC)
- Capacidad máxima de conmutación en la categoría AC1: 4000VA
- Carga nominal AC1: 16 A / 250 V AC
- Carga nominal DC1: 16 A / 24 V DC
- Frecuencia máxima de conmutación: 600 ciclos/h
- Material de los contactos: AgSnO2
- Resistencia de contacto: ≤ 100mΩ
- Vida útil de conmutación AC1: > 0,5 x 10^5
◾ Normas:
- Categoría de sobretensión: III
- Norma de inflamabilidad de la caja UL94: V0
◾ Entorno
- Temperatura de almacenamiento: de -40°C a +70°C
- Temperatura de trabajo: -20℃~+50℃
- Humedad relativa: hasta 85%
- Grado de protección (IP): 20
◾ Físicas
- Montaje: carril DIN
- Resistencia al impacto: 15 g
- Resistencia a la vibración: 0,35 mm DA
- Peso neto: 65g
- Dimensiones:
· anchura: 17,5 mm (1 Módulo - 1M)
· altura: 64.60mm
· profundidad: 90mm
NOTAS:
◾ Los pulsadores, de control del relé, pueden ser del tipo luminoso, pero la corriente total a través de ellos debe ser inferior a 5mA.
◾ El estado del relé se modifica mediante pulsos en la entrada S.
◾ Si se desconecta la alimentación, esto provoca la desconexión del relé de salida R. Al volver a conectar la alimentación, se inicia en modo desconectado; solo aplicando un nuevo impulso de control en la entrada S se volverá a conectar el relé R.
