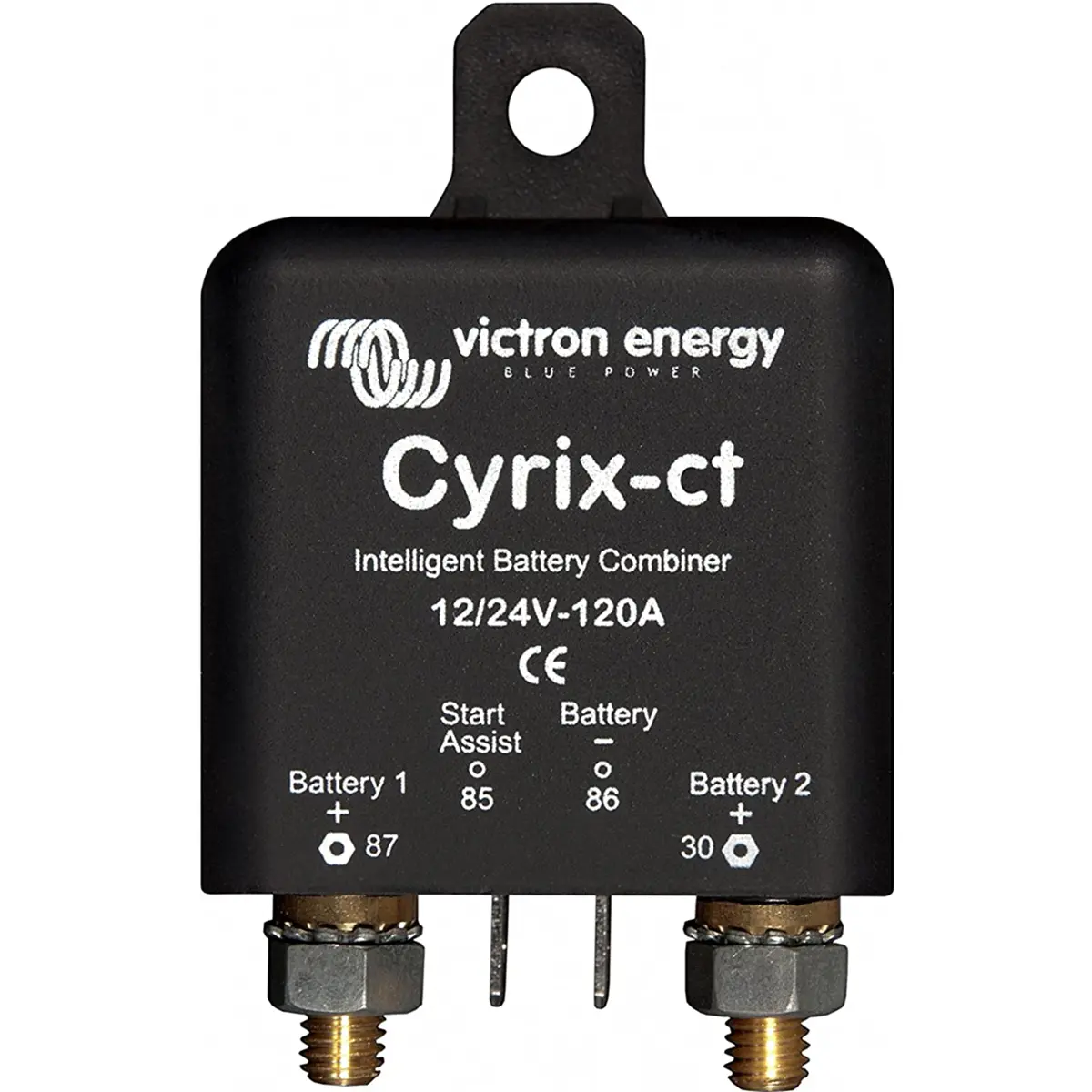

Conector de batería inteligente diseñado para controlar la carga y la desconexión de baterías en vehículos y aplicaciones móviles. Es capaz de conectar automáticamente las baterías cuando una de ellas alcanza un determinado nivel de tensión, permitiendo que ambas se carguen simultáneamente hasta alcanzar la capacidad total.
A diferencia de otros combinadores de batería, el Cyrix-CT dispone de una monitorización inteligente de la batería que analiza la tendencia general de aumento o disminución de la tensión, permitiendo que la conexión o desconexión se realice de forma más precisa. Además, también dispone de protección térmica que desconecta automáticamente en condiciones de alta temperatura o corriente excesiva y se reactivará cuando la temperatura vuelva a la normalidad.
El dispositivo también dispone de la conexión opcional para un botón o interruptor que permite la conexión en paralelo de las baterías en caso de emergencia, cuando la batería de arranque esté descargada o dañada. Dispone de 3 pines de conexión numerados 30, 86 y 87 y un pin 85 denominado start assist para el accionamiento manual del relé.
Los pernos de conexión de 13mm (M6) son más largos para permitir la conexión de más de un cable de alimentación. Además, el Cyrix-CT dispone de detección bidireccional de la tensión y de la alimentación eléctrica de ambas baterías, y no se cerrará si la tensión en una de las conexiones de batería es inferior a 2V (batería de 12V) o 4V (batería de 24V).
ESPECIFICACIONES:
- Corriente continua: 120 A
- Corriente nominal de arranque (5 s): 180 A
- Tensión para conectar: De 13 a 13,8V y de 26 a 27,6 V con detección de tendencia inteligente
- Tensión para desconectar: De 11 a 12,8V y de 22 a 25,7V con detección de tendencia inteligente
- Consumo de corriente en abierto: <4 mA
- Consumo de corriente en cerrado: 12V: 220 mA / 24V: 120 mA
- Asistente de arranque: Sí (el Cyrix permanece conectado durante 30 s)
- Clase de protección: IP 54
- Peso: 0,11 kg
- Dimensiones: 46 x 46 x 80 mm
▶ Ficha de datos (PDF PT)
▶ Manual de usuario (PDF)
Esquema de conexión:
Pin 30: Conectar al positivo de la batería principal del vehículo.
Pin 86: Conectar al negativo de la batería principal, a tierra o al chasis de la furgoneta mediante un tornillo.
Pin 87: Conectar al positivo de la batería auxiliar/secundaria
Pin 85 o asistencia de arranque: Conectar al positivo de la batería auxiliar, con un botón o interruptor insertado (no debe conectarse al encendido)
